摘要: 基于第一性原理计算了2, 3-二呋喃基马来酸酐(2, 3-difurylmaleic anhydride, DFMA)的光致变色开关机理. 在获得DFMA分子开环(O-DFMA)和闭环(C-DFMA)稳定构型的基础上, 应用微动弹性带(NEB)法找到了开环与闭环之间的最小能量路径(MEP)及过渡态构型(TS-DFMA), 得出O-DFMA和C-DFMA的势垒分别是24959 cm
–1 (3.0945 eV)和23328 cm
–1 (2.8923 eV), 预示着DFMA分子可能为热稳定双稳态分子. 基于MEP曲线(基态S

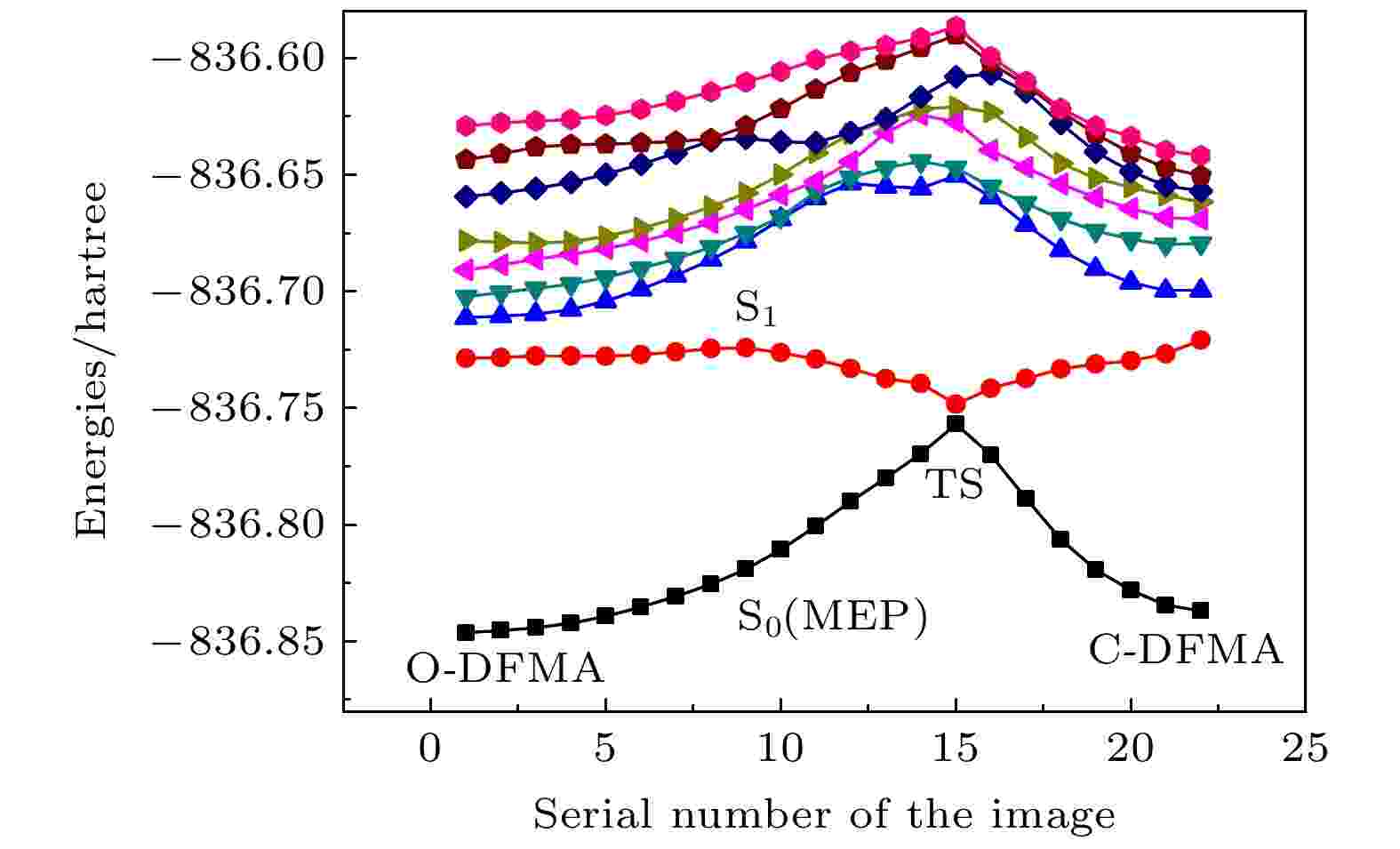

0 )对应的分子构型, 计算了DFMA最低8个单重激发态的势能曲线, 发现仅第1激发态(S

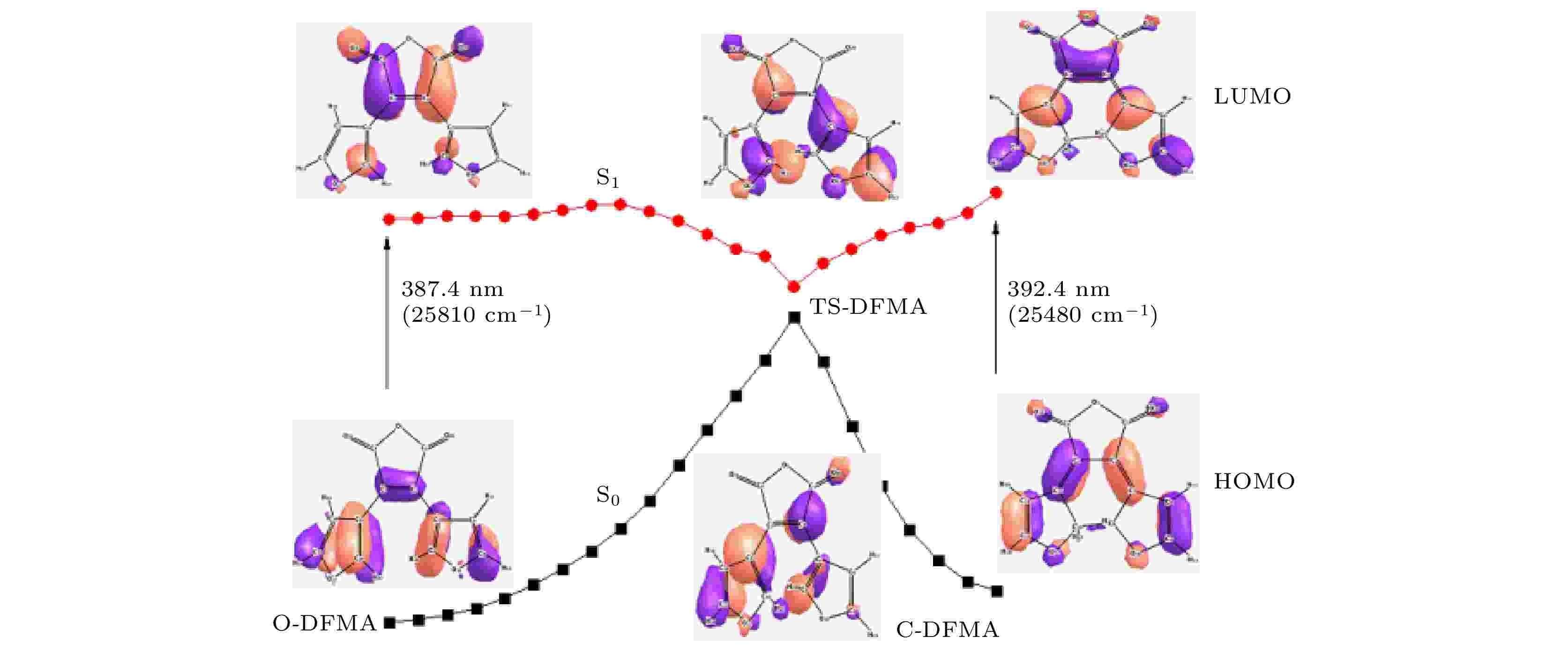

1 态)在TS-DFMA构型时出现极小值. 结合分子轨道跃迁及其图像, DFMA分子光致变色的机理为: 1)闭环→开环: 在S

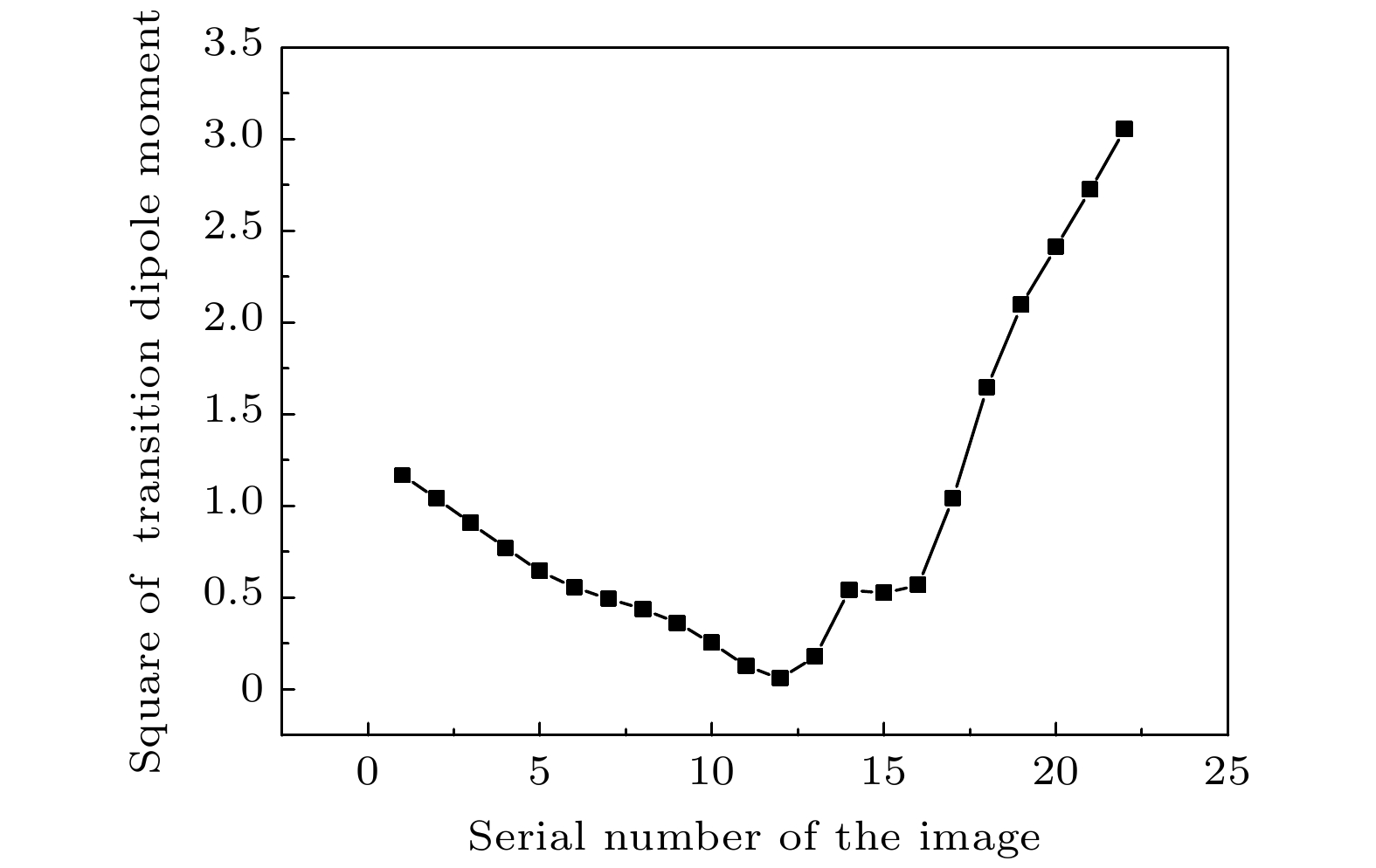

1 –S

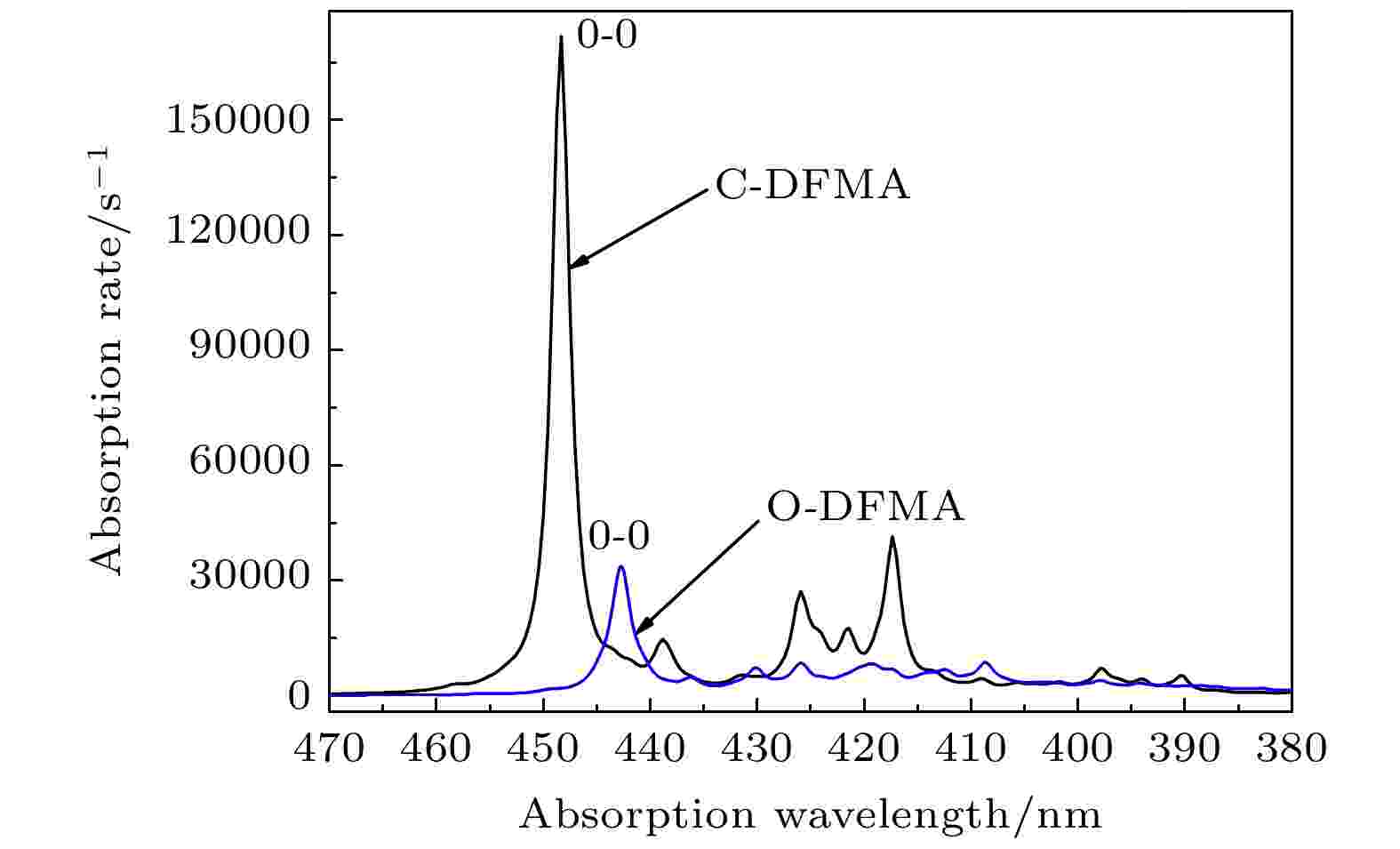

0 共振跃迁的波长激光作用下, C-DFMA分子从S
0 跃迁至S
1 态, 然后分子沿S
1 态势能曲线退激发, 在TS-DFMA构型处发生从S
1 态到S
0 态的交叉跳变回到O-DFMA构型, 完成由闭环→开环的开关动作. 这一开关过程中S
1 态势能曲线单调下降, 预示着开环动作不会有荧光辐射发生; 2)开环→闭环: 在S
1 –S
0 共振跃迁的波长激光作用下, O-DFMA分子从S
0 跃迁至S
1 态. 从O-DFMA构型到TS-DFMA构型, S
1 态势能曲线存在一段相对“平坦”的区域, 仅在接近TS-DFMA构型时才明显单调下降. 这意味着O-DFMA分子可能需要借助振动激发才能跨越S
1 这段“平坦”区从而接近到TS-DFMA构型, 然后顺着单调下降的S
1 态势能曲线退激发, 在TS-DFMA构型处发生从S
1 态到S
0 态的交叉跳变, 完成由开环→闭环的开关动作. 也正因为有起初S
1 态势能曲线的平坦区, 这一激发开关过程中同时伴有荧光辐射发生. DFMA分子的光致变色机理预示着其适合制作荧光分子开关.
关键词: 2, 3-二呋喃基马来酸酐 /
光致变色机理 /
分子开关 /
密度泛函计算 /
微动弹性带方法 /
双稳态 English Abstract Mechanism of 2, 3-difurylmaleic anhydride photochromic molecular switch Zhang Shu-Dong ,Wang Chuan-Hang ,Tang Wei ,Sun Yang ,Sun Ning-Ze ,Sun Zhao-Yu ,Xu Hui School of Physics and Physical Engineering, Qufu Normal University, Qufu 273165, China Fund Project: Project supported by the National Natural Science Foundation of China (Grant No. 11705101) Received Date: 02 December 2020Accepted Date: 08 April 2021Available Online: 07 June 2021Published Online: 20 August 2021 Abstract: The photochromic switching mechanism of 2,3-difurylmaleic anhydride (DFMA) is investigated by first-principles calculations. Based on the stable structures of the open-ring (O-DFMA) and closed-ring (C-DFMA) of the DFMA, the minimum energy path (MEP) and the configuration of transition states (TS-DFMA) between the O-DFMA and C-DFMA are found by using the nudged elastic band (NEB) method, the potential barriers of O-DFMA and C-DFMA are 24959 cm–1 (3.0945 eV) and 23328 cm–1 (2.8923 eV), respectively, indicating that the DFMA molecule may be a thermally bistable molecule. Along the molecular configuration corresponding to the MEP curve (i.e. ground state S0 ), the potential energy curves of the lowest 8 singlet excited states of DFMA are calculated. Among these energy curves, only the first electronic excited state (i.e. S1 state) has a minimum value in the transition state (TS-DFMA) configuration. Combined with the molecular orbital transitions and orbital images, the photochromic mechanism of DFMA can be described as follows (1) From C-DFMA to O-DFMA process: under the action of the laser with S1 –S0 resonance transition wavelength, the C-DFMA transits from S0 to S1 state, and then deactivates along the S1 potential energy curve, until a cross jumping transition occurs at the TS-DFMA structure from S1 to S0 and finally the molecule along the S0 potentioal energy curve returns to the O-DFMA configuration, then the switching action from closed-ring to open-ring is completed. The S1 state potential energy curve drops monotonically in this switching process, implying that there will be no fluorescent radiation in this process. (2) From O-DFMA to C-DFMA process: under the action of the laser with S1 –S0 resonance transition wavelength, O-DFMA transits from S0 to S1 state. From the O-DFMA to TS-DFMA structure, there is a relatively “flat” area in the potential energy curve of the S1 state, and it decreases significantly only when it is close to the TS-DFMA. This means that O-DFMA needs to be excited with some vibrational modes to pass through the “flat” region of S1 and approaching to the TS-DFMA configuration, and then DFMA de-excites from the S1 state potential energy curve along a monotonic decline and a cross jumping transition from S1 to S0 occurs in the TS-DFMA configuration, completing the switching action from open-ring to closed-ring. It is also precisely because of the flat region of the potential energy curve of the initial S1 state that this excitation and switching process is accompanied by fluorescent radiations. The photochromic mechanism of DFMA indicates that it is suitable for making fluorescent molecular switches. Keywords: 2, 3-difurylmaleic anhydride /photochromic mechanism /molecular switch /density functional theory /Nudged Elastic Band method /bistable states 全文HTML --> --> --> 1.引 言 光致分子开关是基于分子的光致变色特性来实现信息传输开关功能的. 具备光致变色特性的化合物应该是一种可逆转换的双稳态分子, 其通过吸收不同波长的光子后发生电子跃迁, 从而实现化合物在二个稳态之间的可逆转换. 自1988年日本科学家Irie等[1 ] 在二苯乙烯基础上首次合成新型光致变色分子二芳基乙烯化合物以来, 二芳基乙烯分子作为最有前途的光致变色、光致开关、光致存储的有机化合物分子而得到了广泛研究[1 -7 ] . 二芳基乙烯分子由二个芳香基团和中心乙烯桥组成, 通过引入不同的芳香基团和乙烯桥, 可构筑对称或不对称的功能二芳基乙烯分子开关. 为了获得具备热稳定、抗疲劳和高量子产率等性质的二芳基乙烯分子, 围绕乙烯桥和芳基, 实验上合成了众多的具有开关特性的分子[8 -13 ] . 对于二芳基马来酸酐化合物, 实验上合成最多的是含苯、噻吩和吲哚的衍生物[14 ] , 特别是对具有良好光致变色特性的噻吩基马来酸酐分子研究的最多[15 -17 ] , 实验发现, 这些含不同取代基的二芳基马来酸酐化合物在光致变色性能上表现类似, 都有良好的热稳定性和抗疲劳性, 但吸收谱有明显差异. 实验上对此类光致变色分子研究主要集中在合成路径、芳基修饰、溶剂效应、吸收光谱以及电子器件的应用研究上, 对于光激发过程中激发态的能态结构、能态转换过程、反应路径等光致变色分子开关机理的理论研究相对较少. 由于芳基与乙烯桥的不同, 需要从不同角度去理解其开关机理[18 -25 ] . 二芳基乙烯光致变色分子开关中开关的打开与闭合是基于两个芳香环之间的周环反应, 这要求分子整体上应该是扁平的. 为此, 乙烯桥必须选用稳定的环状结构, 如五元环或者六元环, 该结构作为分子整体架构的“稳定器”, 以保证两个芳基“面”与乙烯桥所决定的平面近似“共面”, 即分子整体保持扁平状, 以便实现两个芳基之间发生周环反应, 完成光致开环和闭环动作. 同时, 两个芳基环之间的开环/闭环势必引起整个芳香环整体位移, 要使芳香环“快速”移动, 则芳香环不能太“重”, 这意味着芳香环的延伸可能影响芳香环之间开关动作的高效完成. 基于以上考虑, 本文理论设计了相对较小的二芳基乙烯分子2, 3-二呋喃基马来酸酐(2, 3-difurylmaleic anhydride, 以下简称DFMA), 其中马来酸酐部分保证了乙烯桥的“稳定性”, 两个呋喃环相对较“轻”, 利于两个芳香环之间的快速移动, 促进环之间的开关. 通过开环/闭环稳定构型的理论优化, 寻找两稳态之间的最小能量路径, 再结合激发态势能面的计算, 研究DFMA分子光致变色开关的机理.2.理论模型与计算方法 22.1.分子光致变色的机理描述 -->2.1.分子光致变色的机理描述 分子光致变色的机理通常用图1 所示的势能曲线来描述[3 ,8 ] . 就二芳基乙烯类分子的光致开环/闭环转换过程, 曲线1代表体系从开环构型A到闭环构型B的基态势能曲线, E A 和E B 分别为其热活化势垒. 按照Woodward-Hoffman原理, 含杂环的二芳基乙烯类分子体系有平行和反平行两种构象, 只有反平行的构象能够发生顺旋光环化反应. 顺旋机制要求所涉及的分子构型, 包括开环构型、环闭构型以及构型转换过程中连接两种构型的过渡态, 都应该具有C2 对称性. 曲线2为构型A的激发态势能曲线, 在吸收能量为hv 光子后退激发, 转换为构型B; 曲线3为构型B的激发态势能曲线, 在吸收能量为$hv'$ 后退激发转换为构型A. 该模型虽然简单明了, 但对实际的光致变色分子, 其激发态特征及其随核构型而变化的势能曲线(或势能面), 仍是变色机理研究的重难点. 图 1 光致变色机理示意图 Figure1. Schematic diagram of photochromic mechanism. 22.2.稳态构型、最小能量路径及激发态结构计算方法 -->2.2.稳态构型、最小能量路径及激发态结构计算方法 对本文研究的DFMA分子, 如图2 所示, 首先需要确定处于开环(记作O-DFMA)和闭环(记作C-DFMA)时的稳态构型. 在保持原子编号一致的条件下, 分别设置开环和闭环的初始构型, 然后采用密度泛函方法进行稳态构型的优化计算. 首先在BP/SVP水平上进行优化和频率分析, 然后在所获得的结构基础上, 加大计算基组为TZVP和def2-TZVP[26 ] , 并用杂化密度泛函B3LYP, 再次分别进行构型优化和频率分析, 将获得的O-DFMA和C-DFMA稳态构型作为后续计算的基础. 图 2 DFMA分子的开环和闭环的稳态构型 Figure2. Steady-state structures of the open-ring and closed-ring of DFMA molecule. 为了寻找连接O-DFMA和C-DFMA之间的最小能量路径(minimum energy path, MEP), 并找到两稳态之间的过渡态(TS-DFMA), 以稳态的O-DFMA和C-DFMA构型为初始构型, 采用微动弹性带(nudged eleastic band, NEB)方法[27 -28 ] 进行路径寻找. 在该方法中, 初始路径由一组离散的原子配置(称为系统映像)生成和表示, 两稳态之间的分子图像数量由用户指定. 为了获得较高能量分辨率的MEP曲线并找到对应过渡态的鞍点, 同时又不加大计算的难度, 经反复尝试, 本文选择内插图像数为20, 加上两个稳态构型, 最后MEP曲线由22个分子构型组成. DFMA激发态的计算是采用含时密度泛函方法, 在B3LYP/def2-TZVP水平上完成的. 为了获得尽可能多的激发态结构信息, 基于MEP所对应的22个分子图像, 计算每个图像下最低的8个单重激发态及其从基态到激发态的跃迁偶极矩, 最后将各激发态能量按照不同分子构型画出曲线, 即得到不同电子激发态的势能曲线, 结合跃迁偶极矩数值, 可用于光致变色分子开关机理的讨论及光吸收效率的分析. 22.3.稳态分子吸收速率的计算方法 -->2.3.稳态分子吸收速率的计算方法 分子的电子激发量子效率是光致变色分子开关的关键指标. 本文对两稳态O-DFMA和C-DFMA的光吸收速率计算是基于量子化分子体系与经典光场相互作用的理论, 采用路径积分近似的方法进行的[29 ] . 分子体系在初态${\psi _{\rm{i}}}$ 和末态${\psi _{\rm{f}}}$ 之间的跃迁速率为 其中, ω 为吸收光子频率, $\hat \mu $ 为分子偶极矩算符, n 为溶剂的折射率, E i 和E f 分别是初、末态能级. 考虑到各种初态和末态, 则有ω 频率光子作用下的跃迁速率为 其中${{{P}} _{\rm{i}}}{{(}}T{{)}}$ 是温度为T 时初态i的Boltzman分布, 即: 式中${\varepsilon _{\rm{i}}}$ 为初态i的总振动能, Z 为振动配分函数. 引入δ 函数的傅里叶变换表示: 则(2 )式变为 式中Θ 为振动波函数, ${{\boldsymbol{\mu}} ^{\rm{e}}}$ 为电子跃迁偶极矩. 进一步处理, (5 )式可变换为用一个相关函数$\chi (t)$ 的离散傅里叶变换来表示, 即 其中α 为预设因子, $\Delta t$ 为时间步长. 相关函数$\chi (t)$ 可以通过在各时间点t 的路径积分解析进行计算. 电子偶极矩${{\boldsymbol{\mu }}^{\rm{e}}}$ 可展开为核坐标位移Q 的级数, 即 如果计算中${{\boldsymbol{\mu }}^{\rm{e}}}$ 选择(7 )式中的前2项, 则意味着考虑电子-振动耦合, 即计算Herzberg-Teller效应(HT效应). 上述分子动力学计算跃迁速率的过程, 可归结为以下步骤: 1)读取初、末态的几何构型参数和力常数矩阵(Hessians); 2)计算初、末态坐标之间的Duschinsky转动矩阵及位移矢量; 3)计算跃迁偶极矩${{\boldsymbol{\mu }}^{\rm{e}}}$ 对坐标的导数$\dfrac{{\partial {{\boldsymbol{\mu }}^{\rm{e}}}}}{{\partial {Q_i}}}$ ; 4)计算相关函数$\chi (t)$ ; 5)计算$\chi (t)$ 的离散傅里叶变换, 即DFT{$\chi (t)$ }; 6)计算跃迁总速率$k(\omega )$ ; 7)打印输出光谱结果. 本文的所有计算是用ORCA程序包[30 -31 ] (版本4.2.1)在计算服务器上完成的.3.计算结果与讨论 23.1.DFMA分子开环和闭环的稳态构型 -->3.1.DFMA分子开环和闭环的稳态构型 为了整体了解分子的空间结构, 我们选择乙烯桥的键长(R C2-C3 )、两个芳香环上O原子的距离(R O10-O17 )和两个O原子与乙烯桥构成的二面角(D O10-C2-C3-O17 )来近似描述分子结构. 图2 和表1 分别给出了优化后的稳态结构及相应的几何参数. 从图2 可以发现: 开环和闭环稳定构型中作为乙烯桥的马来酸酐环均保持近平面结构, 说明马来酸酐环的确起到了“稳定器”的作用; 两个芳香杂环在O-DFMA稳定构型中也各自保持了近平面结构(参与构成闭环的H22, H23除外), 而在C-DFMA稳定构型中参与构成闭环的C6和C16明显偏离杂环平面. Methods Structure R C2-C3 /nmR O10-O17 /nmD O10-C2-C3-O17 /(°)Total thermal energy (hartree) Energy difference/cm–1 BP/SVP O-DFMA 0.1382 0.5552 20.24 –836.23050 1232 C-DFMA 0.1450 0.3156 0.92 –836.22488 B3LYP/TZVP O-DFMA 0.1359 0.5482 21.33 –836.63680 1815 C-DFMA 0.1447 0.3153 0.98 –836.62853 B3LYP/def2-TZVP O-DFMA 0.1359 0.5480 19.82 –836.68342 2055 C-DFMA 0.1445 0.3150 0.75 –836.67406 NEB/def2-SVP TS-DFMA 0.1380 0.3365 8.45

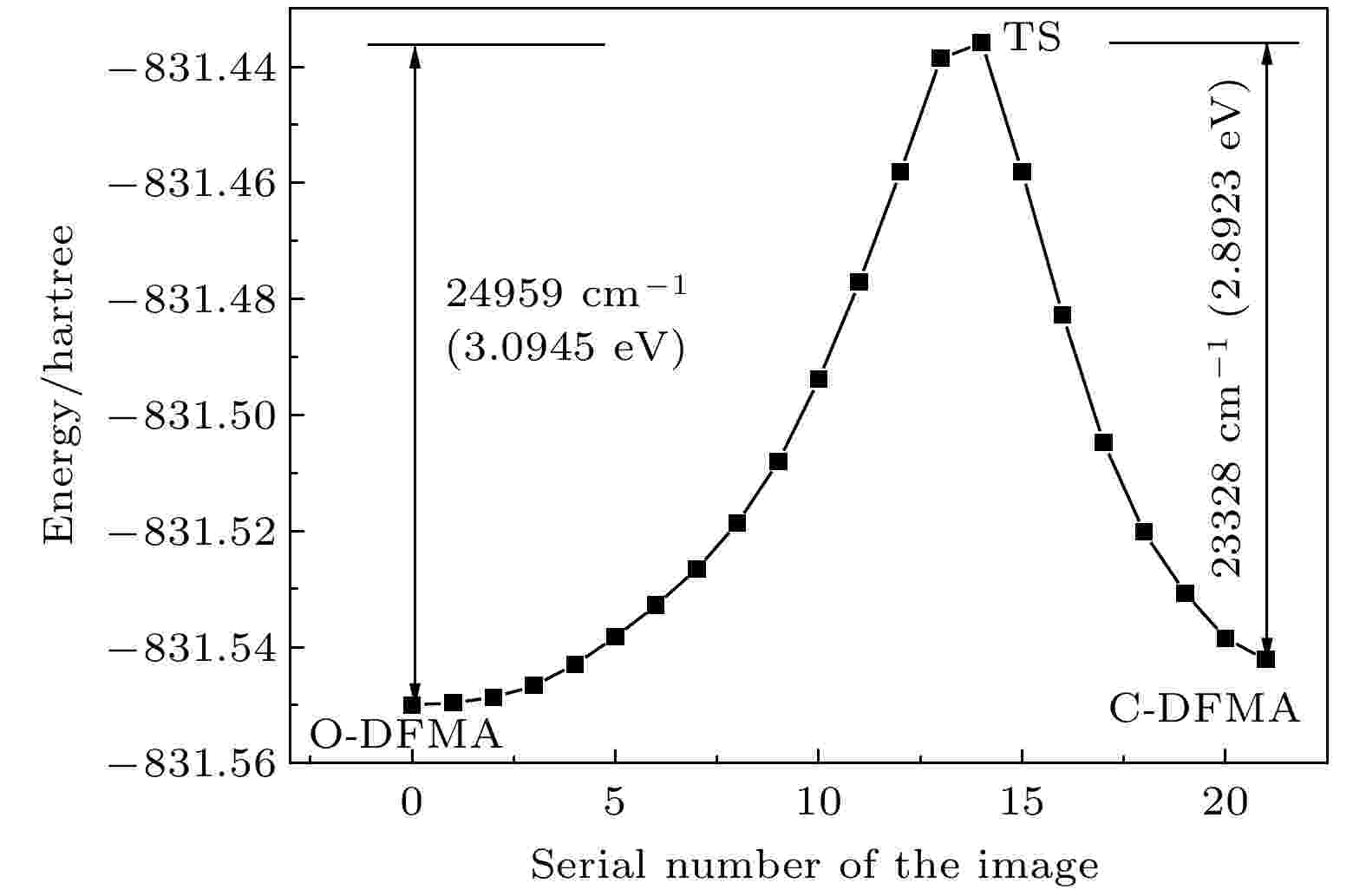

表1 O-DFMA和C-DFMA分子稳态构型参数Table1. Stable state configuration parameters of O-DFMA and C-DFMA. 比较开环/闭环的几何结构参数(如表1 所示)发现: 1)乙烯桥的键长变化不大, 闭环比开环仅拉长了0.01 nm; 2)两个芳香环间O原子距离R O10-O17 变化达0.2 nm以上, 说明开环/闭环转换时两个芳香环整体有明显位移, 由此可推测, 如果芳香环通过配位延伸, 或者芳香环被其他配体所“定位”, 可能影响开环/闭环的有效转换; 3)两个O原子与乙烯桥构成的二面角(D O10-C2-C3-O17 )变化达到了近似20°, 说明分子从开环时的整体近似“平面”向闭环转换时, 两个芳香环在相互靠近的同时发生了明显的反式扭转, 根据对O-DFMA分子的振动模式的计算发现, 最符合这种扭转的振动模式对应一种分子整体的“骨架”振动, 谐振频率仅为100 cm–1 , 红外谱强度很小(仅为0.18, 最强振动模强度达729), 说明其红外活性不强; 4)比较总热能(电子能、零点振动能、常温下的转动和平动能之和), 发现在3种计算水平下所得结果都显示O-DFMA的能量低于C-DFMA, 说明开环更稳定, 但开环/闭环的总热能差并不大, B3LYP/def2-TZVP计算给出的总热能差仅为2055 cm–1 , 预示着DFMA分子可能是开环/闭环双稳态分子, 这一点从下面的最小能量路径(MEP)计算中得到了证明. 23.2.O-DFMA与C-DFMA之间最小能量路径 -->3.2.O-DFMA与C-DFMA之间最小能量路径 图3 是采用NEB法找到的最小能量路径(MEP), 即基态S0 的势能曲线. 图3 中横坐标0和21分别对应于O-DFMA和C-DFMA的稳态构型, 14对应TS-DFMA构型. 由MEP曲线可以得出O-DFMA和C-DFMA的热活化势垒分别是24959 cm–1 (3.0945 eV)和23328 cm–1 (2.8923 eV). 考虑到DFMA分子的开环/闭环反应是分子骨架的整体变化, 而分子骨架振动模的谐振频率处于分子振动模谐振频率(28—3300 cm–1 )的低频段, 即分子骨架振动的谐振频率远小于热活性势垒, 预示着O-DFMA和C-DFMA均具有良好的热稳定性, 即DFMA可能为热稳定的双稳态分子. 从NEB计算中提取出TS-DFMA(image14)结构参数(见表1 )与开环/闭环稳态结构对比发现, TS在结构上更接近闭环的稳态构型. 图 3 NEB法计算的开环/闭环之间的最小能量路径(MEP) Figure3. Minimum energy path (MEP) between O-DFMA and C-DFMA calculated by NEB method. 23.3.激发态势能曲线 -->3.3.激发态势能曲线 基于NEB计算获得的开环与闭环之间最小能量路径上22个分子结构, 计算了8个单重激发态的势能曲线. 结果见图4 , 在最低的8个激发态中, 仅第1激发态S1 的势能曲线在对应TS-DFMA构型时出现极小, 而其余7个激发态的势能曲线与基态S0 相似, 在TS构型处存在势垒. 由此特征可推断, 分子处于O-DFMA或C-DFMA稳态时, 最有可能实现光致开关的途径是从基态S0 到S1 态的光吸收, 而其余激发态的光激发不具备这样的可能. 为了了解S0 态到S1 态的光激发效率, 图5 给出了S0 态到S1 态跃迁偶极矩的平方值随MEP的变化曲线. 从图5 可以看出, 处于基态时的双稳态O-DFMA和C-DFMA到S1 态的跃迁偶极矩平方分别是1.2 arb.units2 和3.1 arb.units2 , 说明开环/闭环的激发跃迁均为允许跃迁, 且跃迁偶极矩相对最小能量路径上的其他构型而言数值较大, 意味着开环和闭环均有相对较高的激发量子效率, 符合作为光致开关分子的基本要求. 从图4 可知, O-DFMA和C-DFMA向S1 态电子激发跃迁的波长分别为387.4 nm和392.4 nm. 图 4 TD-DFT/B3LYP/def2-TZVP水平上计算的DFMA分子势能曲线 Figure4. DFMA molecular potential energy curves calculated with TD-DFT/B3LYP/def2-TZVP. 图 5 S0 态到S1 态激发跃迁偶极矩平方随MEP的变化 Figure5. Square of the transition dipole moment from S0 to S1 state along the MEP. 23.4.O-DFMA和C-DFMA光致变色开关机理分析 -->3.4.O-DFMA和C-DFMA光致变色开关机理分析 沿着MEP, 分析基态S0 到S1 态跃迁所对应的主要分子轨道, 发现该跃迁主要发生在最高占据分子轨道(HOMO)和最低未占据分子轨道(LUMO)之间. 为此, 从MEP的22个分子构型下提取出这2个分子轨道的图像. 根据分子轨道的图像特征, 可将MEP中的22个点大致分为5组, 其中0–11为开环组, 12–13为开环→TS过渡组, 14为TS组, 15–18为TS→闭环过渡组, 19–21为闭环组. 将O-DFMA, TS和C-DFMA的HOMO和LUMO的空间分布图与S0 态和S1 态势能曲线结合来看(如图6 所示), 可将开环/闭环的激发及相互转换做如下分析: 1)O-DFMA时: HOMO电子主要分布于由乙烯桥和2个呋喃环构成的大“C”形C链上, 且呈现出由C6-C7-C2-C3-C15-C16(见图2 )构成的3个“局域”π轨道电子的特征; LUMO电子则主要分布于乙烯桥的马来酸酐环, 也呈现出2个局域π轨道的特征. 由此可认为, O-DFMA时的激发过程对应为电子从“C”形环到乙烯桥马来酸酐环的π–π跃迁. 2)TS时: 随着两个芳香环逐渐靠近, HOMO轨道上的电子逐渐从三个“局域”π轨道转移至“C”形环上分属原子C7, C3, C16的垂直各自所属环的p轨道上; 而LUMO上电子则从乙烯桥马来酸酐环的2个局域π轨道也转移至“C”形环上分属C6, C2, C15的p轨道上. 可见, TS构型时HOMO和LUMO上的电子布局恰好是在“C”形环上6个C原子p轨道的交错分布, 所以HOMO和LUMO的轨道能接近, 这也是S0 和S1 态势能曲线在TS构型时出现“重合”的原因. 3)C-DFMA时: HOMO电子主要分布于靠近乙烯桥的分属2个呋喃环的“局域”π轨道上; LUMO电子则分布于乙烯桥上C2–C3之间的局域π轨道和芳香环的C7和C15的p轨道上. 可见, 闭环时C-DFMA的激发过程仍可认为是一种π–π跃迁. 图 6 S0 态和S1 态势能曲线, 其中插图为HOMO和LUMO空间分布图 Figure6. Potential energy curves of S0 state and S1 state, where the inset is the spatial distribution diagram of HOMO and LUMO. 根据上面的分析, 结合图3 的MEP曲线, 可将DFMA光致变色开关的机理描述为: 1) C-DFMA分子在S1 –S0 共振跃迁的波长激光作用下从S0 态跃迁至S1 态, 然后分子沿S1 态势能曲线退激发, 在TS-DFMA构型处发生从S1 态到S0 态的交叉跳变, 然后回到O-DFMA构型, 完成由闭环→开环的开关动作. 因为在这区间S1 态势能曲线单调下降, 预示着开环动作很难有荧光辐射发生. 2) O-DFMA分子在S1 –S0 共振跃迁的波长激光作用下从S0 态跃迁至S1 态, 由于从O-DFMA构型到TS-DFMA构型, S1 态势能曲线存在一个相对“平坦区”, 直到接近TS-DFMA构型时, S1 态的势能曲线才明显单调下降, 这意味着O-DFMA分子可能需要借助分子某些模的振动激发才能完成由开环→闭环的开关动作, 同时有荧光辐射发生. 开环到闭环转换完成, 也意味着荧光辐射结束. 所以作为潜在的光致变色荧光分子开关, 荧光的持续时间及强度, 与分子在光激励下完成闭环动作的效率密切相关. 23.5.稳态分子吸收光谱的模拟 -->3.5.稳态分子吸收光谱的模拟 为了更细致地了解O-DFMA和C-DFMA稳态分子从基态S0 到第一激发态S1 之间的光致吸收效率, 用ORCA程序包提供的分子激发态动力学(ESD)分析模块模拟计算了O-DFMA和C-DFMA的吸收光谱(图7 ), 激发态势能面构建选择了垂直梯度(VG)模型. 理论上, 吸收强度与实验上的消光系数ε 相对应, 并且取决于光谱线型. 图7 的模拟是选择了均匀加宽的Lorentz线型, 半高全宽(FWHM)参数为100 cm–1 . 吸收总速率由弗兰克-康顿因子决定的强度(FC强度)和电子-振动耦合效应强度(HT强度)之和组成. 但比较发现, HT强度不到FC强度的1%, 说明电子-振动耦合效应不强, 几乎可以忽略. 由图7 模拟结果可见, 两稳态分子的最强吸收峰均出现在S1 –S0 电子跃迁的0–0带, C-DFMA的吸收强度峰值大约是O-DFMA吸收强度峰值的5倍, 再次说明C-DFMA具有更高的吸收效率. 和图6 所示的纯电子跃迁激发能相比, 0–0带相应的吸收波长明显增大, 分别是448.37 nm (C-DFMA)和442.73 nm (O-DFMA). 图 7 ESD模拟的O-DFMA和C-DFMA吸收光谱 Figure7. O-DFMA and C-DFMA absorption spectra simulated by ESD. 4.结 论 二芳基乙烯分子2, 3-二呋喃基马来酸酐开环和闭环的势垒分别是24959 cm–1 (3.0945 eV)和23328 cm–1 (2.8923 eV), 属于双稳态光致开关分子. O-DFMA的激发波长相对较短(0–0带, 442.73 nm), 且激发过程中可能伴随有荧光, 而且分子热激发有助开环到闭环的转换. C-DFMA的激发波长相对较长(0–0带, 448.37 nm), 激发过程中没有荧光发生, 且分子吸收的量子效率较高, 即闭环到开环的转换效率较高. DFMA光致开关发生在电子基态S0 和第1激发态S1 之间, 两能态的势能曲线在过渡态(TS)构型时发生“重合”, 意味着开环/闭环的开关转换发生在TS构型处. 由于S1 态势能曲线在O-DFMA构型到TS构型之间相对“平坦”, 说明开环到闭环的转换效率可能不高. 理想的光致分子开关, 可能是S0 与S1 态势能曲线沿着两态之间的最小能量路径呈现“X”形状, 即S0 与S1 势能曲线在TS处交叉, 且S1 曲线从稳态构型到TS构型急速下降. 如果S1 态沿着最小能量路径存在“平坦区”, 则相应激发过程可能伴随有荧光辐射, 这就解释了为什么有的光致变色分子在闭环过程中有荧光辐射而开环过程中却没有辐射发生的原因.
