摘要
【目的】 寻找红壤地区不同土壤质地类型的Vis-NIR光谱反射规律,通过光谱对土壤质地类别进行快速、准确的预测。【方法】 以江西省奉新县北部为研究区,245个土壤样本为研究对象,在国际制土壤质地4组和12级两种分类标准下,首先分析不同土壤质地类型的光谱反射率,然后采用9种数学变换方法和5种机器学习算法相互组合的数据挖掘模型,进行土壤质地的分类研究,最后对建模准确度最高的混淆矩阵和预测结果三角坐标分布图进行分析。【结果】 （1）不同土壤质地之间的光谱反射率存在较多的交叉重叠现象,土壤质地与光谱反射率之间的规律较为复杂;（2）分数阶导数变换是整数阶导数的扩展,有助于土壤质地的分类,但原始光谱数据具有更加丰富的特征信息,更适合进行土壤质地分类建模;（3）在对非均衡数据集建模时,集成学习方法和神经网络方法都是不错的选择;（4）较难通过模型去区分土壤质地分界线附近的类别,其中在4组分类标准下最容易被预测错误成黏壤土组,在12级分类标准下最容易被预测错误成黏壤土和壤质黏土这两种土壤质地类型;（5）在4组分类标准中,进行归一化处理和MLP模型组合取得了0.68的最高预测准确度,其中黏壤土组的预测准确度能达到0.84;再细分到12级分类后,分类效果最佳的组合来自于原始数据和MLP模型,其中壤质黏土分类准确度达到了0.89。【结论】 本研究结果可为南方红壤地区通过高光谱数据进行土壤质地分类提供参考依据。
关键词： 红壤区;可见光近红外光谱;土壤质地;分类;数据挖掘技术

Abstract
【Objective】 The aim of this study was to find the reflection law of Vis-NIR spectra of different soil texture types in red soil region, and to quickly and accurately predict the soil texture type by the spectrum. 【Method】 Taking the north of Fengxin County in Jiangxi Province as the research area, 245 soil samples were taken as the research objects. Under the 4 groups and 12 levels of international soil texture classification standards, the spectral reflectance of different soil texture types was analyzed first, then the data mining models combining 9 mathematical transformation methods and 5 machine learning algorithms were used to classify the soil texture, and finally analysis of the confusion matrix with the highest modeling accuracy and the triangular coordinate distribution map of prediction results. 【Result】 (1) There were many overlaps and overlaps in the spectral reflectance between different soil textures, and the law between the soil texture and the spectral reflectance was more complicated. (2) Fractional derivative transformation was an extension of the integer derivative, which was helpful for the classification of soil texture, but the original spectral data had more abundant feature information and was more suitable for the classification of soil texture. (3) Both ensemble learning methods and neural network methods were good choices when modeling unbalanced data sets. (4) It was difficult to distinguish the categories near the boundary of soil texture by using the model. Among them, clay loam group was the most likely to be predicted wrongly under the four classification standards, and clay loam and loamy clay were the two most likely to be predicted wrongly under the 12 classification standards. (5) Among the four groups of classification standards, the highest prediction accuracy (at 0.68) was obtained by the combination of normalization treatment and MLP model, and the prediction accuracy of clay loam group could reach 0.84. After subdivision to 12 levels classification, the best classification result came from combination of original data and MLP model, and the classification accuracy of loamy clay was 0.89. 【Conclusion】 The results of this study could provide a reference for soil texture classification by using hyperspectral data.
Keywords：red soil region;Vis-NIR spectroscopy;soil texture;classification;data mining technology


PDF (2104KB)元数据多维度评价相关文章导出EndNote|Ris|Bibtex收藏本文
本文引用格式
钟亮, 郭熙, 国佳欣, 韩逸, 朱青, 熊杏. 基于数据挖掘技术的高光谱土壤质地分类研究[J]. 中国农业科学, 2020, 53(21): 4449-4459 doi:10.3864/j.issn.0578-1752.2020.21.013
ZHONG Liang, GUO Xi, GUO JiaXin, HAN Yi, ZHU Qing, XIONG Xing. Soil Texture Classification of Hyperspectral Based on Data Mining Technology[J]. Scientia Acricultura Sinica, 2020, 53(21): 4449-4459 doi:10.3864/j.issn.0578-1752.2020.21.013

0 引言

【研究意义】土壤质地是土壤重要的物理性质之一,它与土壤保肥能力、保水状况、通气性及耕作的难易程度有着密切关系^[1]。不同的土壤质地往往具有明显不同的农业生产性状,了解土壤的质地类型,对农业生产具有指导价值^[2]。传统测定土壤质地的方法有比重计法、激光粒度仪法、吸管法和密度计法^[3],这些方法耗时耗力,容易出现人为误差,且无法解释区域土壤质地的确定问题^[4]。近年来,随着光谱技术的发展,为快速获取土壤属性信息提供了新的途径^[5]。土壤高光谱技术以其光谱分辨率高和波段信息丰富的特点,在估测土壤特性上具有强大的优势^[6],可节省大量的人力物力,在精准农业、数字土壤制图、土壤资源遥感调查等工作中起到至关重要的作用^[7]。【前人研究进展】目前国内外分别有****利用遥感影像^[8,9,10]、土壤图像^[11,12,13]、环境因子^[1,14-17]和便携式X射线荧光光谱^[18]进行土壤质地的预测研究,同时都表现出较好的精度。然而,众多****利用光谱数据预测土壤质地时,现有的研究中大部分是进行土壤粒径的回归建模^{[19,20,21,22,23]},将得到的各粒径百分含量再推测出土壤质地的类别^[4],这样很难保证单独预测到的三种粒径含量总和为100%^[24,25],不利于土壤质地类别的推测。因此,用光谱数据直接进行土壤质地的分类建模显得更加直接和准确^[26,27];同时,大部分的研究是寻找特征波段进行建模^[5,28-29],基于全谱建模的研究相对较少^[30];另外,在对光谱数据进行预处理时,常采用整数阶导数变换^[31,32],也有研究使用分数阶导数变换^[33,34]。如今,数据挖掘技术因其能处理高维度数据,并且能够快速、准确地建立土壤属性与光谱反射率之间的关系模型,广泛应用在光谱与土壤属性的建模研究中^[35,36]。【本研究切入点】以江西省奉新县北部为本研究区,245个红壤样本为研究对象,在国际制土壤质地4组和12级两种分类标准下^[3],采用包含分数阶导数在内的9种数学变换方法以及SVM、RF、MLP等5种机器学习算法相互组合的数据挖掘模型,利用Vis-NIR光谱进行土壤质地分类的研究。【拟解决的关键问题】以明确高光谱数据预测红壤地区土壤质地类型的建模能力,并且寻找最优数学变换和机器学习算法的组合模型,以期为南方红壤地区通过高光谱数据进行土壤质地分类提供参考依据。

1 材料与方法

1.1 研究区概况与土壤样本采集

研究区位于江西省奉新县北部,总面积约20 000 hm²,坐标115°03′—115°23′ E,28°40′—28°47′ N,属中亚热带湿润气候,年平均降雨量1 612 mm,年平均气温17.3℃,海拔介于31—133 m之间。研究区土地利用类型包括耕地、园地、林地和其他用地,分别占整个研究区面积的25%、5%、55%和15%。土壤类型主要为红壤。

土样的采集时间为2018年7月23日至8月11日,为了保证数据的代表性,将研究区划分为1 km× 1 km的规则网格,在各网格内随机选取采样点,并且充分考虑地理环境因素,对个别网格进行采样点加密。在深度为0—30 cm内通过5点混合法进行土壤样本的采集,均匀混合后得到最终样本。采样点使用手持GPS仪器获取并记录位置,分布如图1所示,在研究区内共采集了245个样本,其中耕地97个、林地92个、园地56个。将采回的样本于实验室自然风干、研磨后过2 mm筛,并将其均匀分成两部分,分别用于土壤质地和土壤光谱测定。土壤质地采用激光衍射法（Beckman Coulter LS230,USA,测试粒径范围0.04—2 000 μm）测定^[37,38,39]。本研究采用国际制土壤质地分类标准,把土壤质地划分为4组12级,如图2所示,在国际制土壤质地分类三角坐标图中,3个坐标轴分别为砂粒（2—0.02 mm）、粉粒（0.02—0.002 mm）、黏粒（<0.002 mm）。

图1

新窗口打开|下载原图ZIP|生成PPT
图1研究区采样点分布示意图

Fig. 1Distribution diagram of sampling points in the study area

图2

新窗口打开|下载原图ZIP|生成PPT

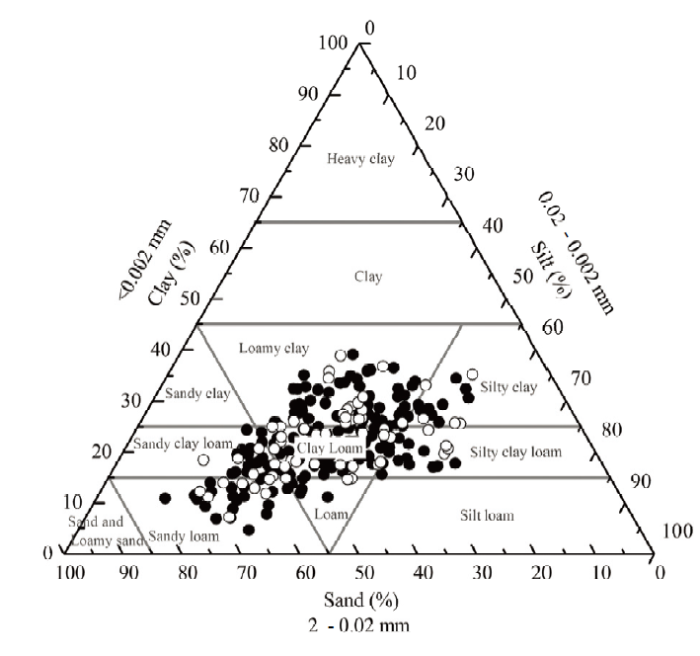

图2国际制土壤质地分类和土壤样本示意图

Fig. 2Schematic diagram of international soil texture classification and soil samples

1.2 光谱数据采集与预处理

光谱测量采用美国ASD公司的FieldSpec4地物光谱仪,波长范围为350—2 500 nm,输出得到2 151个波段。为避免干扰,在暗室环境下进行光谱的测量,每次测量前进行标准白板校正,对每个样本进行不同方向上的5次光谱测量,取5条光谱数据的平均值作为土壤样本的光谱曲线。将信噪比低的边缘波段350—399 nm和2 451—2 500 nm去除,使用Daubechies6小波进行三层分解,采用软阈法对光谱数据中的高频系数进行去噪处理^[40,41,42]。为了降低数据维数和减少冗余度,本研究使用最邻近法重采样,对光谱数据每10 nm间隔取平均值,每个样本得到由205个波段组成的光谱曲线。

为寻找光谱数据预测土壤质地的最佳数学变换形式,本研究选取了包括原始光谱反射率（R）、归一化（Normalization）、标准化（Standardization）、0.5阶导数（fractional order derivative,FOD（0.5））、1阶导数（FOD（1））、1.5阶导数（FOD（1.5））、2阶导数（FOD（2））、倒数的对数（inverse-log reflectance,ILR）和对数的导数（log-derivative reflectance,LDR）共9种土壤光谱数学变换。这些数学变换有助于突出光谱特征,在一定程度上能够提高建模精度,在土壤光谱研究中已经得到广泛应用。其中分数阶导数变换采用Grünwald-Letnikov算法^[43]通过MatlabR2017b编程实现。

1.3 模型建立与精度评价

1.3.1 建模方法 支持向量机（SVM）基于统计学习理论,通过非线性的核函数将数据映射到高维特征空间,以找出一个超平面作为决策边界,使模型在数据上的分类误差尽可能小。SVM在解决小样本、非线性和高维度数据集时具有一定的优势^[44]。

决策树（DT）是一种树形结构,通过计算特征的不纯度指标,选取不纯度最优的特征进行树的分枝,在子节点上重复分枝过程,直至所有特征分枝完成^[45]。决策树的缺点是容易过拟合,因此,需要对决策树进行剪枝来提高模型的泛化性,最常用的剪枝策略是限制树的深度。

集成学习是通过构建多个基评估器,采用某种方式集成所有基评估器的结果,以此来获取比单个模型更好的建模效果。装袋法（Bagging）和提升法（Boosting）是使用最广泛的两种集成学习算法,装袋法的核心思想是从训练集中有放回的随机选取若干样本构建多个相互独立的基评估器,然后对基评估器的预测结果通过平均或者多数表决原则来决定集成评估器的结果,其代表模型就是随机森林（RF）。提升法的基评估器是相关的,其核心思想是在迭代过程中提高前一轮错误评估的样本权值,一次次对难以评估的样本进行预测,从而构建一个强评估器,自适应提升算法（AdaBoost）是其代表模型。李勇等^[46]的研究综述表明集成学习在不均衡数据集建模时有一定的优势。

多层感知器（MLP）是一种构建多隐含层的深度学习模型,通过学习构建的深层非线性网络结构,从数据集中挖掘潜在的特征规律,使用非线性的激活函数提升模型的表达能力,通过优化器更新和计算模型参数,经过多次迭代不断地学习使误差最小,具有从少数样本集值学习数据集本质特征的能力^[47]。

1.3.2 精度评价 分别将9种光谱数学变换的全谱数据作为模型的输入,对土壤质地的4组分类和12级分类进行预测,以模型的预测准确度（预测正确的样本个数占样本总数的比例）作为精度评价指标,经过多次重复训练,选取各模型在不同参数调节下表现出的最高准确度作为建模的结果,以明确最佳的模型效果,其中SVM模型比较了不同核函数下的效果;DT、RF和AdaBoost模型比较了不同树的深度下的效果;MLP模型通过调节隐含层个数、每个隐含层的神经元数、迭代次数3个参数比较建模效果。混淆矩阵是机器学习中总结分类模型预测结果的情形分析表,可以更好地了解模型对各类别的区分情况,特别是在样本非均衡时,召回率（预测准确的类别个数占实际该类别总数的比例）能够对单个类别的预测情况进行分析^[48]。

常规数据统计分析软件使用软件 ArcGIS 10.2、OriginPro 9.1和 Microsoft Excel 2010,机器学习模型的构建在Spyder软件中通过Python3.7语言编写脚本调用Sklearn接口中的机器学习模块实现。

2 结果

2.1 土壤质地统计特征分析

首先随机打乱所有样本的顺序,然后将每一类别的样本按照1、2、3、4的顺序重复进行编号,选择编号为2、3、4的样本作为训练数据集,编号为1的样本作为验证数据集,共得到180个训练样本,65个验证样本。如表1所示,根据国际制土壤质地分类标准的4组12级对所有样本进行分类,研究区土壤样本在4组分类中有壤土组38个、黏壤土组119个和黏土组88个,无砂土组样本。再细分到12级分类中共有7种土壤质地类型,分别为砂质壤土29个、壤土9个、砂质黏壤土22个、黏壤土81个、粉砂质黏壤土16个、粉砂质黏土13个和壤质黏土75个。

Table 1
表1
表1土壤质地统计结果
Table 1Statistical results of soil texture

4组分类 4 groups of classifications	12级分类 12 levels of classifications	全部样本 All samples	训练样本 Training samples	验证样本 Validation samples
壤土组 Loam group	砂质壤土 Sandy loam	29	21	8
	壤土 Loam	9	6	3
黏壤土组 Clay loam group	砂质黏壤土 Sandy clay loam	22	16	6
	黏壤土 Clay loam	81	60	21
	粉砂质黏壤土 Silty clay loam	16	12	4
黏土组 Clay group	粉砂质黏土 Silty clay	13	9	4
	壤质黏土 Loamy clay	75	56	19
合计 Total		245	180	65

新窗口打开|下载CSV

为比较不同质地土壤的光谱特征变化情况,对两种分类标准下各质地的原始光谱数据取其平均值进行分析。从图3中发现,在600、900、1 100和2 100 nm波长附近存在交叉现象,波长大于1 600 nm后黏壤土组和黏土组重叠明显。在图4中,也存在较多的交叉重叠现象,可以看出粉砂质黏壤土的光谱曲线一直低于粉砂质黏土,在1 400—1 900 nm之间壤土和黏壤土重叠非常明显,砂质壤土、砂质黏壤土和壤质黏土表现得也较为相近,说明土壤质地与光谱反射率之间的规律较为复杂,用光谱反射率去区分土壤质地相对困难,但对其研究是有应用价值的。另外,在900 nm左右有较为明显的氧化铁吸收谷,在1 400、1 900和2 200 nm附近存在明显的水分吸收谷^[49],由于样本经过了风干处理,对于建模的影响较小,本研究不作处理,保留光谱预处理后的205个波段进行建模。

图3

新窗口打开|下载原图ZIP|生成PPT

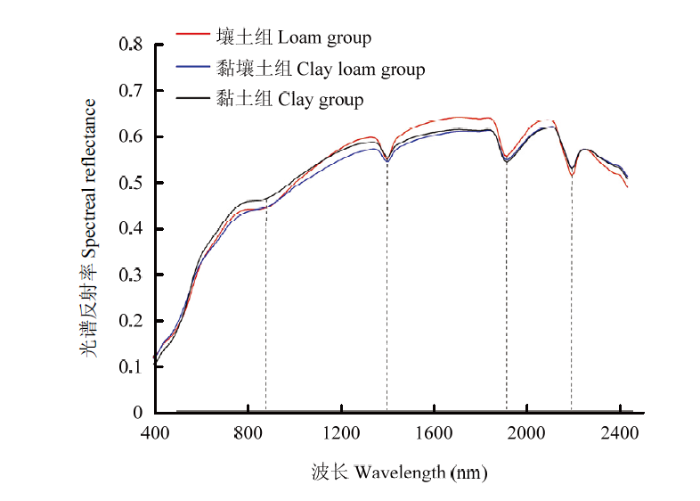

图34组分类土壤质地反射光谱曲线

Fig. 3Reflection spectrum curve of soil texture in four groups of classifications

图4

新窗口打开|下载原图ZIP|生成PPT

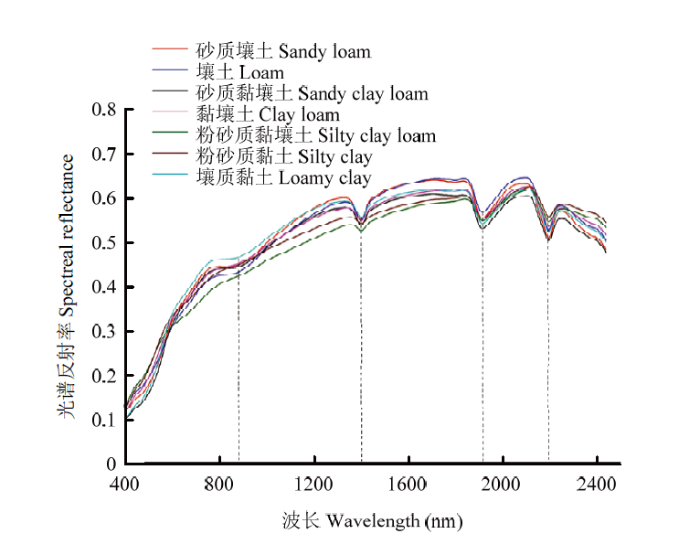

图412级分类土壤质地反射光谱曲线

Fig. 4Reflection spectrum curve of soil texture in twelve levels of classifications

2.2 建模结果比较

2.2.1 4组分类建模结果比较 在9种数据预处理下分别采用5种机器学习模型对土壤质地的4组分类进行建模,模型在验证集上的分类准确度比较如表2所示。从表2中可以看出,所有模型的准确度都在0.5以上,倒数的对数变换在使用SVM模型时得到全局最低准确度0.51,进行归一化处理后使用MLP模型达到0.68的全局最高准确度。原始数据在5种模型中的建模准确度都位于0.6以上,并且DT和AdaBoost两个模型在使用原始数据进行建模时都达到了各自方法的最高准确度;除标准化外的其他8种数学变换都是MLP模型取得最高准确度,并且MLP模型在9种数学变换中准确度都大于0.62,建模效果较好;SVM和RF模型分别在0.5阶和1.5阶导数变换时达到最高准确度为0.65;两种基于树模型的集成学习方法AdaBoost和RF在不同数学变换中建模准确度都大于或者等于单个DT模型,其中AdaBoost在多种数学变换中都优于RF。

Table 2
表2
表29种数据处理和5种模型进行土壤质地4组分类的准确度比较
Table 2Accuracy comparison of four groups of soil texture classification by nine data processing and five models

Method	SVM	DT	AdaBoost	RF	MLP
R	0.63	0.60	0.63	0.60	0.65
Normalization	0.57	0.54	0.63	0.60	0.68
Standardization	0.60	0.55	0.63	0.60	0.62
FOD（0.5）	0.65	0.52	0.55	0.58	0.66
FOD（1）	0.52	0.55	0.62	0.55	0.63
FOD（1.5）	0.57	0.57	0.60	0.65	0.65
FOD（2）	0.54	0.57	0.60	0.60	0.63
ILR	0.51	0.58	0.63	0.63	0.63
LDR	0.52	0.58	0.58	0.55	0.62

新窗口打开|下载CSV

选取达到0.68最高准确度时的模型,建立其混淆矩阵如表3所示,预测结果分布如图5所示。矩阵中的每一列代表预测值,每一行代表的是实际的土壤质地类别,召回率可以知道各土壤质地类别的预测准确度,壤土组为0.36（4/11）、黏壤土组 为0.84（26/31）、黏土组为0.61（14/23）,原始光谱数据在进行归一化处理后对黏壤土组的预测效果最好,其次是黏土组,较难预测壤土组。同时,从表3中可以发现预测错误的样本绝大部分是样本数量多且与实际质地相似的类别,由于黏壤土组同时具有壤土组和黏土组的特性,所以壤土组和黏土组最容易预测错误成黏壤土组,共有16（7+9）个样本预测错误,占样本总数的25%。从图5中可以看出预测错误的类别容易出现在各类别的分界处,较难通过模型去区分土壤质地分界线附近的类别。

Table 3
表3
表3归一化处理和MLP模型混淆矩阵
Table 3Normalization and MLP model confusion matrix

4组分类 4 groups of classifications	壤土组 Loam group	黏壤土组 Clay loam group	黏土组 Clay group	合计 Total
壤土组 Loam group	4	7	0	11
黏壤土组 Clay loam group	1	26	4	31
黏土组 Clay group	0	9	14	23
合计 Total	5	42	18	65

新窗口打开|下载CSV

图5

新窗口打开|下载原图ZIP|生成PPT

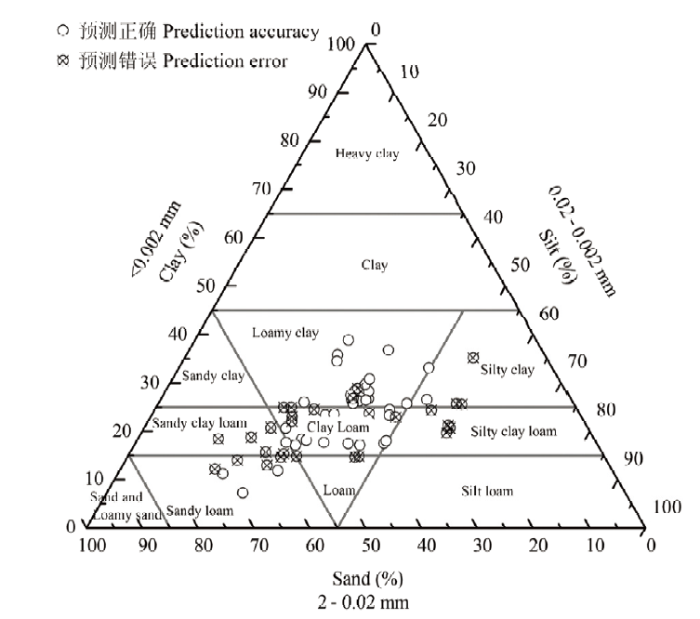

图5归一化处理和MLP模型预测结果分布图

Fig. 5Normalized processing and MLP model prediction result distribution



2.2.2 12级分类建模结果比较 将4组分类的土壤质地再细分到12级分类进行建模,模型在验证集上的分类准确度比较如表4所示。从表中可以看出,由于再将土壤质地类别进行细分,模型的准确度都在一定程度上有所降低,较难再用光谱数据对土壤质地进行区分。使用原始数据在MLP模型中达到0.55的全局最高准确度,0.40的全局最低准确度来自于SVM在进行1阶导数或者对数的导数变换;两种集成学习方法和MLP模型使用原始数据建模都取得了最高的准确度;归一化和标准化处理的效果基本相当;在5种导数变换中,1.5阶导数变换在除SVM外的其他4种建模方法中准确度都最高;除倒数的对数外的其他8种数学变换都是MLP模型取得最高准确度,并且在所有数学变换中的准确度都大于0.49,模型表现依然较好;两种集成学习方法依然在多种数学变换中都优于DT模型,但在0.5阶导数变换时效果不好。从整体来看4组和12级两次分类,各种机器学习模型的建模效果趋势基本相同,各数学变换方法略微有所差异,但依然是原始光谱建模效果较好,分数阶导数普遍优于整数阶导数变换。

Table 4
表4
表49种数据处理和5种模型进行土壤质地12级分类的准确度比较
Table 4Accuracy comparison of soil texture classification of twelve levels by nine data processing and five models

Method	SVM	DT	AdaBoost	RF	MLP
R	0.48	0.46	0.52	0.51	0.55
Normalization	0.49	0.48	0.49	0.51	0.52
Standardization	0.46	0.48	0.51	0.51	0.52
FOD（0.5）	0.48	0.46	0.43	0.42	0.51
FOD（1）	0.40	0.42	0.48	0.46	0.49
FOD（1.5）	0.43	0.49	0.49	0.49	0.51
FOD（2）	0.42	0.42	0.46	0.48	0.49
ILR	0.45	0.49	0.51	0.46	0.49
LDR	0.40	0.46	0.49	0.48	0.49

新窗口打开|下载CSV

选取原始数据和MLP组合的0.55最高准确度时的模型,建立其混淆矩阵如表5所示,预测结果分布如图6所示。从召回率可以得到7种土壤质地类别的预测准确度,砂质壤土为0.38（3/8）、壤土0（0/3）、砂质黏壤土为0.17（1/6）、黏壤土为0.67（14/21）、粉砂质黏壤土0（0/4）、粉砂质黏土为0.25（1/4）、壤质黏土为0.89（17/19）,原始光谱数据和MLP的组合模型对壤质黏土的预测效果最好,达到0.89,其次是黏壤土0.67,较难分辨砂质壤土、砂质黏壤土和粉砂质黏土,完全不能区分壤土和粉砂质黏壤土。此时,从表5中可以发现预测错误的样本除了是与实际质地相似的类别外,还容易预测错误成样本数量较多的类别,如有15个样本预测错误为黏壤土,7个样本错分成壤质黏土,被预测错误的比例分别占了验证集样本总数的23%和11%。结合图6,除了仍然在土壤质地划分的边界处容易预测错误外,黏壤土和壤质黏土位于三角坐标图的中心,两种质地同时具有黏土和壤土的特性,最容易被错分成这两种质地类型。

Table 5
表5
表5原始数据和MLP模型混淆矩阵
Table 5Raw data and MLP model confusion matrix

12级分类 12 levels of classifications	砂质壤土 Sandy loam	壤土 Loam	砂质黏壤土 Sandy clay loam	黏壤土 Clay loam	粉砂质黏壤土 Silty clay loam	粉砂质黏土 Silty clay	壤质黏土 Loamy clay	合计 Total
砂质壤土 Sandy loam	3	0	0	3	0	1	1	8
壤土 Loam	1	0	0	2	0	0	0	3
砂质黏壤土 Sandy clay loam	0	0	1	2	0	1	2	6
黏壤土 Clay loam	1	0	0	14	0	3	3	21
粉砂质黏壤土 Silty clay loam	0	0	0	4	0	0	0	4
粉砂质黏土 Silty clay	0	0	0	2	0	1	1	4
壤质黏土 Loamy clay	0	0	0	2	0	0	17	19
合计 Total	5	0	1	29	0	6	24	65

新窗口打开|下载CSV

图6

新窗口打开|下载原图ZIP|生成PPT
图6原始数据和MLP模型预测结果分布图

Fig. 6Raw data and MLP model prediction result distribution

3 讨论

通过光谱反射率预测土壤质地是高光谱技术的重要应用,在构建模型时,对原始数据进行各种数学变换以及选取合适的建模方法是研究此类问题的关键。目前较多研究表明,进行相应的数学变换可以提高模型的精度^{[21,28,30,32]},国佳欣等^[50]将分数阶导数应用到有机质的回归建模中,而在分类建模中使用较少,本研究在应用较多的整数阶导数的基础上选取了0.5阶和1.5阶两个中间段的分数阶导数,结果表明分数阶导数建模效果普遍优于整数阶导数。由此可见,在进行光谱数据预处理时,不应局限于整数阶导数变换,进行分数阶导数变换能将光谱内隐含的信息更好的表现出来,以提高建模的精度。但结合两次分类结果来看,原始数据由于具有了更加丰富的信息,在多种模型中的建模准确度相较于其他数学变换方法都最高,更适合预测土壤质地,这与王德彩等^[31]结果一致。从建模方法来看,在两次分类中MLP、AdaBoost和RF模型效果都较好,其中MLP模型因其能更好地挖掘特征之间的内在规律而效果最佳,这也是神经网络模型在光谱建模的研究中广泛应用的原因^[35];AdaBoost和RF模型是以树模型为基评估器的集成评估器,有着能够处理高维度数据、抗过拟合和泛化能力强的优点^[51],建模效果要比单个DT模型好。

各种土壤质地的光谱曲线形状基本相似,不同质地之间的区分不明显,且在数值上存在较多的交叉重叠现象,说明土壤质地与光谱反射率的规律较为复杂,用光谱反射率去区分土壤质地相对困难。这在预测结果中也得到了证明,土壤质地4组分类的预测精度最高仅为0.68,在12级分类中的最高准确度降至0.55,相较于曾庆猛等^[26]的研究结果4组类0.72的准确度稍低,12级类0.22的准确度高很多。同时,通过两次分类中取得最高准确度的混淆矩阵和预测结果三角坐标图发现,预测错误的样本大部分错分为与实际质地相似的类别,且容易出现在图中各类别的分界处,这是因为分界附近的各粒径百分含量很接近,质地类型相似,因此光谱反射率也会相差较小,较难通过模型去区分土壤质地分界线附近的质地类别。另外,还容易错分成样本数量多的类别,一方面可能是因为在样本数量不均衡的情况下,模型在训练时对样本数量多的类别能够学习到更多的特征规律,在验证集上容易将其他类别错分成样本数量多的类别^[52];另一方面4组类的黏壤土组以及12级类的黏壤土和壤质黏土都位于三角坐标图的中心,与多种质地边界相邻,同时具有黏土和壤土的特性,所以最容易被预测错误成这两种质地类型,这与CHAWLA等^[53]提到非均衡数据集错误分类经常发生在类边界附近相同。

本研究的不足之处在于样本各土壤质地类别存在一定的不均衡问题,但在实际的采样过程中很难保证样本的绝对均衡性和代表性。因此,为了提高建模的精度,可以发掘更好的数学变换方法,寻找特征波段,尝试降维处理,使用更好的模型,如当前最热门的深度学习模型,同时还可以考虑不同土地利用类型下的土壤质地分类,这些也是今后需要进一步深入研究的方向。

4 结论

基于245个红壤样本的Vis-NIR光谱,在国际制土壤质地4组和12级两种分类标准下,采用的9种数学变换方法和5种机器学习算法相互组合的数据挖掘模型,进行土壤质地的分类研究。基于土壤质地4组分类时,归一化处理和MLP模型组合取得了0.68的最高准确度,其中黏壤土组的预测准确度能达到0.84;再细分到12级分类后,分类效果最佳的组合来自于原始数据和MLP模型,其中壤质黏土分类准确度达到了0.89。因此,本文的研究结果表明光谱分析方法快速进行土壤质地分类是可行的,同时为非均衡数据集分类建模在方法和思路上提供一定的参考。
