摘要: 利用低温光致发光光谱研究了金刚石氮-空位(NV)缺陷发光对测试温度的依赖性, 并利用电子-声子耦合理论研究了NV缺陷零声子线的增宽机制. 结果表明, 随着测试温度的升高, NV缺陷零声子线发生位置红移、强度减弱、半高宽增加的现象, 这些可以归因于金刚石晶格膨胀与电子-声子耦合协同作用. 在波动场的作用下, NV缺陷零声子线呈现明显的均匀增宽机制.
关键词: 金刚石 /
氮 /
缺陷 /
光致发光 English Abstract Temperature dependence of nitrogen-vacancy optical center in diamond Wang Kai-Yue 1,2 ,Guo Rui-Ang 1 ,Wang Hong-Xing 2 1.Key Basic Materials Collaborative Innovation Center of Shanxi Province, School of Materials Science and Engineering, Taiyuan University of Science and Technology, Taiyuan 030024, China Received Date: 16 March 2020Accepted Date: 16 April 2020Published Online: 20 June 2020Abstract: Diamond, a wide band gap semiconductor material, has been attracting interest in several fields from electrics and optics to biomedicine and quantum computing due to its outstanding properties. These properties of diamond are related to its unique lattice and optically active defect centers. In this paper, the dependence of nitrogen-vacancy (NV) center on measurement temperature is studied by using the low-temperature photoluminescence (PL) spectroscopy in a temperature range of 80–200 K. The results show that with the increase of the measurement temperature, the zero phonon lines of NV defects are red-shifted, its intensity decreases and its full width at half maximum increases. These results are attributed to the synergetic process of the lattice expansion and quadratic electron-phonon coupling. The NV— and NV0 centers have similar values in the quenching activation energy and the thermal softening coefficient, resulting from their similar structures. The small differences may be associated with the electron-phonon coupling. The broadening mechanism of the NV centers is carefully distinguished by $T^3,\; T^5,\; T^7$ Voigt function fitting with the relation. These results show that the full width at half maximum of the Gaussian component of NV— and NV0 centers are randomly distributed near 0.1 meV and 2.1 meV, respectively, while the full width at half maximum of the Lorentz component of NV— and NV0 centers increase with measurement temperature increasing. The full width at half maximum of Lorentz of NV— and NV0 centers conform to the $ T^3 $ relationship. It can be proved that under the action of the fluctuating field, the zero phonon lines of the NV defects exhibit an obvious homogeneous widening mechanism.Keywords: diamond /nitrogen /defect /photoluminescence 全文HTML --> --> --> 1.引 言 不管是天然金刚石还是人工金刚石中, 氮都是最常见的杂质. 由于氮原子尺寸较大, 其进入金刚石晶格后会引起晶格畸变, 因此在氮原子最邻近处经常会存在一个空位, 即氮-空位缺陷 (NV色心). NV色心存在两种电荷状态, 中性NV0 与负电荷NV– , 分别对应着光致发光(PL)光谱中2.155 eV与1.945 eV零声子线[1 ] . NV色心具有室温自旋相干时间长、荧光发射强度高和信噪比高便于测量等优异性质, 使其可应用于量子信息及高灵敏探针等领域[2 ,3 ] . 对于金刚石半导体器件来说, 必须考虑到周围环境对器件微观缺陷的影响. 因此, 金刚石缺陷的温度依赖性研究引起了人们的极大兴趣.[4 ] 利用耦合声子态的有效密度研究了金刚石415与503.2 nm零声子线的振动结构及其温度依赖性 (它们分别由3个和2个取代氮原子束缚1个空位缺陷引起). 文献[5 ]利用电子-声子耦合理论研究了金刚石503.5 nm零声子线的温度依赖性及其增宽机制, 结果表明它是由本征间隙原子缺陷引起的. 近年来关于NV色心的光谱性质的温度依赖性研究也有很多报道, 如Chen等[6 ] 利用光学探测磁共振光谱研究了NV缺陷的温度依赖性, Doherty等[7 ] 利用自旋共振光谱研究了NV色心的温度依赖性. 而本文将利用PL光谱来研究NV色心的温度依赖性, 并利用电子-声子耦合理论研究其增宽机制, 为NV色心在量子器件与探针领域的应用开发提供一定的理论支持.2.实 验 本文利用SekiAX5200型号微波等离子体化学气相沉积法制备了低氮金刚石, 衬底为高温高压法合成的Ib型金刚石的{100}晶面, 具体参数如表1 所列. 晶体经酸煮、丙酮、无水乙醇等清洗烘干之后, 被激光切割机切割成2 mm × 2 mm × 0.08 mm薄片, 上下底面均被金刚石粉抛光, 以便于后面的光学测试. 金刚石的光学照片是由德国Leica公司生产的DM750P型号透反式光学显微镜获得的; 金刚石中的氮杂质含量可由上海埃文斯材料科技有限公司所提供的二次离子质谱(SIMS)测试得到.参数 H2 流量/sccm CH4 /H2 体积分数/% 微波功率/W 压强/Torr 温度/℃ 数值 300 5 3100 90 1060
表1 金刚石合成参数(1 sccm = 1 mL/min, 1 Torr $ \approx $ 133.322 Pa)Table1. Synthetic parameters of diamond.[8 ] , 因此金刚石中碳原子之间不会发生多级碰撞, 形成的缺陷也是一些孤立的简单点缺陷. 接着将晶体放入RT-1200型退火炉中, 在900 ℃流动的氩气氛围中退火2 h.X -Y -Z 方向上的最小扫描步长均为1 μm.3.结果与讨论 利用微波等离子体化学气相沉积法制备了金刚石晶体, 其氮杂质含量由SIMS测得, 如图1 所示. 结果表明, 金刚石表面氮原子浓度略低, 约为0.8 × 1016 cm–3 , 随着深度的增加, 氮杂质浓度逐渐升高, 当深度大于1 μm后, 氮原子浓度保持在2.6 × 1016 cm–3 左右, 这与我们之前的研究结果类似[9 ] , 即金刚石表面氮含量略低于晶体内部. 因此, 利用激光切割机将该试样表层2 μm去掉后, 继续将该试样切割成2 mm × 2 mm × 0.08 mm薄片, 以便本文研究. 图2 是本文研究的金刚石薄片的光学照片, 可以看出, 晶体是无色透明的, 这也验证了该试样的氮含量较低. 本试样在合成过程中未添加氮气(N2 ), 其晶体合成质量较高, 晶体中氮含量较低. 添加N2 有利于提高金刚石晶体的生长速率, 这是由于N原子具有更高的电负性, 更容易与甲烷反应产生甲基自由基, 有利于单晶金刚石的生长[10 ] . 但是并不是N2 浓度越高, 金刚石生长速率就越快, 当其浓度高于一个临界值时就会使其生长速率降低[11 ] . 文献[12 ]报道, CVD合成过程中晶体生长速度越快, 则金刚石氮含量越高. 因此本文通过控制晶体生长速度可获得低氮金刚石.图 1 低氮金刚石氮杂质的SIMS数据Figure1. SIMS data of nitrogen impurities in low nitrogen diamond.图 2 低氮金刚石的光学照片Figure2. Optical photograph of low nitrogen diamond.19 e·cm–2 , 并在900 ℃下退火2 h. 在激发波长为532 nm、激发功率为1%和温度为77 K条件下获得该试样电子辐照前后及退火后的典型PL光谱, 如图3 所示. 由图3 可以发现, 辐照前, PL光谱中除了拉曼峰(Raman)外, 还在1.945 eV (NV– )与2.155 eV (NV0 )处存在较强的零声子线, 即NV缺陷发光[1 ] . 电子辐照后, PL光谱中出现了1.673 eV零声子线, 它是由孤立的中性单空位引起的, 经常被记作GR1色心[13 ] . 同时, PL光谱中NV缺陷发光减弱, 即发光强度由原来的10148 CPS (NV– )与7165 CPS (NV0 )分别降低至4325 CPS与3214 CPS (counts per second), 这是由辐照产生的本征间隙原子与NV缺陷中的空位发生复合引起的[14 ] . 900 ℃退火后, PL光谱中GR1色心消失, 而NV色心增强, 即强度升至13078 CPS (NV– )与7250 CPS (NV0 ). 文献[15 ]报道金刚石中间隙原子一般在500 ℃之下就可以自由移动, 而空位需要至少在650 ℃以上才能自由移动. 因此, 本实验中电子辐照产生的空位经900 ℃退火后可自由移动至杂质氮原子处而形成NV缺陷, 使得NV色心增强, 这与Capelli等[3 ] 与Shames等[16 ] 报道的结果类似, 即利用先辐照后退火的方法提高NV色心的浓度. Bogdanov等[17 ] 研究发现, 在低氮金刚石中NV色心强度与其浓度是成正比关系的, 但浓度高于9.0 × 1017 cm–3 时NV色心强度开始减弱. 因此, 对于本文选择的低氮金刚石来说, 辐照退火处理可以提高NV色心的浓度, 这也说明低氮金刚石经辐照退火处理后非常有利于本文研究NV色心的温度依赖性.图 3 低氮金刚石的低温PL光谱 (a) 辐照前; (b) 辐照后; (c) 900 ℃退火后Figure3. Low temperature PL spectra of low nitrogen diamond: (a) Before irradiation; (b) after irradiation; (c) 900 ℃ annealing.图4 是辐照退火后的金刚石晶体在77 K下不同激光功率激发时的PL光谱图, 激发波长为532 nm. 由图4 可知, 随着激光功率的升高, 零声子线的强度逐渐增强, 且谱线越来越光滑. 较高的激发功率会提高样品的实际温度, 在保证有较清晰的PL谱图下, 尽量选用低功率激发, 以避免激光功率密度高而造成晶体维持在较高温度下. 基于此, 本文PL光谱均选用1%激发功率, 在此条件下可以近似认为样品的实际测试温度与实验设定温度是相同的.图 4 低氮金刚石辐照退火后不同激发功率的低温PL光谱(最大激发功率为50 mW (选用100%功率档))Figure4. Low temperature PL spectra of low nitrogen diamond at different laser powers after irradiation and annealing (The maximum laser power is 50 mW (100%)).图5 所示. 由图5 可知, 随着测试温度的不断升高, 1.945与2.155 eV零声子线均发生位置红移、强度减弱、半高宽增加的现象.图 5 低氮金刚石经辐照退火后在80—200 K测试温度下的PL光谱Figure5. PL spectra of low nitrogen diamond at 80–200 K after irradiation and annealing.图6(a) 是1.945与2.155 eV零声子线位置偏移量随测试温度的变化. 可以观察到, 随着测试温度的升高, 光谱中零声子线发生红移. 零声子线的位置由最低测试温度80 K时的PL谱结果确定. 零声子线在温度T 时的能量偏移量δ E 近似符合经验公式(1 )[18 ] :图 6 零声子线随测试温度的变化 (a) 零声子线位置; (b) 零声子线强度; (c) 零声子线半高宽Figure6. Variation curves of zero phonon lines with measurement temperature: (a) Position; (b) intensity; (c) full width at half maximum.a 0 , b 0 和c 0 为常数; δ E = δ E (80 K) – δ E (T ), δ E (80 K)与δ E (T )分别是指零声子线在80 K与T 温度时的能量位置. 零声子线位置的偏移量主要是由晶格膨胀和电子-声子耦合两个因素协同影响的[19 ] . 随着测试温度的不断升高, 金刚石晶格膨胀引起晶格参数增大, 过程中伴随着电子-声子耦合作用的加强, 这就造成了金刚石的带隙对测试温度具有较强的依赖性. (1 )式中第1项$ a_0T^4 $ 归因于晶格收缩和电子-声子耦合的相互影响[20 ] . 考虑到缺陷对晶体化学键的弱化作用, 在(1 )式中增加了$ b_0T^2 $ 项[21 ] , 且这部分贡献在80—200 K测试温度时占主导作用(可由图6(a) 中拟合系数的大小得出). 在80—200 K的温度范围内, NV— 色心的最大偏移量为1.12 meV, NV0 色心的最大偏移量为1.04 meV. 图6(b) 是1.945与2.155 eV零声子线强度随测试温度的变化. 测试温度T 时的零声子线绝对强度I 符合(2 )式[22 ] :d 0 和e 0 为常数, k 为玻尔兹曼常数, E a 为零声子线的热淬灭激活能. 通过曲线拟合可以得到, 1.945 eV与2.155 eV零声子线的绝对强度热猝灭激活能分别为98 meV和96 meV. 随着测试温度的升高, 原子振动会增加, 处于激发态的系统能量也会增加. 当测试温度到达一定的数值时, 激发态的缺陷会获得足够的能量, 系统的能量会到达基态和激发态的交点. 因此该系统能够克服势垒, 并通过发射声子的形式释放能量, 最终返回基态. 发射声子释放能量的方式导致了PL绝对强度的降低, 在这种情况下, PL绝对强度热淬灭激活能等于激发态和基态交叉点与最小激发态之间的能量差. NV— 色心只是在NV0 色心基础上额外束缚了一个电子, 这种相似的结构导致了它们具有相近的零声子线位置偏移量和绝对强度热淬灭激活能, 其微小的差异可能是由电子-声子耦合作用引起的. 图6(c) 是1.945与2.155 eV零声子线半高宽随测试温度的变化. 可以看出, 随着测试温度的升高, 零声子线逐渐增宽. 零声子线在温度T 时的半高宽ω 近似符合经验公式(3 )[23 ] :f 0 和g 0 是常数. 根据文献[24 ], 金刚石缺陷的热软化系数S T 定义为ω /δT 是零声子线半高宽随测量温度的变化率, E ZPL 是零声子线的最大能量值(本文中该值是在80 K下的PL光谱中获得的). 在200 K时, 1.945 eV和2.155 eV零声子线的热软化系数分别为1.11 × 10–5 K–1 与1.13 × 10–5 K–1 , 而理想的完美金刚石晶体的热软化系数为1 × 10–5 K–1 [23 ] . 两种NV缺陷零声子线的热软化系数均大于理想金刚石的热软化系数, 这表明NV缺陷的存在减弱了晶体中共价键的强度, 使得金刚石晶格变得疏松.[25 ] . Voigt函数是由高斯函数(Gaussian)和洛伦兹函数(Lorentzian)的光谱卷积获得的[5 ] :A 和x 0 分别为Voigt曲线的面积和色心位置, ω 0 为零声子线半高宽的初始值, ω G 和ω L 分别是零声子线高斯函数和洛伦兹函数的半高宽. 利用Voigt函数对80—200 K测试温度下的1.945与2.155 eV零声子线拟合, 由图7 可以看到, Voigt函数的光谱线型拟合效果较好, 其拟合度均大于95%, 随着测试温度不断升高, 1.945与2.155 eV零声子线位置均发生红移、强度减弱、半高宽增加. 通过求反卷积获得零声子线高斯分量和洛伦兹分量的半高宽随测试温度的变化曲线, 如图8 所示. 可以观察到, 1.945 eV与2.155 eV零声子线的高斯分量的半高宽分别随机地分布在0.1 meV以及2.1 meV附近, 而1.945与2.155 eV零声子线的洛伦兹分量的半高宽却随着测试温度的升高增强, 这些结果与金刚石中GR1色心的结果非常类似[5 ] . 缺陷与声子在等效位置处的相互作用具有相同的概率时, 光谱随测量温度呈现洛伦兹形状, 这是由电子-声子耦合导致的均匀增宽引起的[26 ] . 非均匀增宽是由晶体中存在的应力及晶体中缺陷的随机分布造成的, 此时形成了与测试温度无关的高斯形状[27 ] . 所以本实验结果表明NV缺陷零声子线具有与测试温度无关的非均匀增宽机制.图 7 不同温度下PL光谱的Voigt曲线拟合 (a) 1.945 eV; (b) 2.155 eVFigure7. Voigt curve fitting of PL spectra at different temperatures: (a) 1.945 eV; (b) 2.155?eV.图 8 NV缺陷零声子线高斯分量半高宽和洛伦兹分量半高宽随测试温度的变化 (a) NV— ; (b) NV0 Figure8. Temperature dependence of Gaussian width and Lorentzian width derived from the deconvolution routine for the NV center: (a) NV— ; (b) NV0 .T 7 成正比[28 ] ; 而对于简并电子态来说, 声子之间的相互作用可以引起电子态简并次能级之间的跃迁(即所谓的动态姜-泰勒效应), 文献[29 ]报道利用微扰理论发现动态姜-泰勒效应下的零声子线半高宽与测试温度T 5 成正比; 考虑到电子重排和共价键软化的影响, 缺陷激发态的低能量声子数量增加, 而在声子调控晶体缺陷过程中产生的波动场使得零声子线半高宽与测试温度T 3 成正比[30 ] . 基于上述分析讨论, 零声子线的增宽机制可以通过研究零声子线半高宽数据对测试温度T 3 , T 5 和T 7 的依赖性来确定. 根据图8 的结果可知, NV— 和NV0 色心的洛伦兹分量的半高宽都符合T 3 规律, 此时它们的卡方(Chi2 )都达到最小值, 分别为0.008与0.043. 在共价键软化和波动场共同的作用下, 随着测试温度的升高, NV缺陷零声子线半高宽与测试温度呈T 3 关系, 并呈现出明显的均匀增宽机制.4.结 论 经过200 keV电子辐照与900 ℃退火处理后, 低氮金刚石中NV缺陷浓度明显提高. 随着测试温度的变化(80—200 K), NV色心零声子线的位置、强度和半高宽具有明显的测试温度依赖性. NV色心零声子线的偏移可归因于晶格膨胀和电子-声子耦合两个因素, 而NV— 和NV0 色心的热软化系数可由半高宽随测试温度的变化关系获得, 它们的数值均表现出明显的空位缺陷结构特点. NV缺陷的存在减弱了晶体中共价键的强度, 使得金刚石晶格变得疏松. 在波动场的作用下, NV缺陷零声子线呈现明显的均匀增宽机制.
图 1 低氮金刚石氮杂质的SIMS数据

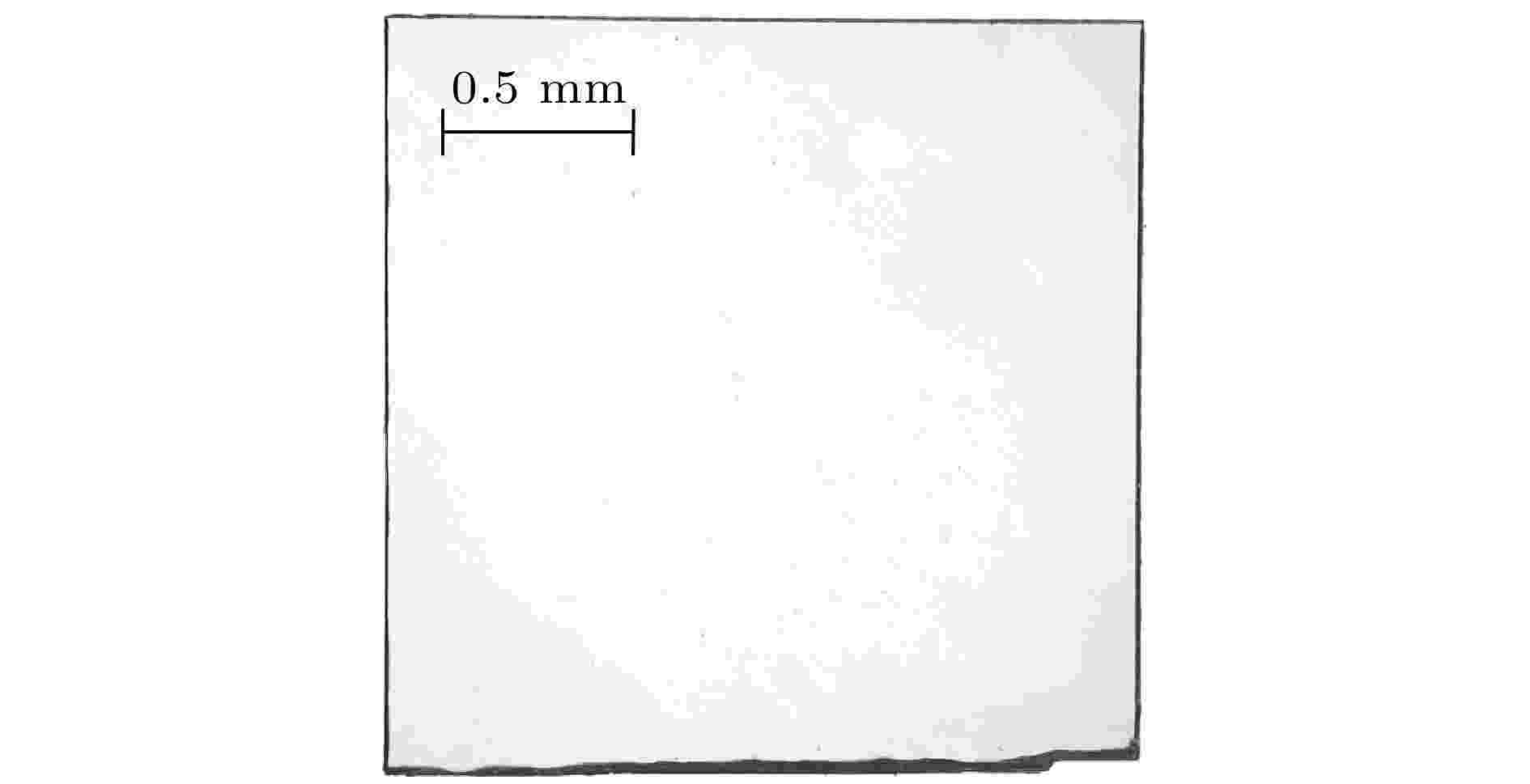

图 2 低氮金刚石的光学照片

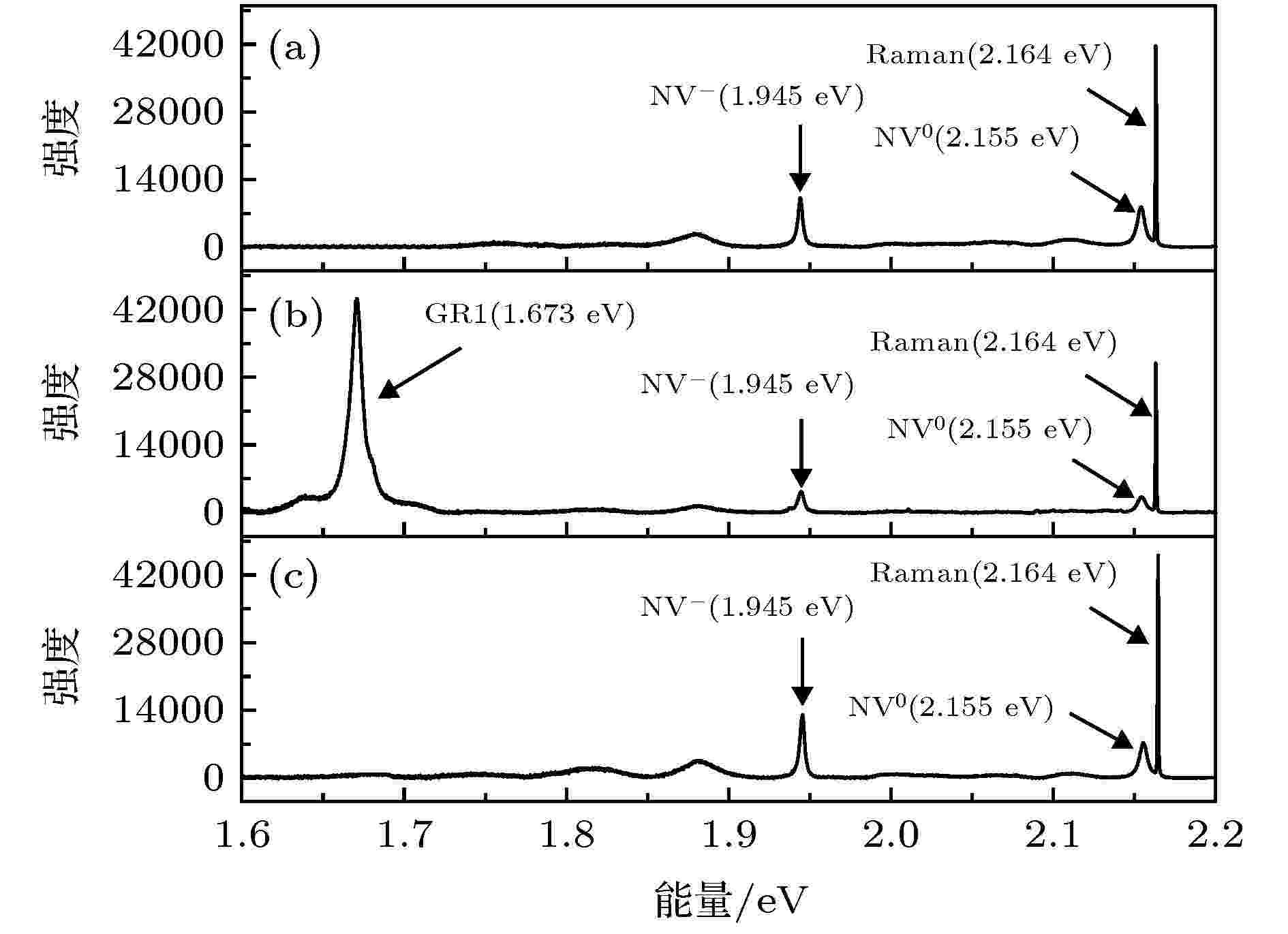

图 3 低氮金刚石的低温PL光谱 (a) 辐照前; (b) 辐照后; (c) 900 ℃退火后

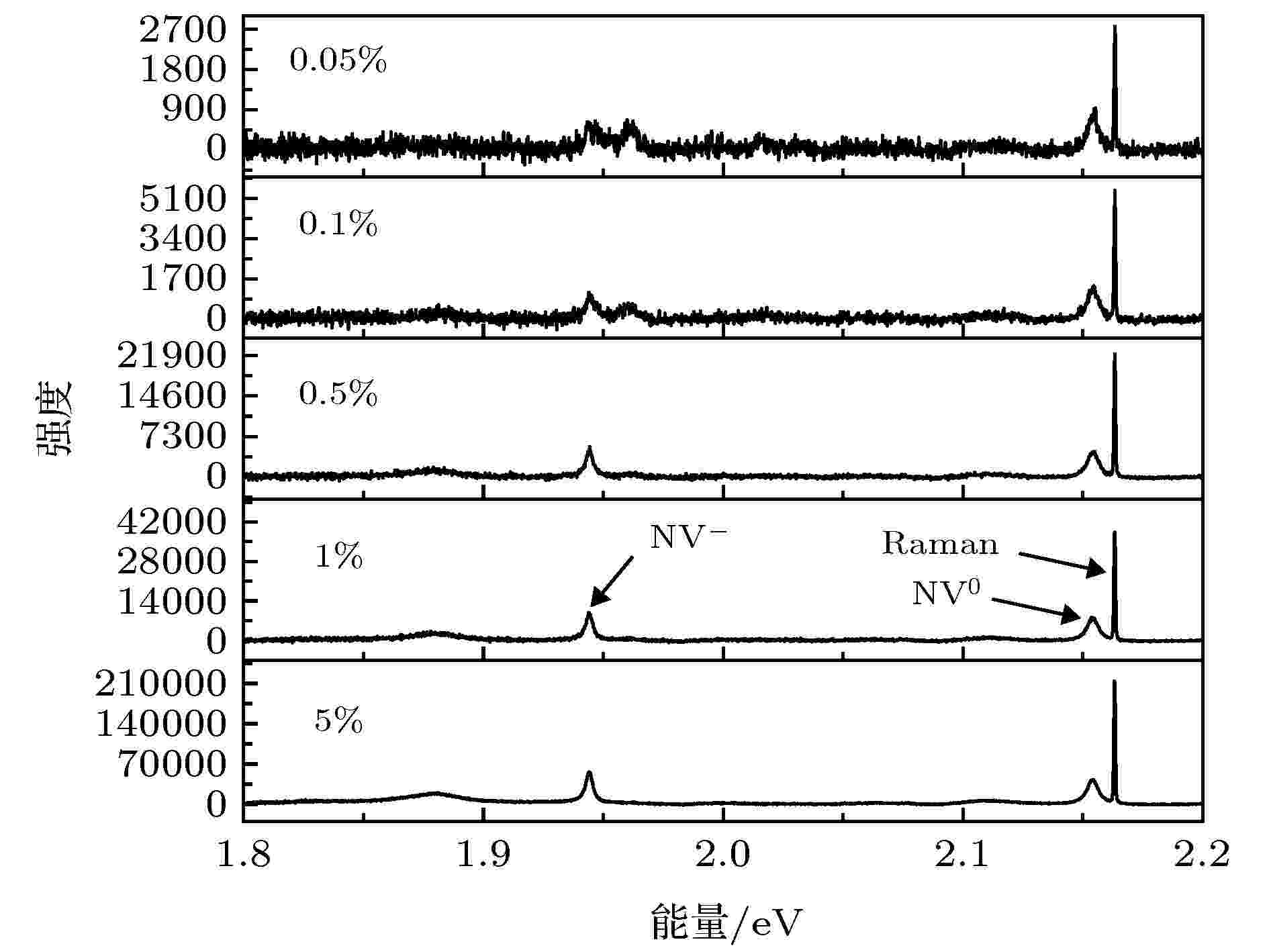

图 4 低氮金刚石辐照退火后不同激发功率的低温PL光谱(最大激发功率为50 mW (选用100%功率档))
图 5 低氮金刚石经辐照退火后在80—200 K测试温度下的PL光谱

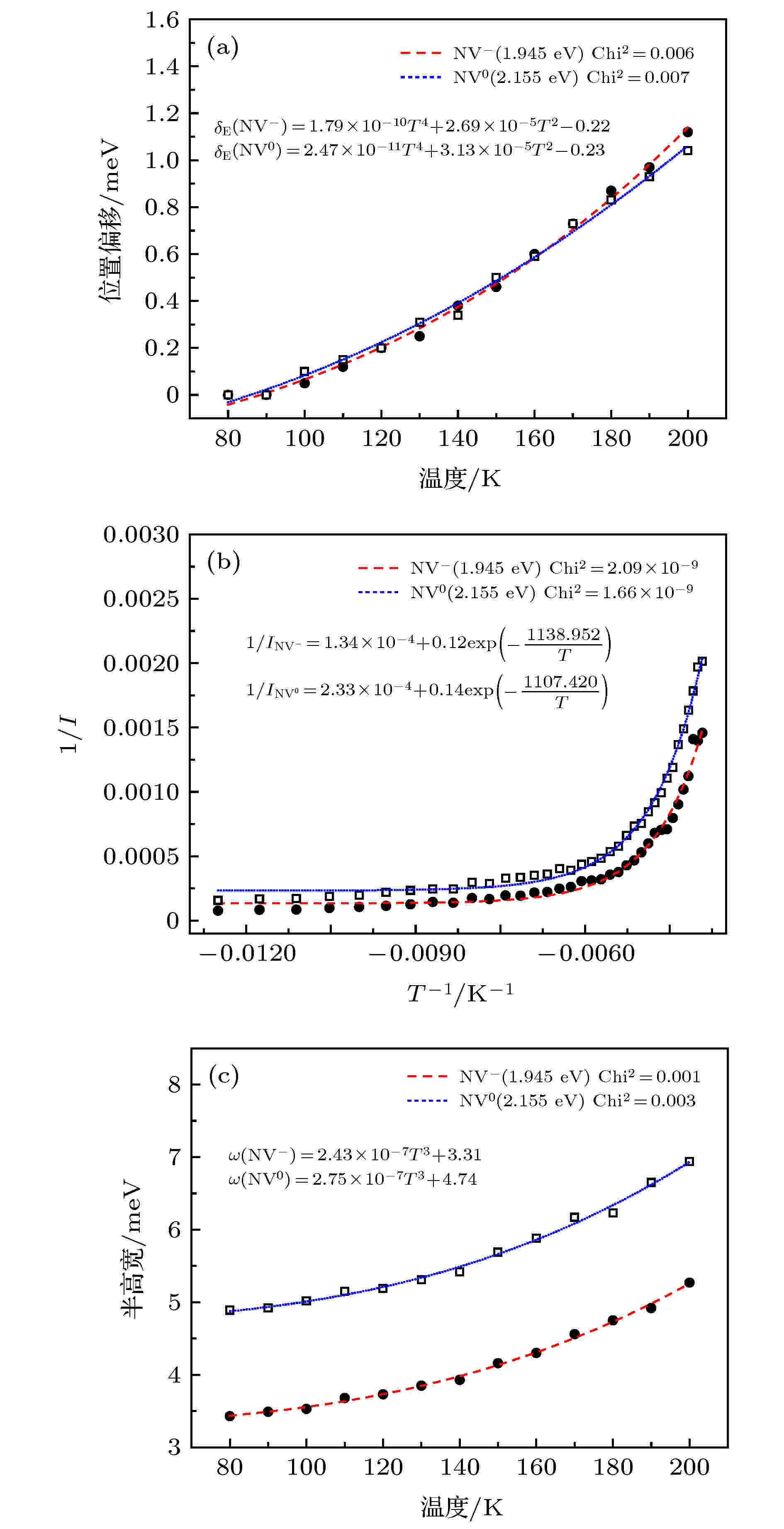

图 6 零声子线随测试温度的变化 (a) 零声子线位置; (b) 零声子线强度; (c) 零声子线半高宽

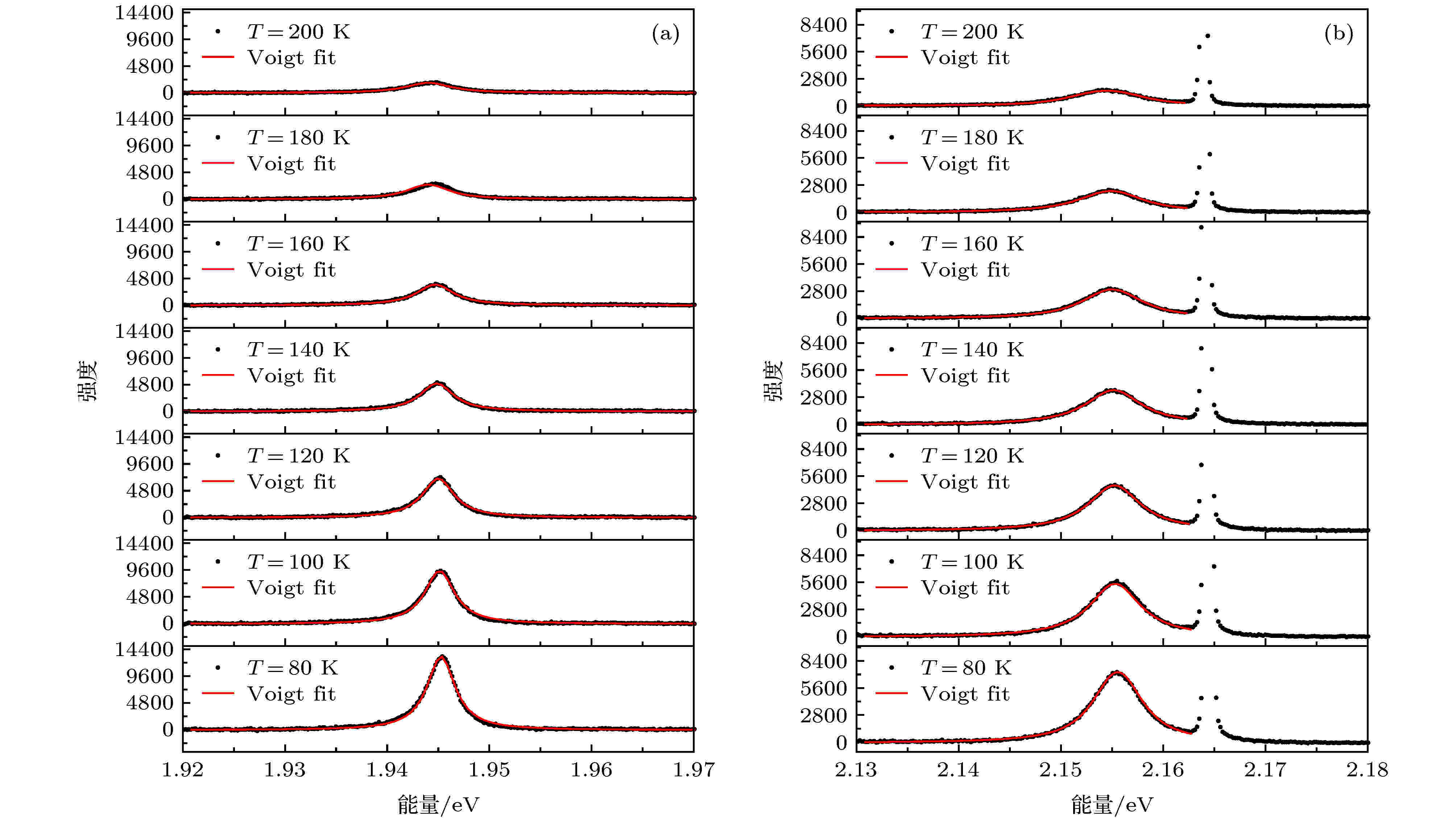

图 7 不同温度下PL光谱的Voigt曲线拟合 (a) 1.945 eV; (b) 2.155 eV

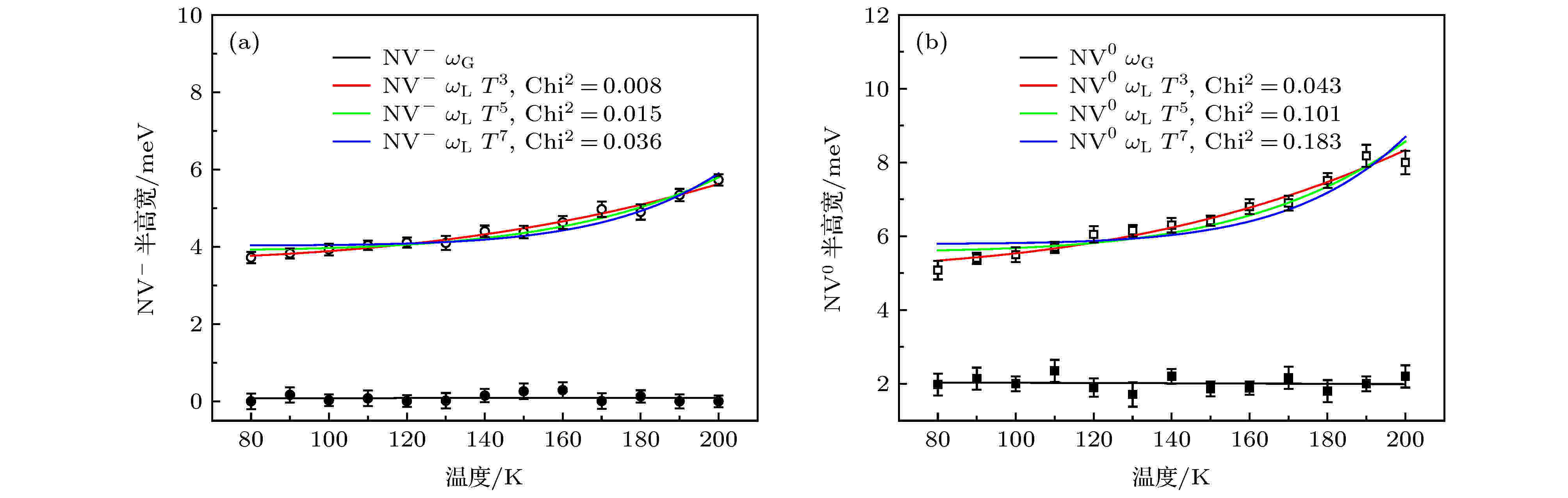

图 8 NV缺陷零声子线高斯分量半高宽和洛伦兹分量半高宽随测试温度的变化 (a) NV—; (b) NV0
