--> --> -->多孔石墨烯已经被证明是一种高水通量和高离子截留率的新一代反渗透膜, 而且单层石墨烯厚度仅有0.335 nm却具有较高的机械强度. 近年来, 石墨烯孔刻蚀技术有了很大的进步[6]. 早期的方法依赖于电子束照射, 但最近利用二嵌段共聚物模板、氦离子束轰击和化学蚀刻等方法能实现更高的孔隙率, 并且使得孔径分布更精确[7,8]. 由于水通量与渗透膜的厚度成反比, 石墨烯基材料做反渗透膜能具有较高的水通量. Xu等[9]和Plimpton[10]将石墨烯和碳纳米管杂化制成混合膜, 水通量可达2.3424 L/(cm2·d·MPa). 由于石墨烯由六边形蜂窝状晶格中的二维sp2键合碳原子组成, 在其上制孔会产生不饱和碳原子, 所以一般会在孔边缘处添加化学官能团钝化[11,12]. 化学官能团对多孔石墨烯还具有功能化特性, 可以增进多孔石墨烯渗透性和选择性[13-15]. 在不同的驱动压力和孔径条件下, 多孔石墨烯反渗透膜在保证完全离子截留的情况下水通量可以达10—100 L/(cm2·d·MPa)[5]. 根据麻省理工学院研究中心的成果, 多孔石墨烯孔边缘用氢钝化后, 能提高反渗透膜的离子选择性, 并且保持较高的水通量[2]. 随着单层石墨烯制备技术和微纳制孔技术的发展[16], 氢化多孔石墨烯作为一种稳定的高效益的纳米材料将具有广泛应用前景.
综上, 当前对于纳米材料反渗透的研究主要局限在对反渗透膜结构和外物理场对渗透率和截留率的影响方面, 而对溶液本身的性质和与反渗透膜相互作用的机理解释得很少. 本文将从水分子的能障分布、水分子氢键、离子水合作用的角度分析石墨烯反渗透特性的机理. 并且对于浓差极化现象和水通量与截留率的背反效应, 将通过对膜与原溶液施加剪切运动予以削弱乃至消除. 研究氢化多孔石墨烯渗透性和选择性的机理, 将为海水淡化[17]、离子筛选[6]、生物医疗[18]等纳米器件设计提供理论依据.
图 1 (a) 压力驱动作用下以氢化多孔石墨烯为反渗透膜的反渗透分子动力学模型图 (其中灰色球为反渗透膜中的碳原子, 中间的红色、白色、紫色、绿色球分别代表盐水中的氧原子、氢原子、钠离子、氯离子, 左侧棕色球是用来提供驱动压力的单层石墨烯, 右侧粉色球是单层石墨烯挡板); (b) 氢化多孔石墨烯反渗透膜模型示意图(其中白色和黄色球分别表示带相同电量正电荷和负电荷的氢原子和碳原子, 其余灰色碳原子不带电)Figure1. (a) Molecular dynamics model for pressure-driven reverse osmosis by a hydrogenated porous graphene. The dark gray particles are carbon atoms of grapheme. The red, white, purple, and green spheres represent the oxygen atoms, hydrogen atoms, sodium ions, and chloride ions in the brine, respectively. The monolayer graphene at the left side is used to provide driving pressure, while the one at the right side is rigid boundary to confine the solvent. (b) A hydrogenated porous graphene reverse osmosis membrane model. The white and yellow particles are hydrogen and carbon atoms with the same positive and negative charges, respec-tively.
本文采用分子动力学方法对体系进行模拟, 并基于LAMMPS软件平台进行计算, 模拟应用的系综选取NVT[10]. 时间步长定为2 fs, 总计算时间包括弛豫阶段0.5 ns和反渗透过程4.2 ns. 为充分利用计算资源和使氢化多孔石墨烯边界稳定, 将x和y方向定为周期性边界, z方向为固定边界. 为了准确地模拟盐水和膜的相互作用, 它们之间范德瓦耳斯力采用Lennard-Jones (LJ)势函数计算, 静电作用采用Particle-Particle Particle-Mesh (PPPM)方法计算, 其中LJ相互作用势参数[19-21]如表1所列. LJ截断半径取10 ?, 静电作用截断半径取12 ?. 因为考虑到计算效率以及带电荷离子和膜上电荷对水分子极性的影响, 水分子选用TIP4P模型, 可以更好地描述离子水合状态. 通过计算能量标准与几何标准下的氢键对比, 发现相差不超过5%. 所以本文采用氢键标准, 也是大多数研究所采用的几何标准[22-24], 即R < 3.5 ?, β < 30 °. 对水合层中氢键统计也是依据此几何定义[21].
| Elements | C (sp2) | CCH | HCH | Ow | Hw | Na+ | Cl– |
| ε/kcal·mol–1 | 0.0859 | 0.046 | 0.0301 | 0.16275 | 0 | 0.1684 | 0117 |
| σ/? | 3.3997 | 2.985 | 2.42 | 3.16435 | 0 | 2.2589 | 5.1645 |
| q/e | 0 | –0.115 | 0.115 | –1.0484 | 0.5252 | 1 | –1 |
表1LJ势能参数
Table1.LJ potential parameters.

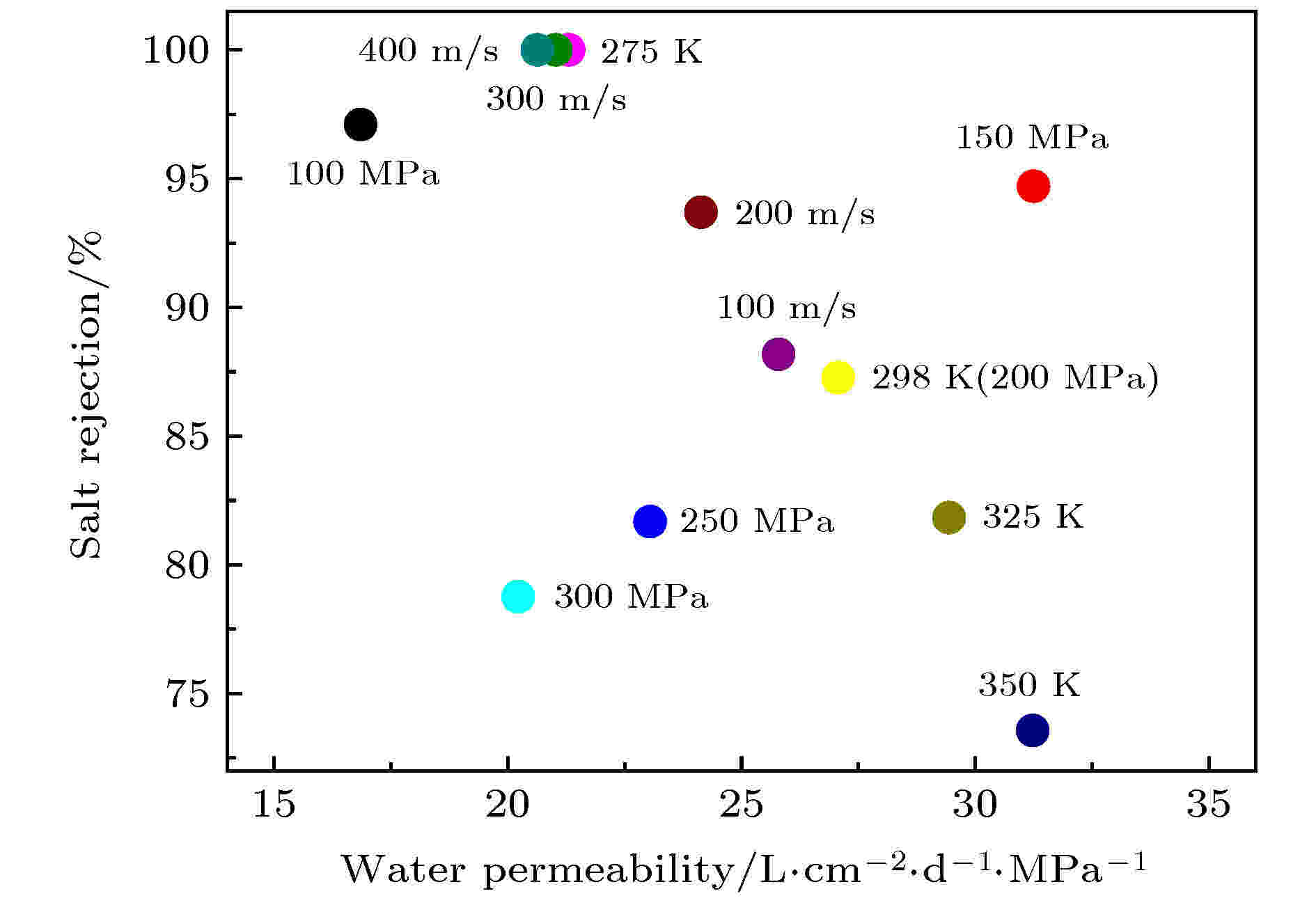

图 2 不同压力、温度、速度条件下孔径为1.2 nm的盐离子截留率和水通量的关系Figure2. Salt rejection versus water permeability for the porous grapheme with pore diameter of 1.2 nm under different pressure, temperature and shearing speed conditions.
| τ = 200 MPa, v = 0 | T = 298 K, v = 0 | T = 298 K, τ = 200 MPa | ||||||||||||
| T/K | τ/MPa | v/m·s–1 | ||||||||||||
| 275 | 298 | 325 | 350 | 100 | 150 | 250 | 300 | 100 | 200 | 300 | 400 | |||
| Q | 0.72 | 0.84 | 0.87 | 0.88 | 0.76 | 0.97 | 0.87 | 0.78 | 0.88 | 0.83 | 0.84 | 0.83 | ||
表2孔径为1.2 nm下选择性和渗透性效益权衡
Table2.Trade-offs between selectivity and permeability with pore diameter of 1.2 nm.
所采用的水通量计算公式和截留率计算公式分别为
所采用的效益计算公式为
在压力驱动下盐水区的水分子不断通过反渗透膜, 但离子被滞留下来, 导致盐水区渗透膜附近离子浓度不断增加产生浓差极化现象[27]. 在膜附近不断提高的盐浓度会与其他区域溶液产生浓度差, 使局部渗透压和流体阻力增加, 而促使水通量不断减少. 当膜表面浓度增加到饱和度后, 可能会产生结晶和沉积, 造成纳米孔堵塞反渗透膜报废等危害. 如上所述, 离子可能倾向于阻塞膜壁上的孔, 这在海水淡化反渗透中被称为结垢问题. 工业上, 一般通过提高高浓度水的流速和原溶液温度去降低浓差极化, 从而提高反渗透效益和反渗透膜寿命. Li等[28]制作的反渗透脱盐纳米离心机, 利用原溶液和渗透膜的相对运动使之具有防污功能, 对反渗透膜防污去垢具有启发意义.
在本模型中, 为了削弱浓差极化现象预防结垢, 分别模拟了升高体系温度和在反渗透膜上施加剪切速度产生溶液与膜的相对运动对反渗透特性的影响. 如图3(a)、图4(a)和图4(b)所示, 统计了反渗透过程中在膜1 nm范围内盐水区的盐离子占总盐离子的占比和反渗透膜端口盐水区水分子和氢键状态. 在剪切速度为0—400 m/s时, 盐离子的占比随速度的增加而减少, 端口处的水分子随之增加. 所以对于氢化多孔石墨烯作反渗透膜施加剪切作用, 可以有效削弱浓差极化现象. 而随着温度的增加端口的水分子数减小, 所以温度的升高并不能削弱浓差极化现象. 但是从图2可知, 在保持200 MPa的驱动力和控制温度在298 K的条件下, 水通量随着剪切速度的增加而减少. 结合图4(a)中盐水原溶液每个水分子平均氢键数随速度的增加而增加, 氢键对水分子运动起阻碍作用, 这也就解释了水通量的减少. 根据图3(b)盐水区z向氢键和速度呈负相关, 氢键在距膜1.5 nm范围内波动较大, 且对速度的增加起到阻碍作用. 反渗透主要发生在氢化多孔石墨烯的纳米孔处, 此处水分子运动将更为集中和剧烈, 所以研究水分子通过纳米孔周围的氢键状态是十分有意义的. 在盐水区, 以纳米孔的中心为球心、半径为1.5 nm 的半球区域记为端口, 并统计端口内每个水分子所含氢键数. 通过图4(a)和图4(b)可知, 相比盐水溶液的氢键数, 氢化多孔石墨烯孔端口处的水分子的氢键较小, 端口处的水分子较为活跃, 有利于水渗透. 另一方面, 通过表2中速度为100 m/s的效益好于无剪切作用下的效益, 可以得知剪切作用还可以提升反渗透效益.

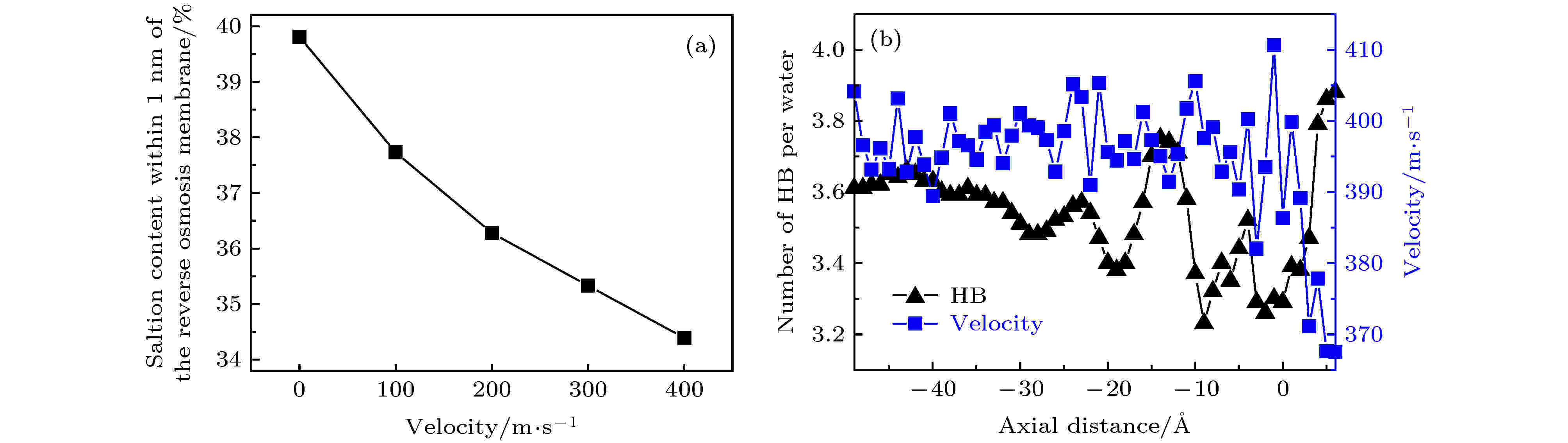

图 3 在盐水区距离石墨烯膜1 nm范围内盐离子占总盐离子的占比随速度的变化; (b) 当剪切速度为400 m/s时, 盐水区氢键和速度的z向分布Figure3. (a) Proportion ratio of salt ions in the brine zone to the total salt ion in the range of 1 nm of the membrane; (b) the z-directional distribution of hydrogen bonds (HB) and velocity in brine zone when the shearing speed is 400 m/s.

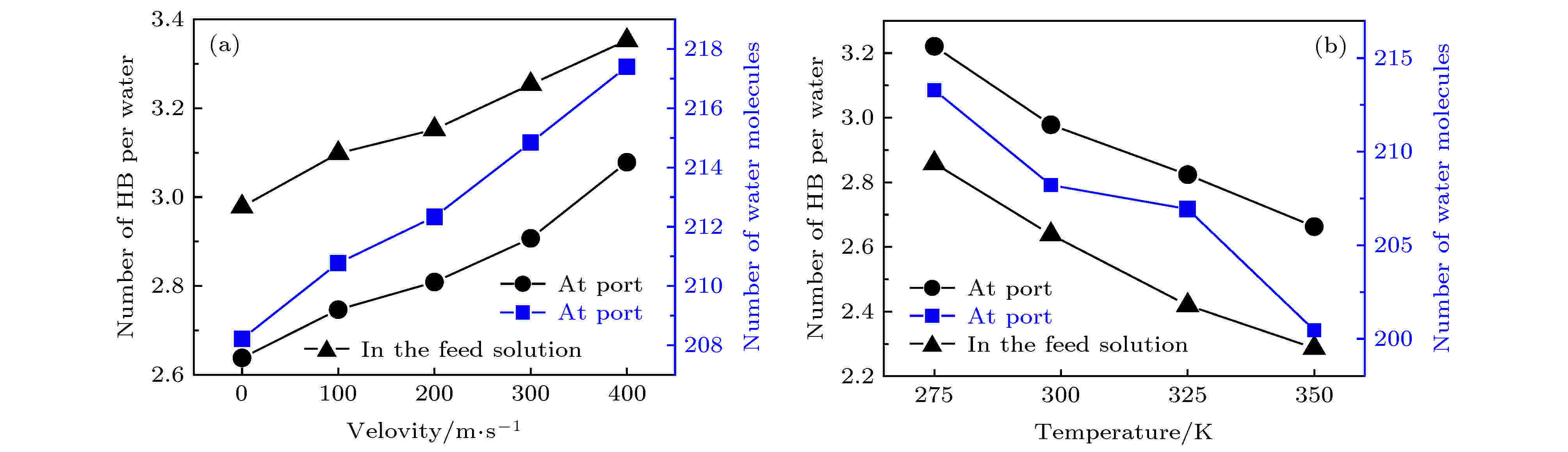

图 4 盐水区平均每个水分子氢键数和端口水分子数及其氢键平均数的z向分布关系图 (a) 在不同剪切速度下; (b) 在不同温度下Figure4. The z-directional distribution relationship between the number of hydrogen bonds per water molecule and the number of port water molecules and their hydrogen bond average in the feed solution: (a) Different shearing speeds; (b) different temperatures.
综上, 本模型通过施加切向作用可以减弱浓差极化现象. 对于一个恒温系统, 计算分子自由能是统计其能量消耗的重要手段. 本文通过反渗透发生前后自由能之差和轴向分布密度来计算能障(potential of mean force, PMF)[29], 来解释粒子通过纳米孔的难易程度. 所采用的自由能差值计算公式和能障计算公式为

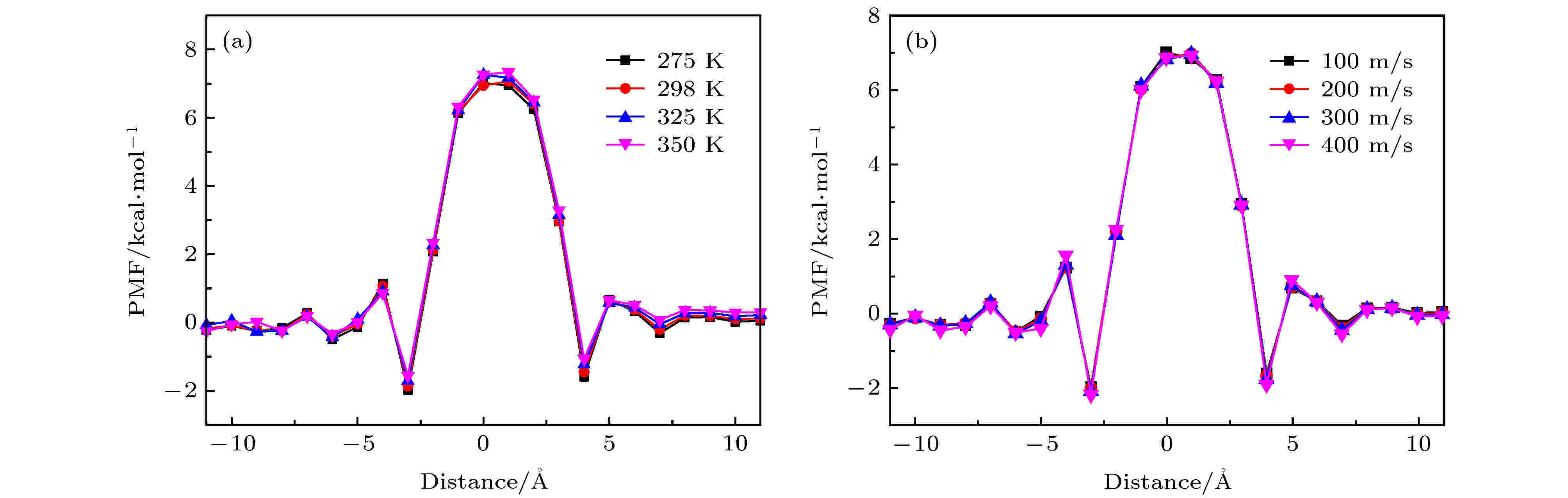

图 5 (a) 驱动力为200 MPa无剪切作用时, 水分子沿z轴方向转移的能障随温度的变化; (b) 驱动力为200 MPa时, 水分子沿z轴方向转移的能障随剪切速度的变化Figure5. (a) The PMF of water molecules along the z-axis at different temperatures for the membrane without shearing; (b) the PMF of water molecules along the z-axis for different shear speeds. The driving pressure in feed solution is 200 MPa.

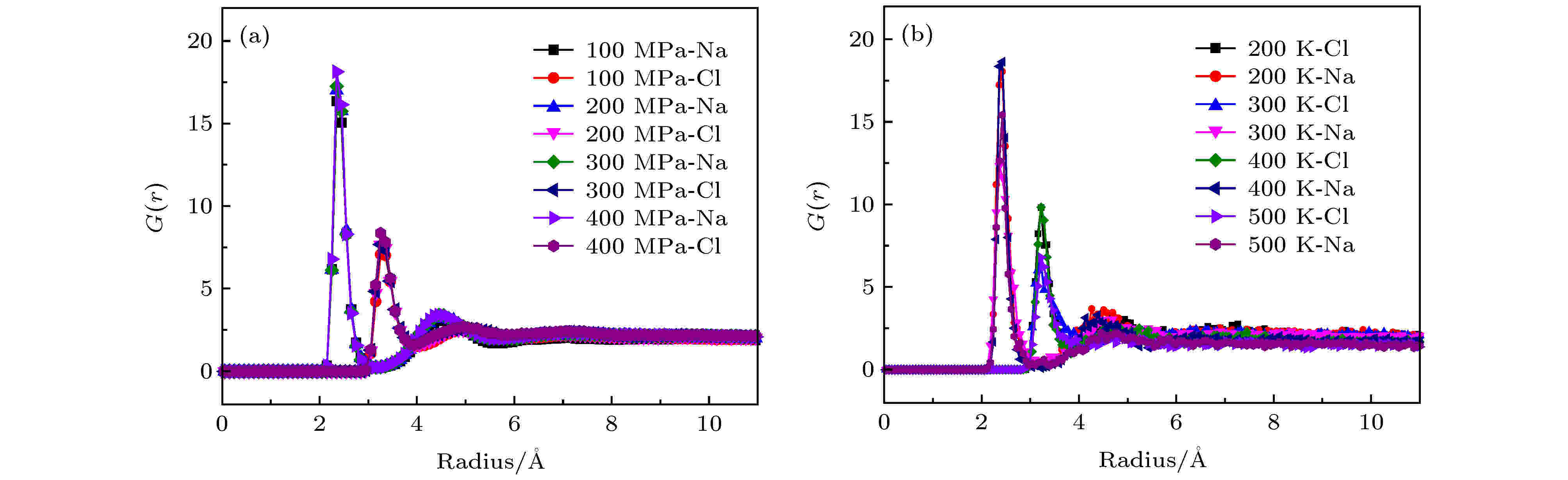

图 6 (a) 不同驱动压力下, 水分子和盐离子径向分布函数G(r); (b) 不同温度下, 水分子和盐离子径向分布函数G(r)Figure6. (a) Radial distribution function G(r) of water molecules and salt ions under different driving pressures; (b) radial distri-bution function G(r) of water molecules and salt ions at different temperatures.

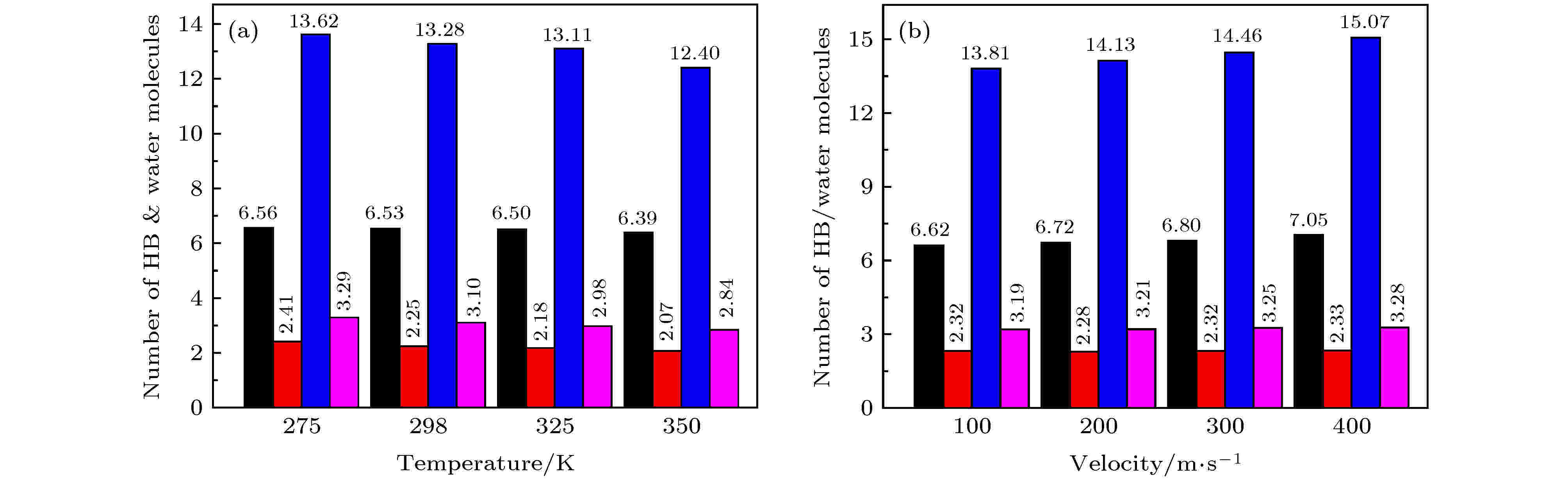

图 7 (a)不同温度和(b)不同剪切速度下的水合状态图, 其中包含第一水合层水分子平均数(黑色)、第一水合层水分子氢键平均数(红色)、第二水合层水分子平均数(蓝色)和第二水合层(紫色)水分子氢键平均数Figure7. (a) Hydration state diagram at different temperatures; (b) hydration state diagram at different shear velocities. Black square: The number of water molecules in first hydration shell. Red square: HB in first hydration shell. Blue square: The number of water molecules in second hydration shell. Purple square: HB in second hydration shell.
理想的反渗透膜要具有高水通量、高截留率的特点, 而水通量和截留率的背反效应一直是难以解决的问题[30]. 本文通过增大孔径和施加剪切作用, 或许将是一个可实现的解决方案. 如图8(a)所示, 大部分情况下1.6 nm的氢化多孔石墨烯水通量都能达到100 L/(cm2·d·MPa)以上. 如表3所列, 最佳效益点是在100 MPa驱动力, 能够在保持93%的离子截留率时水通量达210 L/(cm2·d·MPa). 即使为了高截留率设置剪切速度为400 m/s时, 水通量也高于孔径为1.2 nm的氢化多孔石墨烯的最佳效益点. 但是随着孔径的增大, 反渗透体系对于温度和驱动力的变化变得更加敏感, 温度的升高和驱动力的增大容易使截留率低于75%. 当孔径为1.2 nm时, 相对于其他更大的驱动力, 驱动力为100 MPa的水通量是最低的. 但是在孔径为1.6 nm时, 100 MPa驱动力的水通量却是最大的. 这说明反渗透需要足够的驱动压力克服能障, 才能获得较大的水通量. 反渗透膜的孔径对离子截留率起到决定性作用, 孔径为0.82 nm的反渗透膜盐离子截留率能够达到100%, 但是如图8(b)所示, 同等条件下孔径为0.82 nm的反渗透膜最大水通量只有孔径为1.2 nm的1/6. 所以孔径对水通量和截留率都有决定性影响, 必须提高孔径才能极大地提升反渗透系统效益.
| τ = 200 MPa, v = 0 | T = 298 K, v = 0 | T = 298 K, τ = 200 MPa | ||||||||||||
| T/K | τ/MPa | v/m·s–1 | ||||||||||||
| 275 | 298 | 325 | 350 | 100 | 150 | 250 | 300 | 100 | 200 | 300 | 400 | |||
| Q | 0.65 | 0.73 | 0.70 | 0.69 | 0.96 | 0.85 | 0.66 | 0.61 | 0.63 | 0.65 | 0.60 | 0.60 | ||
表3孔径为1.6 nm下选择性和渗透性效益权衡
Table3.Trade-offs between selectivity and permeability with pore diameter of 1.6 nm.

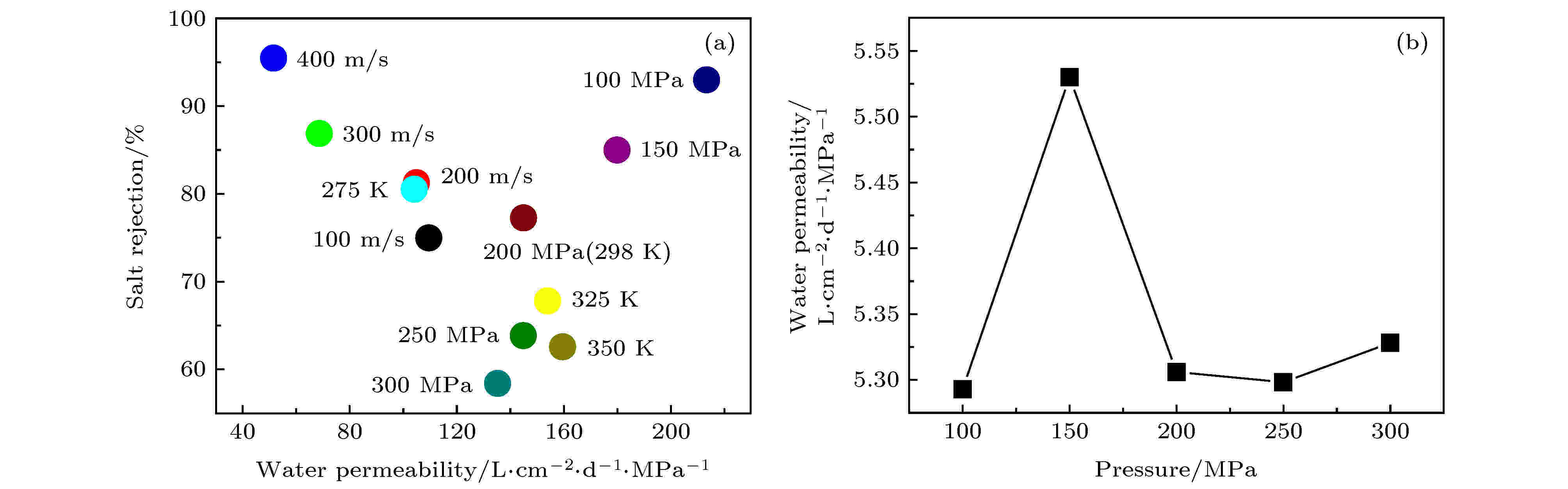

图 8 (a) 不同驱动力、温度、速度条件下, 孔径为1.6 nm的氢化多孔石墨烯盐离子截留率和水通量的关系; (b) 在温度为298 K、剪切速度为0的条件下, 孔径为0.82 nm的不同驱动力的水通量Figure8. (a) Salt rejection versus water permeability for pore diameter of 1.6 nm under different conditions of pressure, temperature and speed; (b) water permeability as a function of driving pressure for the pore diameter of 0.82 nm at the temperature of 298 K and the shearing speed of 0.
