删除或更新信息,请邮件至freekaoyan#163.com(#换成@)

电磁场中施主中心量子点内磁极化子态寿命与qubit退相干

本站小编 Free考研考试/2021-12-29

摘要:采用Lee-Low-Pines变换和Pekar类型变分法推导出非对称高斯势施主中心量子点中磁极化子的基态和激发态能量和波函数, 进而构造了qubit所需的二能级结构. 基于费米黄金规则研究了磁极化子基态的衰变. 通过研究电磁场下材料的介电常数比、电声耦合常数和温度对非对称高斯势施主中心量子点中磁极化子基态寿命的影响, 揭示了材料属性与温度、电磁场等环境因素对量子点qubit退相干的影响, 进而揭示了体纵光学声子效应导致量子点qubit退相干的机理.
关键词: 施主中心量子点/
非对称高斯势/
磁极化子/
寿命/
退相干

English Abstract


--> --> -->
量子信息是量子力学和信息科学的交叉学科. 量子信息的载体可以是任意两态的微观体系, 但各种体系用作量子信息载体各有利弊, 而半导体量子点方案吸引了大量关注[1-5], 原因是量子点具有生长可控、能级结构可调、易于实现大规模集成和器件小型化等优点. 量子信息的存储和处理单位是qubit, 所谓qubit是指满足正交归一的两个量子态$\left| 0 \right\rangle $$\left| 1 \right\rangle $的叠加态: $\left| {{\rm{qubit}}} \right\rangle = {c_1}\left| 0 \right\rangle + {c_2}\left| 1 \right\rangle, $ ${\left| {{c_1}} \right|^2} + {\left| {{c_2}} \right|^2} = 1$. 在量子信息中无论是量子的并行运算还是量子模拟, 都基于量子态的相干性. 然而, 量子态的相干性是不稳定的, 极容易受到外界影响, 结果将导致量子相干性的衰减, 称为qubit的退相干或消相干, 失去了相干性, 量子计算的优越性就消失殆尽. 因此, 量子退相干问题已经成为量子信息发展中的一个重大障碍, 怎样消除或减小量子消相干自然成为了量子信息领域的研究热点. 许多抑制退相干的方案被提出, 如利用电场[6]、电子自旋[7]、自旋-轨道耦合[8]、磁场[9]、库仑束缚势[10]、环境温度[11,12]等抑制退相干的理论方法. 同时, 许多不同函数被尝试用来量化量子相干性, 如基于相对熵[13]、保真度[14]、迹距离[15]、量子关联[16,17]以及偏斜信息[18,19]等相干性的度量. 最近, 用两态极化子激发态寿命来量化量子点qubit退相干的度量方案, 引起了许多****的关注和讨论[20-25]. 这是因为大多数人工微结构都是由极性半导体材料制备的, 声子效应强烈地影响着量子点qubit的退相干, 而且维度越低, 其声子效应越显著. 然而, 不难看出, 上述关于声子效应对半导体量子点qubit相干性的影响的研究, 仍存在研究不够充分的方面, 亟待完善. 因为上述工作都局限于用两态极化子激发态的寿命来量化qubit的退相干时间. 从物理机制上考虑, 用两态极化子激发态寿命来量化量子点qubit退相干的度量方案, 其实质是用极化子激发态的衰变时间来量化qubit的退相干时间的量度. 然而, 迄今为止, 人们对两态极化子基态的衰变如何影响量子点qubit相干性的问题研究甚少. 毋庸置疑, 这是一个同等重要的研究课题. 因为对于极化子量子态的相干性而言, 无论是其激发态的衰变, 还是其基态的衰变, 同样都将破坏或衰减其qubit的相干性. 本文将通过研究两态极化子基态寿命, 进一步揭示LO声子效应导致量子点qubit退相干的机理.
目前, 已有一些研究极化子态寿命方面的实验工作[26,27]和理论工作[28-31]报道, 其结果表明, 研究极化子态的衰变不仅具有基础理论意义, 也具有重要的应用前景. 本文研究了非对称高斯势施主中心量子点中磁极化子基态寿命, 揭示了电磁场下材料的介电常数比和电声耦合常数对施主中心量子点qubit相干性的影响.
施主中心量子点体系由一个电子和位于量子点中心的一个带正电的施主杂质构成. 这里考虑电子同时受到量子点局域限定势和施主杂质库仑势作用, 并与介质中体纵光学(LO)声子场相互作用. 分别用非对称高斯势${V_{\rm{G}}}(z)$(如图1所示)和抛物势${V_{\rm{P}}}(x, y)$描写电子在沿量子点生长方向($z$轴方向)及其垂直方向(O-xy平面)的受限. 沿$z$轴方向分别施加电场${{F}}$和磁场${{A}} = B\left( { - y, x, 0} \right)/2$, 则电磁场-施主杂质-电子-LO声子场相互作用体系的哈密顿量可以写成[24,25]:
图 1 非对称高斯势曲线
Figure1. Asymmetric Gaussian (AG) potential curve.

$\begin{split} H ={}& {H_{\rm{e}}} + {V_{\rm{E}}}(z) + {V_{\rm{G}}}(z) + {V_{\rm{P}}}(\rho ) + {V_{\rm{C}}}(r) \\ &+ {H_{{\rm{ph}}}} + {H_{{\rm{e - ph}}}}, \end{split}$
其中
${H_{\rm{e}}} = \frac{1}{{2{m_{\rm{b}}}}}{\left( {{{p}} + \frac{{e{{A}}}}{c}} \right)^2},\tag{1a}$
${V_{\rm{G}}}(z) = \left\{ \begin{aligned} &- {V_0}\exp \left( { - \frac{{{z^2}}}{{\left( {2{L^2}} \right)}}} \right), \;\; z \geqslant {\rm{0}},\\&\infty , \qquad\qquad\qquad\qquad~~ z < 0,\end{aligned} \right.\tag{1b}$
${V_{\rm{P}}}(\rho ) = \frac{1}{2}{m_{\rm{b}}}\omega _0^2{\rho ^2},\tag{1c}$
${V_{\rm{E}}}(z) = - z{e^*}F,\tag{1d}$
${V_{\rm{C}}}(r) = - \frac{{{e^2}}}{{{\varepsilon _\infty }r}},\tag{1e}$
$ {H_{{\rm{LO}}}} = \sum\nolimits_{{k}} {\hbar {\omega _{{\rm{LO}}}}b_{{k}}^ + {b_{{k}}}} ,\tag{1f} $
$ {H_{{\rm{e - LO}}}} = \sum\nolimits_k {\left( {{v_k}{b_k}{{\rm{e}}^{{\rm{i}}{{k}} \cdot {{r}}}} + v_k^*b_k^ + {{\rm{e}}^{ - {\rm{i}}{{k}} \cdot {{r}}}}} \right)},\tag{1g} $
分别表示电子的动能、电子沿量子点生长方向及其垂直方向的约束势能、电场引起的附加能量、电子在施主中心电场中的库仑势能、LO声子场的能量和电子-LO声子耦合能. ${m_{{\rm{ b}}}}$是电子的带质量, ${{r}}$${{p}}$分别表示电子的空间位矢和动量, ${\omega _{{\rm{ }}0}}$为抛物势受限强度, ${V_0}$表示非对称高斯势阱的阱深且${V_0} > 0$, $L$表示其阱宽, 亦称量子点的有效厚度. 对于$z/L \ll 1$, $V(z) \approx - {V_0} + \xi {z^2}$, 高斯势可以由抛物势近似. (1)式中其他物理量的意义与文献[24,25]相同.
讨论变分函数${U^{ - 1}}HU$$\left| \varPsi \right\rangle $态中的期待值的变分极值问题, 按照变分原理,
${\rm{\delta }}\bar H = {\rm{\delta }}\left\langle \varPsi \right|{U^{ - 1}}HU\left| \varPsi \right\rangle = 0,$
这里
$U = \exp \left[ {\sum\limits_k {\left( {{f_k}b_k^ + - f_k^*{b_k}} \right)} } \right]$
是Lee-Low-Pines幺正变换[32], 其中${f_k}(f_k^*)$为变分参数. 依据Pekar类型的变分法[33], 分别选择体系的基态$\left| {{\varPsi _0}} \right\rangle $和激发态$\left| {{\varPsi _1}} \right\rangle $试验波函数为:
$\left| {{\varPsi _0}} \right\rangle = \sqrt 2 {{\text{π}}^{ - 3/4}}\lambda _0^{3/2}\exp \left[ { - \frac{1}{2}\lambda _{{\rm{ }}0}^{{\rm{ }}2}\left( {{x^2} + {y^2} + {z^2}} \right)} \right]\left| {{0_{{\rm{ph}}}}} \right\rangle , $
$\left| {{\varPsi _1}} \right\rangle = 2{{\text{π}}^{ - 3/4}}\lambda _{{\rm{ 1}}}^{{\rm{ 5/}}2}z\exp \left[ { - \frac{1}{2}\lambda _{{\rm{ 1}}}^{{\rm{ }}2}\left( {{x^2} + {y^2} + {z^2}} \right)} \right]\left| {{0_{{\rm{ph}}}}} \right\rangle , $
其中, ${\lambda _0}$${\lambda _1}$为变分参数, $\left| {{0_{{\rm{ph}}}}} \right\rangle $是LO声子的真空态, 由${b_k}\left| {{0_{{\rm{ph}}}}} \right\rangle = 0$确定. 将(1)式、(3)式—(5)式分别代入(2)式中, 可确定变分参数${f_k}(f_k^*)$${\lambda _0}({\lambda _1})$如下:
${f_k}({\lambda _0}) = - \frac{{v_k^*}}{{\hbar {\omega _{{\rm{LO}}}}}}\exp \left( { - \frac{{{k^2}}}{{4\lambda _{{\rm{ }}0}^2}}} \right), $
${f_k}({\lambda _{{\rm{ }}1}}) \!=\! - \frac{{v_k^*}}{{\hbar {\omega _{{\rm{LO}}}}}}\exp \!\left( { - \frac{{{k^2}}}{{4\lambda _{{\rm{ }}1}^2}}} \right)\!\left[\! {\left( {1 \!-\! \frac{{k_z^2}}{{4\lambda _{{\rm{ }}1}^2}}} \right) \!+\! \frac{2}{{\sqrt {\text{π}} }}\frac{{{\rm{i}}{k_z}}}{{{\lambda _{{\rm{ }}1}}}}} \right],$
$\begin{split}& \lambda _0^4 - \frac{{m_{\rm{b}}^{\rm{2}}}}{{6{\hbar ^2}}}\left( {4\omega _0^2 + \omega _{\rm{c}}^{\rm{2}}} \right) + \frac{2}{3}\frac{{{m_{\rm{b}}}{e^*}F{\lambda _0}}}{{\sqrt {\text{π}} {\hbar ^2}}}\\ & - \frac{{{m_{\rm{b}}}{V_0}}}{{6{L^2}{\hbar ^2}}}{\left( {1 + \frac{1}{{2{L^2}\lambda _0^2}}} \right)^{ - 3/2}}\\ & - \frac{2}{{3\sqrt {\text{π}} }}\frac{{{m_{\rm{b}}}\lambda _0^3}}{{{\hbar ^2}}}\alpha {r_{\rm{p}}}\hbar {\omega _{{\rm{LO}}}}\left( {\sqrt 2 + \frac{4}{{1 - \eta }}} \right) = 0,\end{split}$
$\begin{split}& \lambda _1^4 - \frac{{m_{\rm{b}}^{\rm{2}}}}{{10{\hbar ^2}}}\left( {4\omega _0^2 + \omega _{\rm{c}}^{\rm{2}}} \right) + \frac{4}{5}\frac{{{m_{\rm{b}}}{e^*}F{\lambda _1}}}{{\sqrt {\text{π}} {\hbar ^2}}} \\ &- \frac{{3{m_{\rm{b}}}{V_0}}}{{10{L^2}{\hbar ^2}}}{\left( {1 + \frac{1}{{2{L^2}\lambda _1^2}}} \right)^{ - 5/2}} - \bigg(\frac{{49\sqrt 2 }}{{10}} + \frac{{8\sqrt 2 }}{{\text{π}}} \\& + \frac{{16}}{{1 - \eta }} \bigg)\frac{{{m_{\rm{b}}}}}{{15\sqrt {\text{π}} {\hbar ^2}}}\lambda _1^3\alpha {r_{\rm{p}}}{\omega _{{\rm{LO}}}} = 0.\end{split}$
利用这些变分参数并经冗长计算, 可分别得到磁极化子基态的LO声子平均数${N_0}$、基态能量${E_0}$、激发态的LO声子平均数${N_1}$和激发态能量${E_1}$, 其中
${N_0} = \sum\limits_k {{{\left| {{f_k}} \right|}^2} = } \frac{1}{2}{\left( {\frac{2}{{\text{π}}}} \right)^{1/2}}\alpha {r_{\rm{p}}}{\lambda _{0}}, $
$\begin{split}{E_0} =\; & \frac{{3{\hbar ^2}\lambda _{{\rm{ }}0}^2}}{{4{m_{\rm{b}}}}} + \frac{{{m_{\rm{b}}}\omega _0^2}}{{2\lambda _{{\rm{ }}0}^2}} - \sqrt {\frac{2}{{\text{π}}}} \alpha {\lambda _{{\rm{ }}0}}{r_{\rm{p}}}\hbar {\omega _{{\rm{LO}}}} \\ &- \frac{{{V_0}}}{2}{\left( {1 + \frac{1}{{2{L^2}\lambda _{{\rm{ }}0}^2}}} \right)^{ - 1/2}}\\ &- \frac{{{e^*}F}}{{\sqrt {\text{π}} {\lambda _{{\rm{ }}0}}}} + \frac{{{m_{\rm{b}}}\omega _{\rm{c}}^{\rm{2}}}}{{8\lambda _{{\rm{ }}0}^2}} - \frac{4}{{\sqrt {\text{π}} }}\frac{{{\lambda _{{\rm{ }}0}}{r_{\rm{p}}}}}{{1 - \eta }}\alpha \hbar {\omega _{{\rm{LO}}}},\end{split}$
$\begin{split}{E_1} \!=\! \; & \frac{{5{\hbar ^2}\lambda _{{\rm{ 1}}}^2}}{{4{m_{\rm{b}}}}} \!+\! \frac{{{m_{\rm{b}}}\omega _0^2}}{{2\lambda _{{\rm{ 1}}}^2}} \!-\! \left( {\frac{{49}}{{60}}\sqrt {\frac{2}{{\text{π}}}} \!+\! \frac{4}{3}\frac{{\sqrt {2{\text{π}}} }}{{{{\text{π}}^{\rm{2}}}}}} \right)\alpha {\lambda _{{\rm{ 1}}}}{r_{\rm{p}}}\hbar {\omega _{{\rm{LO}}}}\\ &- \frac{{{V_0}}}{2}{\left( {1 + \frac{1}{{2{L^2}\lambda _{{\rm{ 1}}}^2}}} \right)^{ - 3/2}} - \frac{{2{e^*}F}}{{\sqrt {\text{π}} {\lambda _{{\rm{ 1}}}}}} \\ &+ \frac{{{m_{\rm{b}}}\omega _{\rm{c}}^{\rm{2}}}}{{8\lambda _{{\rm{ 1}}}^2}} - \frac{8}{{3\sqrt {\text{π}} }}\frac{{{\lambda _{{\rm{ 1}}}}{r_{\rm{p}}}}}{{1 - \eta }}\alpha \hbar {\omega _{{\rm{LO}}}},\\[-15pt]\end{split}$
式中, $\alpha $为介质的电声耦合常数, $\eta = {\varepsilon _\infty }/{\varepsilon _0}$为介质的介电常数比, ${\omega _{\rm{c}}} = eB/({m_{\rm{b}}}c)$为磁场的回旋频率, ${r_{\rm{p}}} = \sqrt {\hbar /(2{m_{\rm{b}}}{\omega _{{\rm{LO}}}})} $称为极化子半径. 由于电子-声子相互作用和温度的影响, 系统中会发生量子跃迁. 根据费米金定律, 可以得到吸收一个LO声子后从基态到激发态的跃迁几率, 在忽略了电子在反冲效应中吸收和发射声子的过程时, 跃迁速率为${w_0}$[29-31],
$\begin{split}{w_0} =\; & \tau _0^{ - 1} = \frac{{\alpha {\omega _{{\rm{LO}}}}}}{{2{\lambda _0}}}\sqrt {\frac{{2{m_{\rm{b}}}{\omega _{{\rm{LO}}}}}}{\hbar }} {N_0} \\ & \times \ln\left[ {\frac{{{{\left( {\sqrt {\lambda _0^2 + 2{m_{\rm{b}}}{\omega _{{\rm{LO}}}}/\hbar } + {\lambda _0}} \right)}^2}}}{{{{\left( {\sqrt {\lambda _0^2 - 2{m_{\rm{b}}}{\omega _{{\rm{LO}}}}/\hbar } - {\lambda _0}} \right)}^2}}}} \right], \end{split}$
其中${\tau _0}$为极化子基态$\left| {{\varPsi _0}} \right\rangle $的寿命, ${N_0}$为基态LO声子数. 在有限温度下, 电子-声子体系不完全处于基态, 晶格热振动不但激发实声子, 同时也使电子受到激发, 极化子的性质是由电子-声子体系对各种可能状态的统计平均值描述[34]. 根据量子统计理论, (10)式中${N_0}$可由LO声子数统计平均值${\bar N_0}$代替:
${\bar N_0} = {\left[ {\exp \left( {\frac{{\hbar {\omega _{{\rm{LO}}}}}}{{{k_{\rm{B}}}T}}} \right) - 1} \right]^{ - 1}} = {\left[ {\exp \left( \gamma \right) - 1} \right]^{ - 1}}, $
其中$T$为绝对温度, $\gamma = \hbar {\omega _{{\rm{LO}}}}/({k_{\rm{B}}}T)$称为温度参数, ${k_{\rm{B}}}$为玻尔兹曼常数.
图2图14分别给出了施主中心量子点中磁极化子基态LO声子平均数${N_0}$、寿命$ {\tau _0}$和基态与激发态的能隙$\Delta E$的数据曲线. 为了使这些数值曲线呈现的各物理量的变化规律具有普遍性, 图中分别以$\hbar {\omega _{{\rm{LO}}}}$, ${({\omega _{{\rm{LO}}}})^{ - 1}}$, ${\omega _{{\rm{LO}}}}$, ${F_0} = \hbar {\omega _{{\rm{LO}}}}/({e^*}{r_{\rm{p}}})$${r_{\rm{p}}}$作为能量、时间、磁场的回旋频率、电场强度和长度的单位.
图 2 LO声子平均数${N_0}$在不同电声耦合常数$\alpha $下随温度参数$\gamma $的变化
Figure2. Mean number ${N_0}$ of LO phonons as a function of the temperature parameter $\gamma $ at different electron-phonon coupling (EPC) constant $\alpha $.

图 14 磁极化子基态寿命${\tau _0}$在不同电场强度$F$下随抛物势范围${R_0}$的变化
Figure14. The ground-state lifetime ${\tau _0}$ as a function of the range ${R_0}$ of the parabolic potential at different electric field $F$.

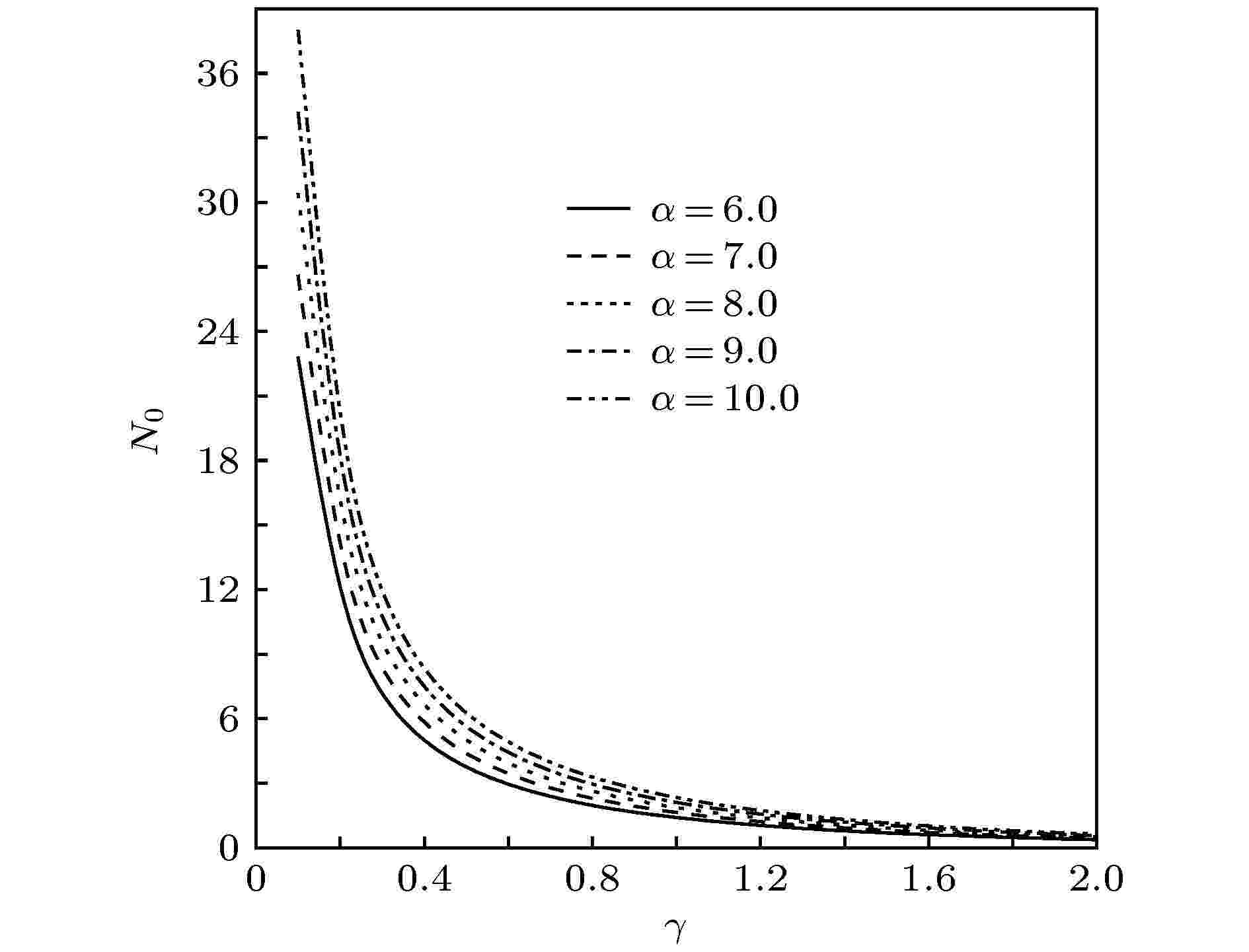

图2描绘了磁极化子基态LO声子平均数${N_0}$在不同电声耦合常数$\alpha $下随温度系数$\gamma $的变化. 可以看出, ${N_0}$$\gamma $的增加而减少, 换言之, 基态LO声子平均数${N_0}$随温度$T$的升高而增多. 这是因为晶格热振动随温度的升高而增大, 致使电子周围声子数量随温度的升高而增多. 由图2还可以看出, 当$\gamma $取定值时, 声子平均数${N_0}$随电声耦合常数$\alpha $的增加而增多, 这是因为随着$\alpha $的增加, 电声相互作用增强, 导致电子周围聚集更多的声子.

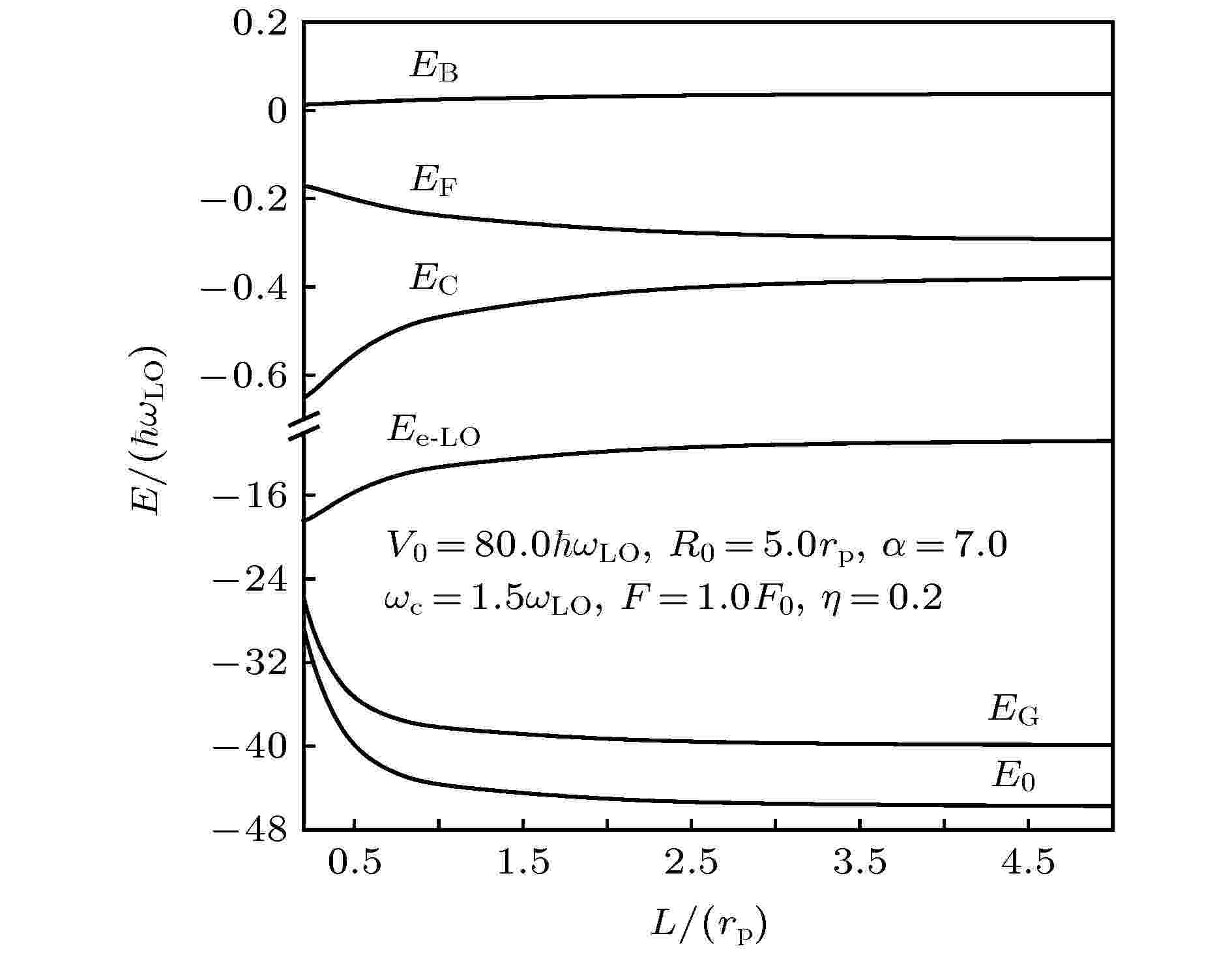

图3给出了磁极化子基态能量${E_0}$及磁场引起的附加能量${E_{\rm{B}}}$、电场引起的附加能量${E_{\rm{F}}}$、电子在施主杂质电场中的库仑能${E_{\rm{C}}}$、电子-LO声子耦合能${E_{{\rm{e - LO}}}}$和高斯势能${E_{\rm{G}}}$等对基态能量的贡献随高斯势阱宽$L$的变化. 图3表明, 磁极化子基态能量的取值${E_0} < 0$, 即磁极化子处于束缚态, 这主要是因为${E_0}$的上述各组成部分对${E_0}$的贡献一般都是负的(${E_{\rm{B}}}$除外).
图 3 磁极化子基态能量${E_0}$及其各组成部分随高斯势阱宽$L$的变化
Figure3. Ground state energy ${E_0}$ of the magnetopolaron and its components versus the well width $L$ of the AG potential.

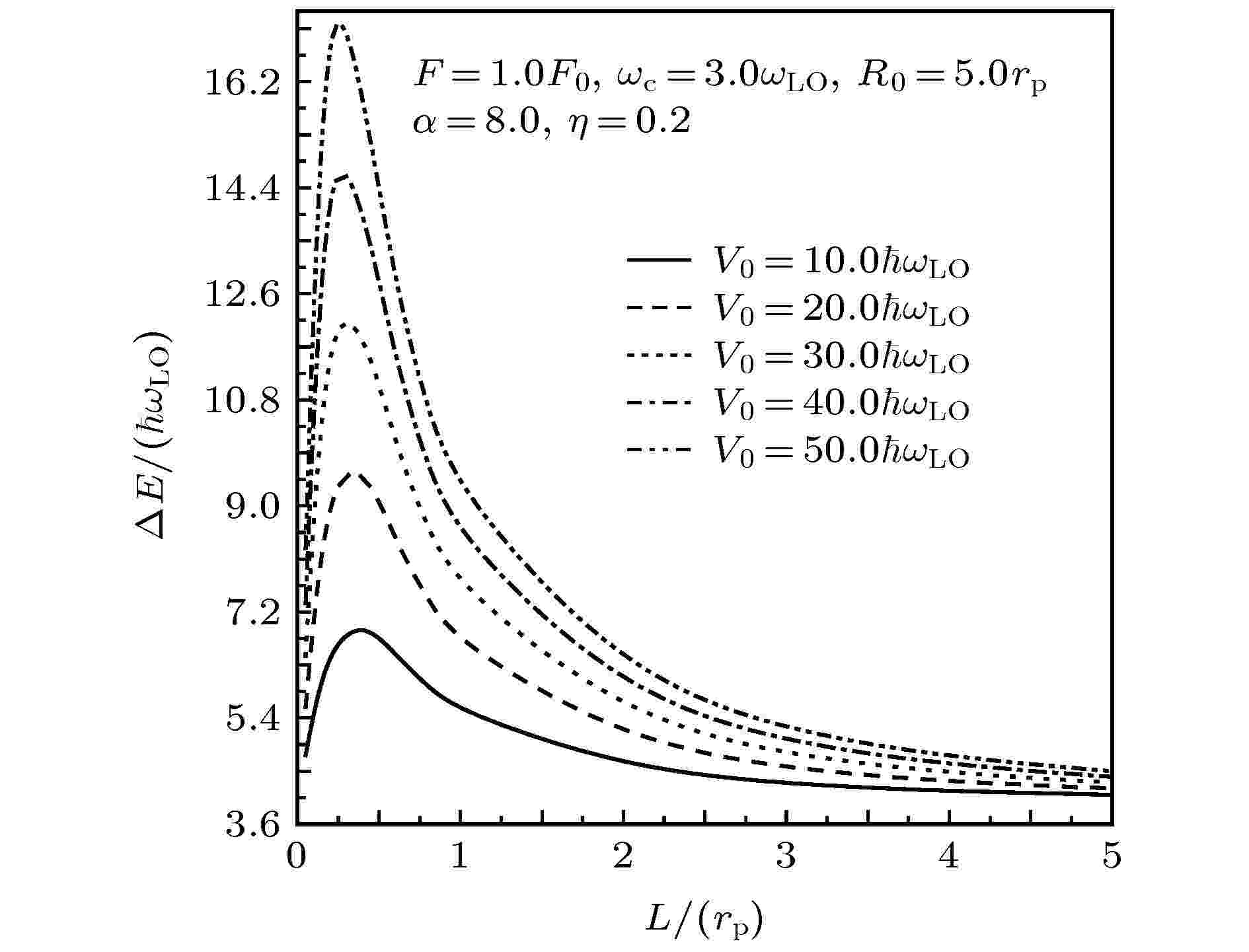

图4描绘了磁极化子基态与激发态的能隙$\Delta E = {E_1} - {E_0}$在高斯势不同阱深${V_0}$下随其阱宽$L$的变化. 可以看出, $\Delta E$$L$的变化规律在$L$的不同取值区间有所不同, 呈现出非对称“高斯分布”的特点. 这是量子点的厚度变化引起的声子效应的具体表现: 首先, 当$L$较大时, $\Delta E$$L$的减小而增大至(在${L_0}$点)一最大值. 这是因为, 磁极化子的基态能量${E_0}$和激发态能量${E_1}$都是负的, 且$\left| {{E_0}} \right| > \left| {{E_1}} \right|$[35]. 另外, 量子点中电子的动能和电子-LO声子耦合能由于粒子纵向($z$轴方向)运动空间$L$被压缩而增大, 致使极化子能量的绝对值增大, 其中, 基态能量$\left| {{E_0}} \right|$$L$的减小而增大的幅度大于激发态能量$\left| {{E_1}} \right|$增大的幅度, 致使能隙$\Delta E = {E_1} - {E_0}$$L$的减小而增大. 其次, 当$L = {L_0}$时, $\Delta E$的取值达到最大值, 这意味着由量子点厚度的变化引起的LO声子效应达到顶峰. 再次, 当$L < {L_0}$时, $\Delta E$从峰值开始随$L$的减小而迅速减小. 这是因为当量子点的有效厚度$L$非常薄时, 其内LO声子数迅速减少, 致使电子-LO声子耦合能的贡献迅速减小. 此时LO声子效应不再占主导, 如有必要, 应该考虑表面光学(SO)声子或界面光学(IO)声子效应, 但这超出了本文的研究范围. 从图4还可以看出, 当$L$取一定值时, 能隙$\Delta E$随高斯势阱深${V_0}$的增加而增大. 这是因为高斯势能${V_{\rm{G}}}(z) = - {V_0}\exp [{z^2}/(2{L^2})] < 0$, 且$|{E_{\rm{G}}}|$${V_0}$的增加而增大, 致使磁极化子能量的绝对值随${V_0}$增加而增大. 而且, 基态能量$\left| {{E_0}} \right|$${V_0}$的增加而增大的幅度大于激发态能量$\left| {{E_1}} \right|$增大的幅度, 导致能隙$\Delta E$${V_0}$的增加而增大.
图 4 能隙$\Delta E$在非对称高斯势不同阱深${V_0}$下随其阱宽$L$的变化
Figure4. Energy gap $\Delta E$ as a function of the well width $L$ at different well depth ${V_0}$ of the AG potential.

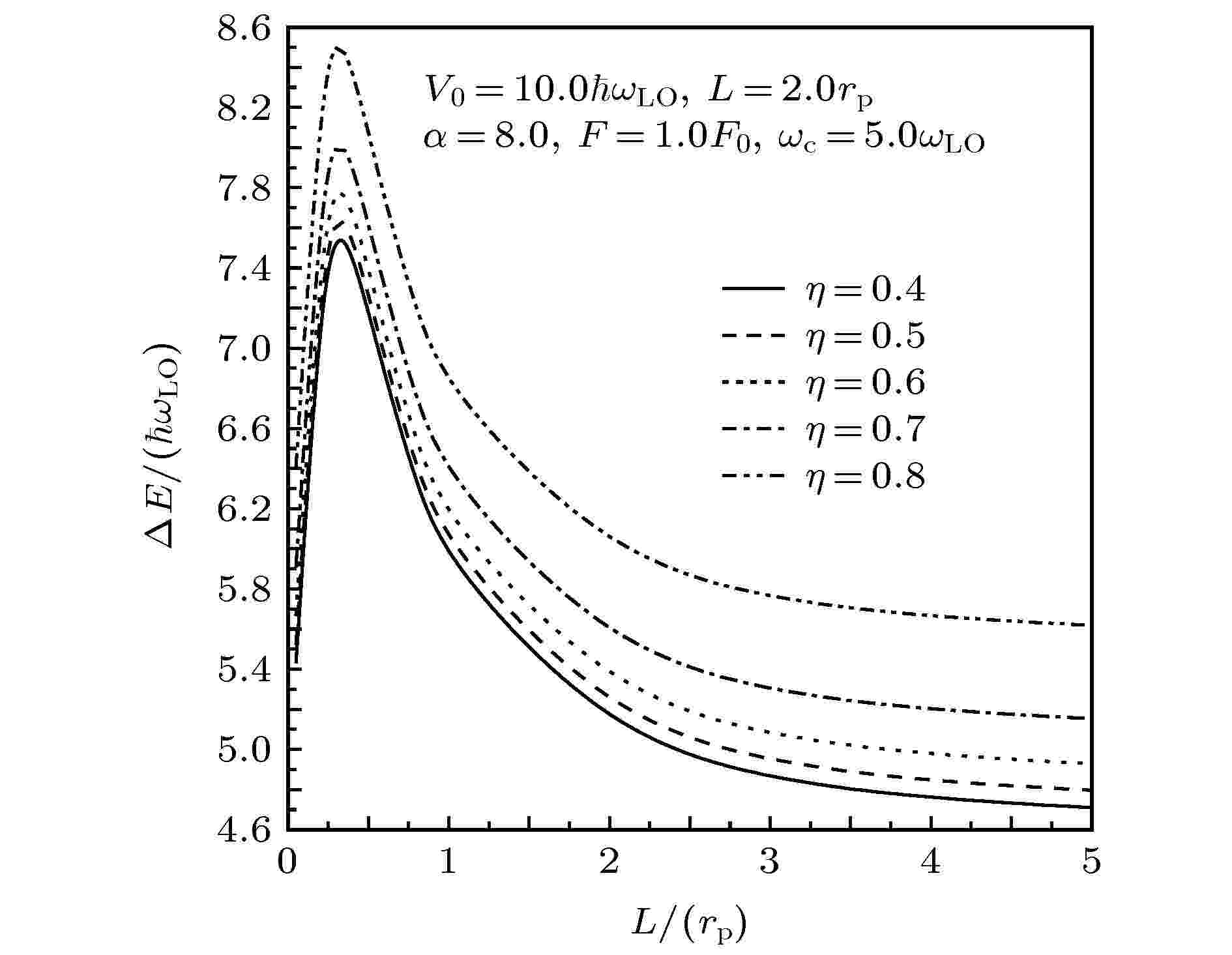

图5描绘了能隙$\Delta E$在不同介电常数比$\eta $下随高斯势阱宽$L$的变化. 可以看出, $\Delta E$$\eta $的增加而增大. 这是因为施主中心杂质电场中电子的库仑势${V_{\rm{C}}} \propto - 1/(1 - \eta )$$\eta $的增加而减小, 使得$|{E_{\rm{C}}}|$对极化子能量的贡献随$\eta $的增加而增大, 而且, 体系基态能量$|{E_0}|$$\eta $的增加而增大的幅度大于激发态能量$|{E_1}|$增大的幅度, 致使能隙$\Delta E$$\eta $的增加而增大.
图 5 能隙$\Delta E$在不同介电常数比$\eta $下随高斯势阱宽$L$的变化
Figure5. Energy gap $\Delta E$ versus the well width $L$ of the AG potential under different dielectric constant (DC) ratio $\eta $.

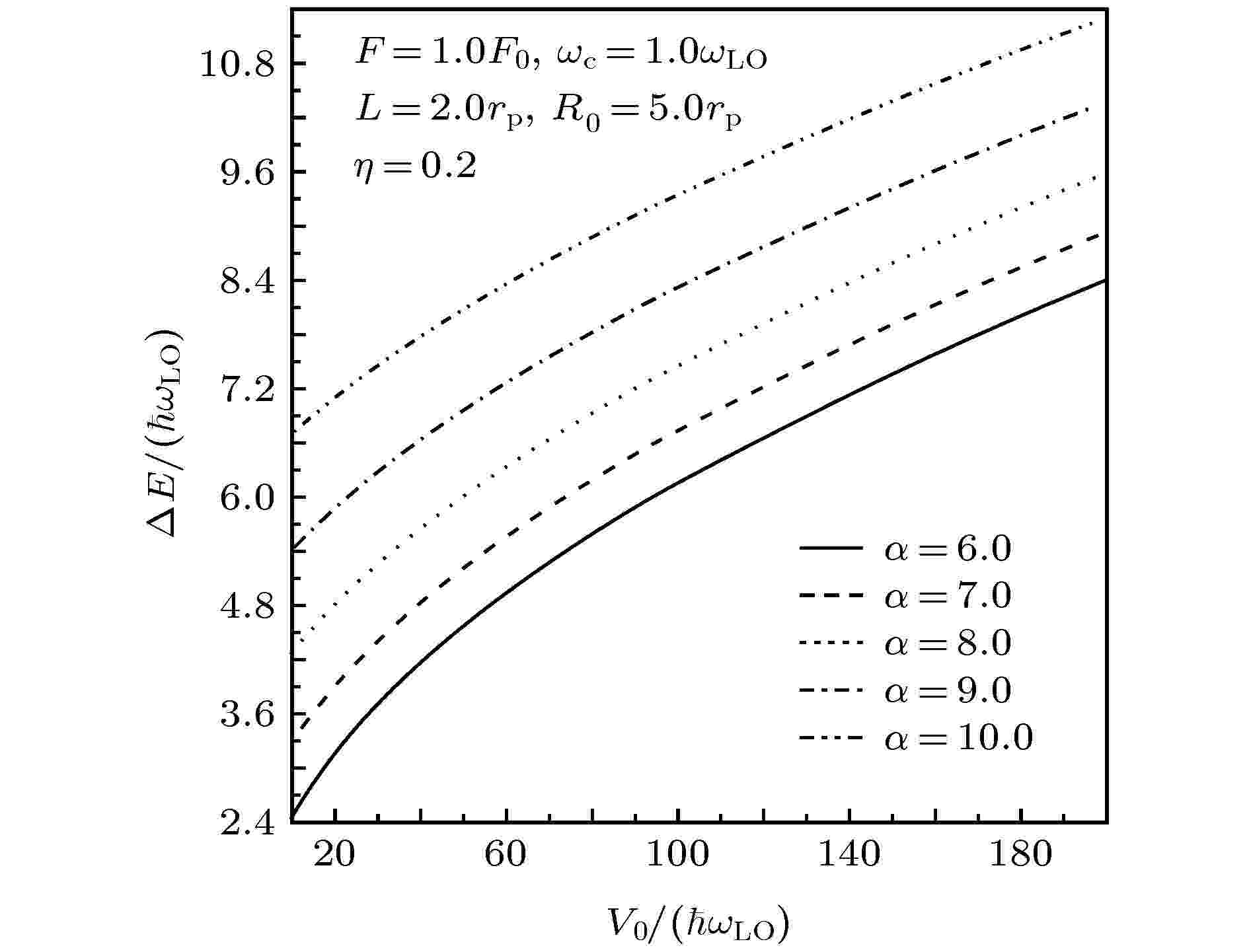

图6给出了能隙$\Delta E$在不同电声耦合常数$\alpha $下随非对称高斯势阱深${V_0}$的变化. 可以看出, 在阱深${V_0}$给定时, 能隙$\Delta E$$\alpha $的增加而增大. 这是因为电声耦合常数$\alpha $越大, 意味着电声耦合越强, 其中, 激发态电声耦合比基态电声耦合弱, 所以能隙$\Delta E$随耦合强度$\alpha $的增大而增大.
图 6 能隙$\Delta E$在不同电声耦合常数$\alpha $下随高斯势阱深${V_0}$的变化
Figure6. Energy gap $\Delta E$ as a function of the well depth ${V_0}$ of the AG potential at different EPC constant $\alpha $.

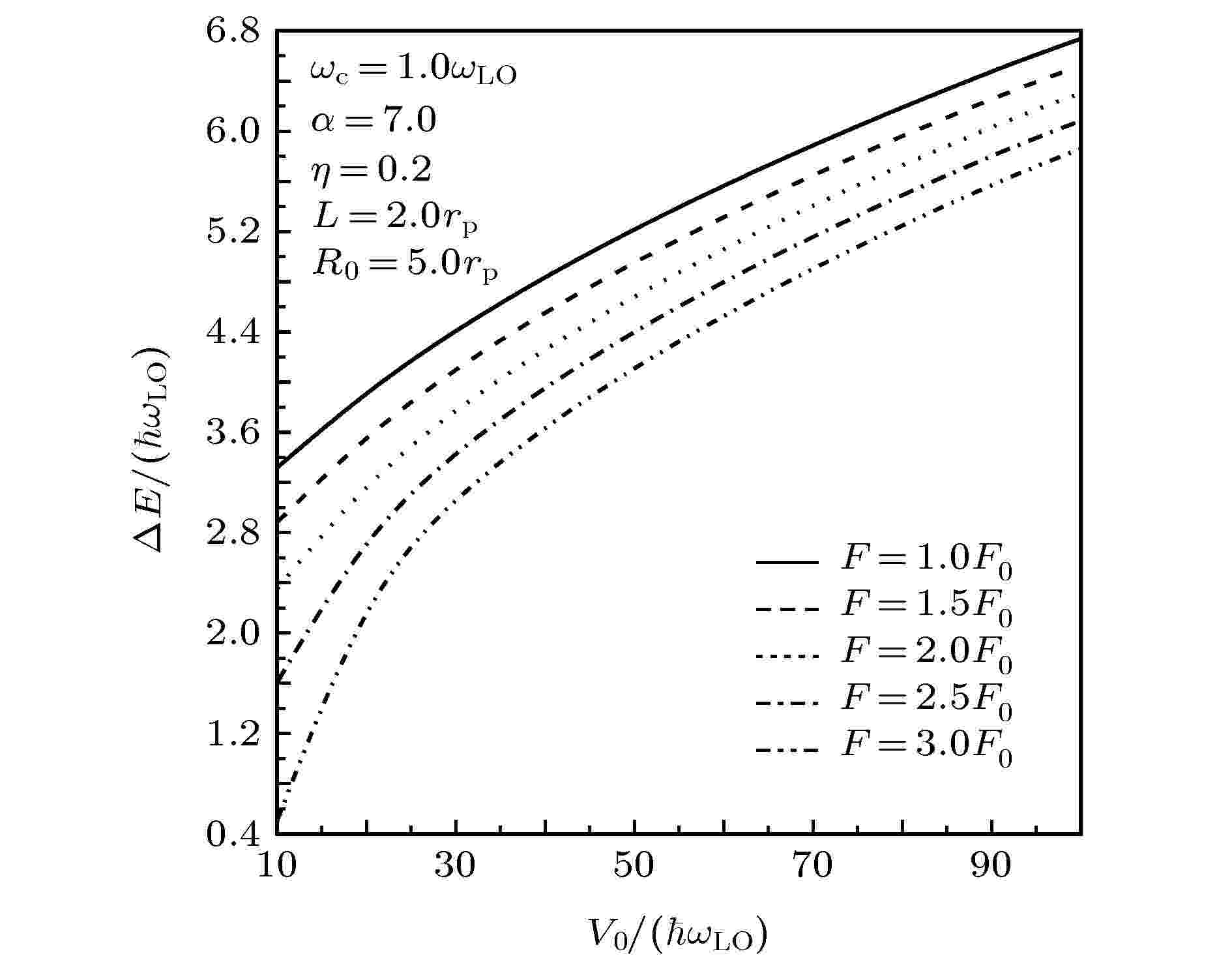

图7给出了能隙$\Delta E$在不同电场强度$F$下随非对称高斯势阱深${V_0}$的变化. 可以看出, 当阱深${V_0}$取一定值时, 能隙$\Delta E$随电场强度F的增加而减小. 这是由于施加电场将削弱介质的极化[34], 致使电声耦合强度随电场的增加而减弱. 其中, 电场削弱基态电声耦合的程度大于削弱激发态电声耦合程度, 所以能隙$\Delta E$随电场强度F的增大而减小.
图 7 能隙$\Delta E$在不同电场强度$F$下随高斯势阱深${V_0}$的变化
Figure7. Energy gap $\Delta E$ versus the well depth ${V_0}$ of the AG potential under different electric field $F$.

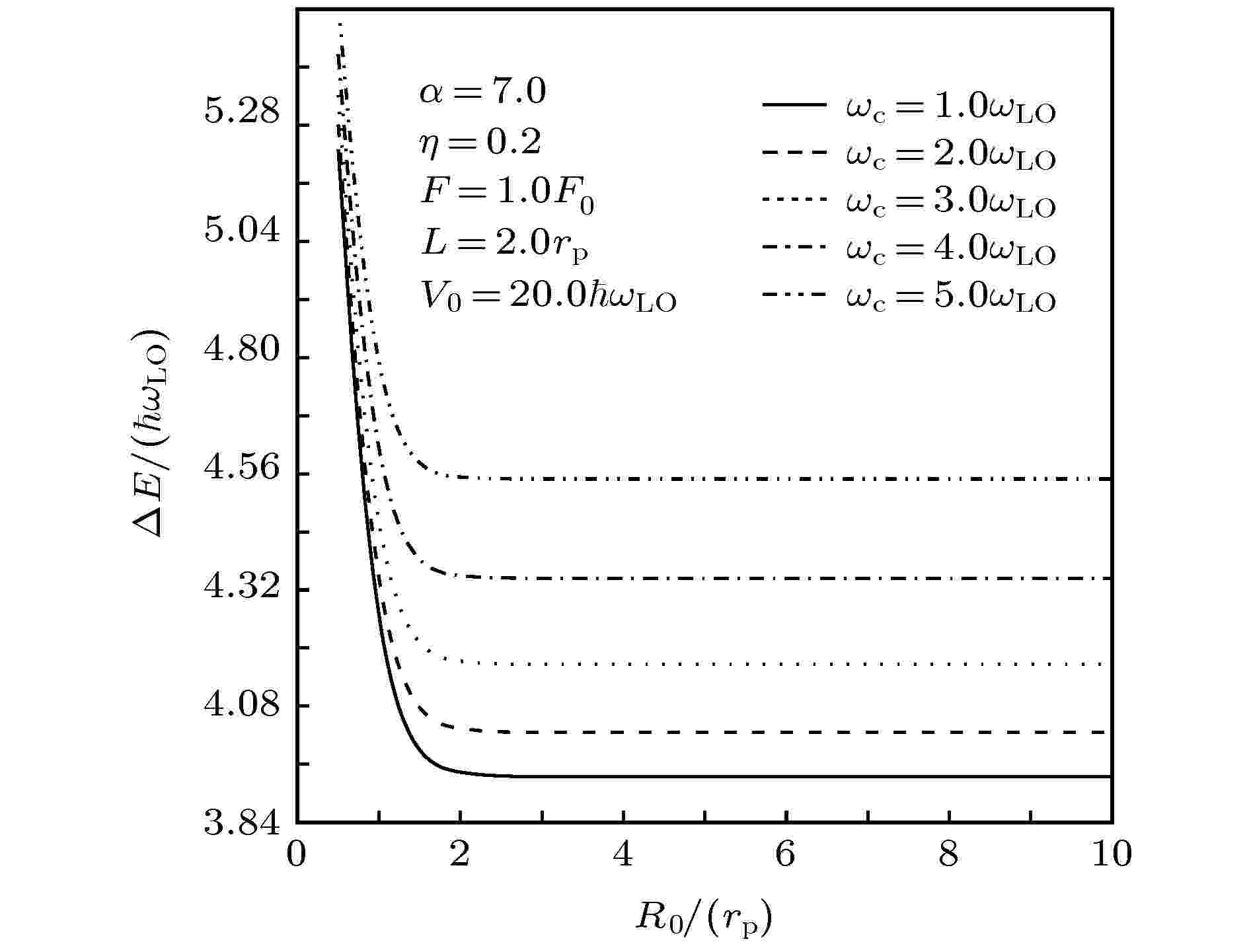

图8描绘了能隙$\Delta E$在不同磁场的回旋频率${\omega _{\rm{c}}}$下随抛物势范围${R_0}$的变化. 可见, 当${R_0} > 2.0{r_{\rm{p}}}$时, $\Delta E$${R_0}$的减小而略微增大; 当${R_0} < 2.0{r_{\rm{p}}}$时, $\Delta E$${R_0}$的减小而显著增大. 比较图8图4知, $\Delta E$-${R_0}$曲线与$\Delta E$-$L$曲线存在明显不同, 这种不同既反映了电子在量子点生长方向及其垂直方向的不同受限对极化子能量带来的差别显著, 也反映了量子点厚度对极化子能量的特殊影响. 不过, 当约束势范围(${R_0}$$L$的取值)较大时, 二者的变化规律趋于一致, 这是因为当$z/L \ll 1$时, 高斯势可以用抛物势来近似. 总之, 对施主中心量子点中电子态而言, 不考虑量子点的厚度所带来的影响, 其结果无疑是比较粗糙的. 由图8还可以看出, 当${R_0}$给定时, 能隙$\Delta E$随磁场的回旋频率${\omega _{\rm{c}}}$的增加而增大. 这是因为与施加电场相反, 施加磁场将强化介质的极化[34], 致使电声耦合强度随磁场的增加而增大. 其中, 磁极化子基态能量$\left| {{E_0}} \right|$随磁场B的增加而增大的幅度大于激发态能量$\left| {{E_1}} \right|$增大的幅度, 故$\Delta E$${\omega _{\rm{c}}}$增加而增大.
图 8 能隙$\Delta E$在不同磁场的回旋频率${\omega _{\rm{c}}}$下随抛物势范围${R_0}$的变化
Figure8. Energy gap $\Delta E$ as a function of the range ${R_0}$ of the parabolic potential at different magnetic-field cyclotron (MFC) frequency ${\omega _{\rm{c}}}$.

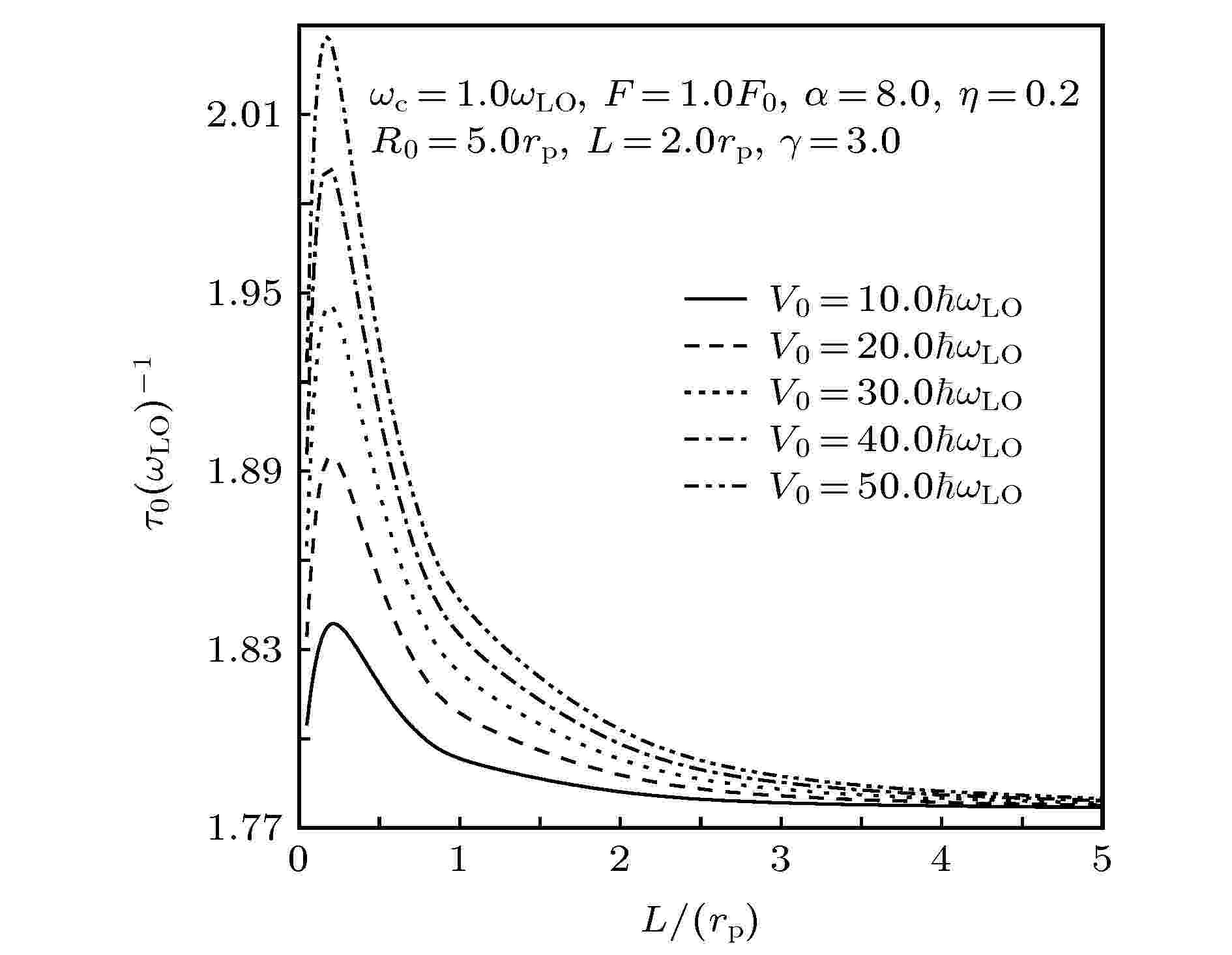

图9给出了磁极化子基态寿命${\tau _0}$在高斯势不同阱深${V_0}$下随其阱宽$L$的变化. 由图可以看出, 各${\tau _0}$-$L$曲线呈现出两头低、中间高(最大值出现在${L_0} \approx 0.25{r_{\rm{p}}}$处)、左右非对称的显著特点, 属于一种非对称“高斯分布”, 这与本文选用非对称高斯势${V_{\rm{G}}}(z)$描写量子点中电子受限势有关. 根据图4$\Delta E$-$L$曲线不难解释${\tau _0}$-$L$曲线的物理机理: 首先, 当$L$较大时, ${\tau _0}$$L$的减小而增大. 这是因为随着$L$的减小, 极化子基态与激发态的能隙$\Delta E$增大, 这使得体系由基态跃迁到激发态的难度增大, 即体系基态的稳定性提高, 亦即极化子基态寿命变长. 其次, 当$L = {L_0}$时, ${\tau _0}$$L$的减小而增大至最大值, 这是因为在${L_0}$处能隙$\Delta E$的取值增大至峰值. 再次, 当$L$的取值较小时, ${\tau _0}$$L$的减小而从其最大值迅速减小. 这是由能隙$\Delta E$$L$的减小而从其峰值迅速减小所致. 由图9还可以看出, 在给定$L$下, ${\tau _0}$${V_0}$的增加而增大. 这是因为能隙$\Delta E$${V_0}$的增加而增大, 致使${\tau _0}$${V_0}$的增加而增大. 这些结果表明, 量子点的势阱和有效厚度对磁极化子的寿命具有重要影响, 进而对量子点qubit的退相干产生重要影响.
图 9 磁极化子基态寿命${\tau _0}$在高斯势不同阱深${V_0}$下随其阱宽$L$的变化
Figure9. The ground-state lifetime ${\tau _0}$ of the magntopolaron as a function of the well width $L$ at different well depth ${V_0}$ of the AG potential.

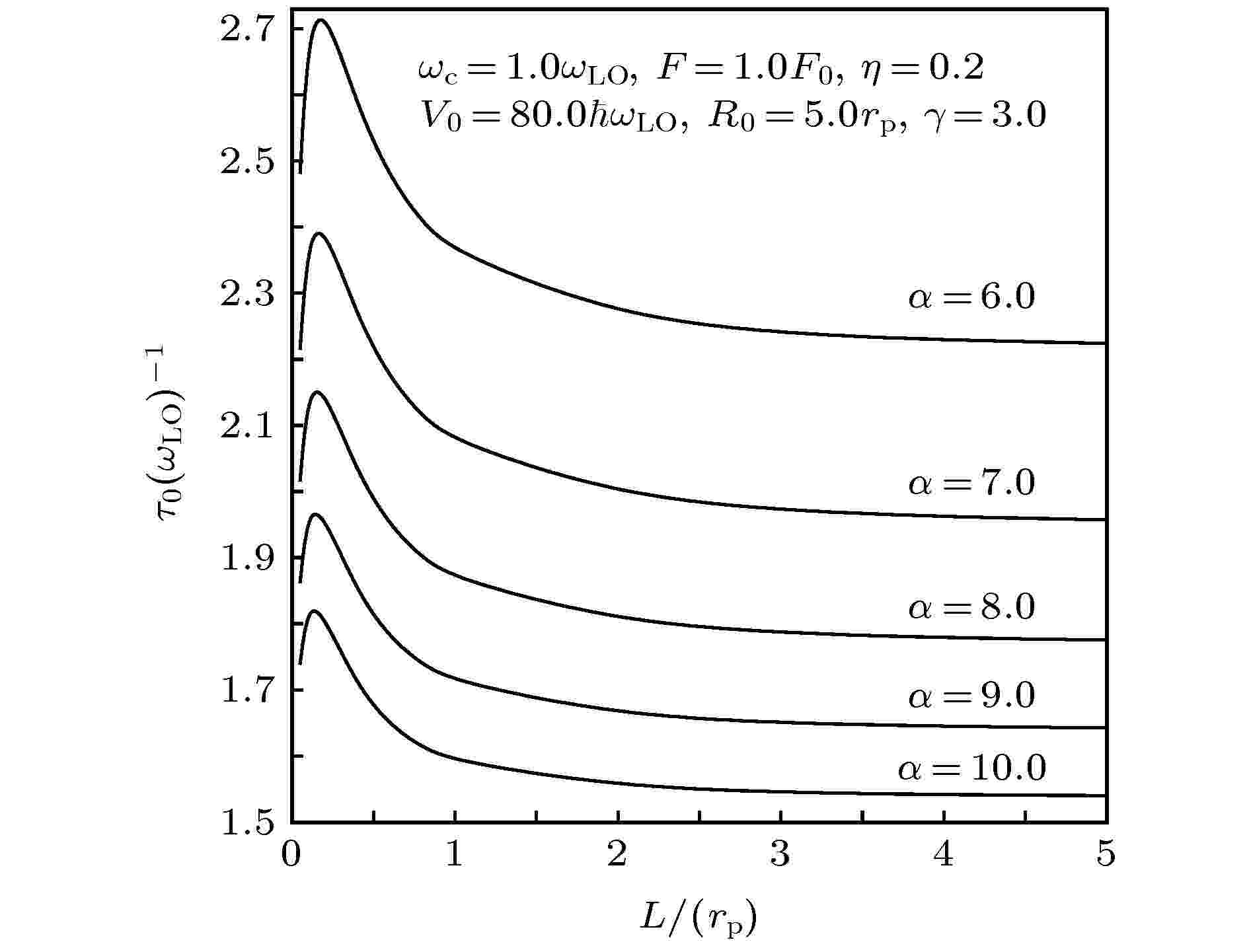

图10描绘了磁极化子基态寿命${\tau _0}$在不同电声耦合常数$\alpha $下随高斯势阱宽$L$的变化. 可以看出, 在给定$L$下, ${\tau _0}$$\alpha $的增加而减小. 这一结果与文献[29]的结论一致. 物理原因解释如下: 根据图6, 由于激发态的电子-声子相互作用的强度比基态的弱, 所以能隙$\Delta E$随耦合强度$\alpha $的增大而增大. 当能隙等于吸收声子的能量时, 即声子频率与能隙之间的共振导致受激跃迁几率的增加, 故极化子基态寿命${\tau _0}$随电声耦合常数$\alpha $的增加而缩短. 比对文献[20]的结论不难看出, 材料的电声耦合常数对两态极化子基态寿命的影响与对激发态寿命的影响一致, 这表明电声耦合常数对量子点qubit退相干的基态寿命度量与激发态寿命度量的影响相同. 这也印证了本文引言所述的qubit退相干的基态寿命度量法和激发态寿命度量法具有相同物理机理的观点. 这意味着增大材料的电声耦合常数将加剧对量子点qubit相干性的干扰.
图 10 基态寿命${\tau _0}$在不同电声耦合常数$\alpha $下随高斯势阱宽$L$的变化
Figure10. The ground-state lifetime ${\tau _0}$ as a function of the well width $L$ of the AG potential at different EPC constant $\alpha $.

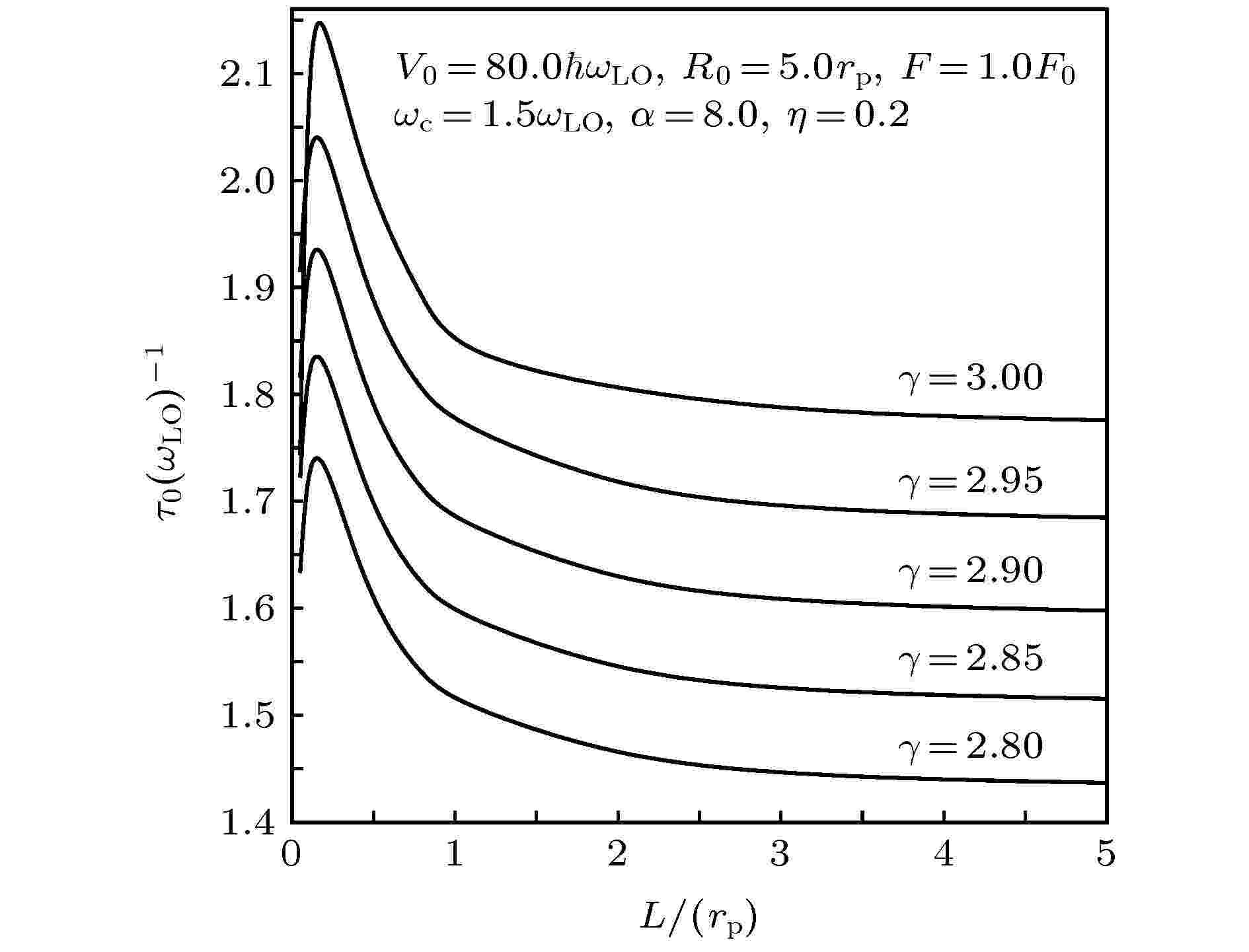

图11给出了基态寿命${\tau _0}$在不同温度参数$\gamma $下随高斯势阱宽$L$的变化. 可以看出, 寿命${\tau _0}$随温度参数$\gamma $的增加而增大, 换言之, 寿命${\tau _0}$随温度$T$的升高而缩短. 这一结果与文献[29,30]的结论一致. 这是因为晶格热振动随温度的升高而增大, 因而电子周围的声子数量随着温度的升高而急剧增加, 致使电子吸收声子的概率变得更大, 也就是电子吸收声子从基态跃迁到激发态的概率变大, 亦即极化子基态寿命随温度的升高而缩短. 这表明量子点qubit在低温环境运行才能保持其良好的相干性.
图 11 基态寿命${\tau _0}$在不同温度参数$\gamma $下随高斯势阱宽$L$的变化
Figure11. The ground-state lifetime ${\tau _0}$ as a function of the well width $L$ of the AG potential at different temperature parameter $\gamma $.

图12描绘了磁极化子基态寿命${\tau _0}$在不同介电常数比$\eta $下随抛物势范围${R_0}$的变化. 可以看出, 基态寿命${\tau _0}$随抛物势范围${R_0}$的减小而增大. 这一结果与文献[29]中抛物势情形的结论一致. 根据图8, 这是因为能隙$\Delta E$${R_0}$的减小而增大, 致使寿命${\tau _0}$${R_0}$的减小而增大. 比较图12图9可以看出, 抛物势和非对称高斯势分别对量子点中极化子基态寿命的影响有明显不同, 这种不同既反映了电子在量子点生长方向及其垂直方向的不同受限对寿命${\tau _0}$的不同影响, 也反映了量子点厚度对极化子寿命${\tau _0}$的特殊影响. 由图12可以看出, 当${R_0}$取定值时, 寿命${\tau _0}$随介电常数比$\eta $的增加而增大. 根据图5可知, 这是由能隙$\Delta E$$\eta $的增加而增大所致. 比对文献[24]的结论不难看出, 材料的介电常数比对两态极化子基态寿命的影响与对激发态寿命的影响一致, 即提高材料的介电常数比既可以提高极化子基态寿命, 同时也可以提高激发态寿命. 这意味着通过提高材料的介电常数比可达到双重调节和改善量子点qubit相干性的效果.
图 12 基态寿命${\tau _0}$在不同介电常数比$\eta $下随抛物势范围${R_0}$的变化
Figure12. The ground-state lifetime ${\tau _0}$ as a function of the range ${R_0}$ of the parabolic potential at different DC ratio $\eta $

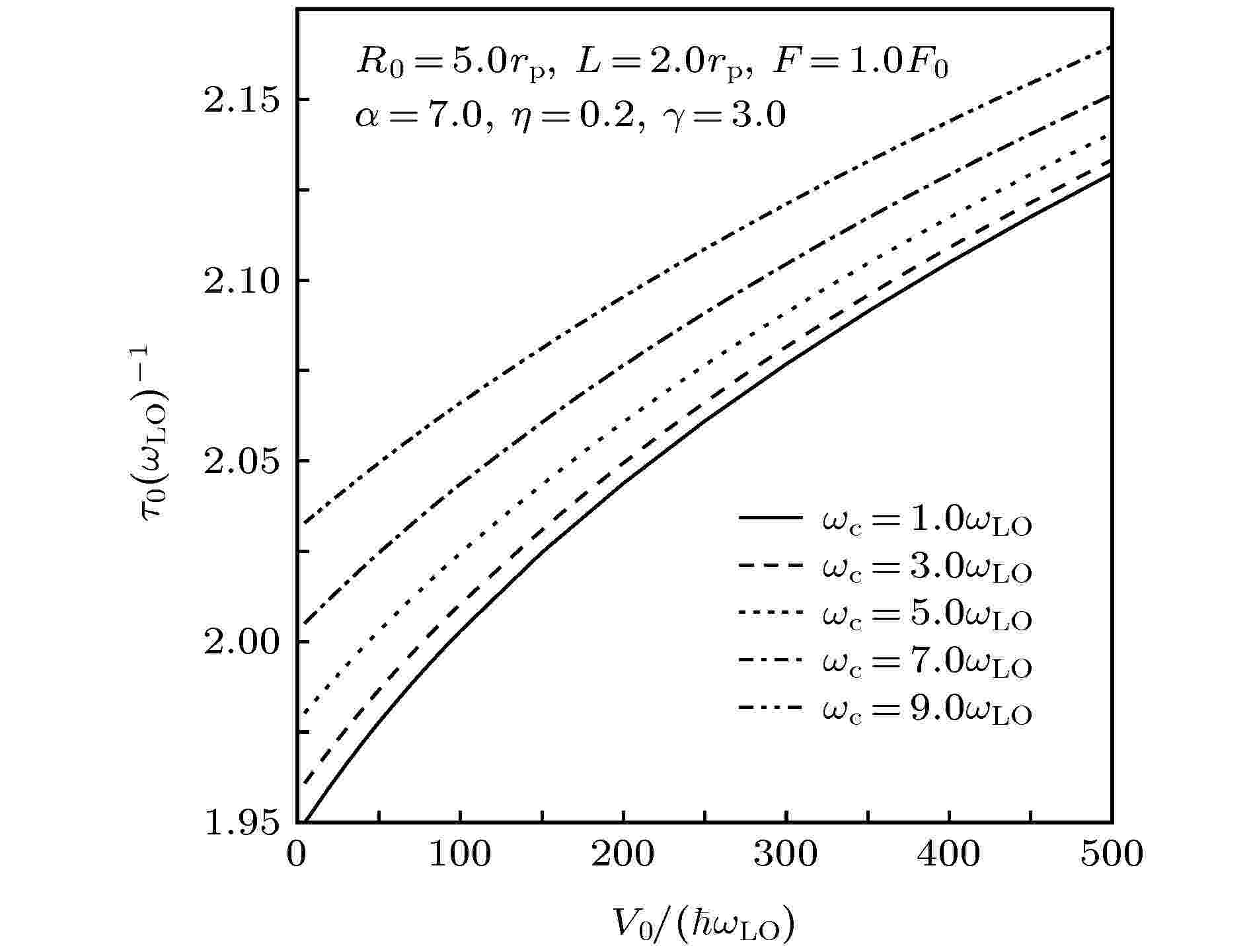

图13给出了基态寿命${\tau _0}$在磁场的不同回旋频率${\omega _{\rm{c}}}$下随高斯势阱深${V_0}$的变化. 可以看出, 当${V_0}$给定时, 寿命${\tau _0}$随回旋频率${\omega _{\rm{c}}}$的增加而增大. 根据图8不难说明, 这是因为能隙$\Delta E$${\omega _{\rm{c}}}$增加而增大, 导致寿命${\tau _0}$随回旋频率${\omega _{\rm{c}}}$的增加而增大. 这表明施加磁场是改善量子点qubit相干性的一种方法.
图 13 基态寿命${\tau _0}$在磁场的不同回旋频率${\omega _{\rm{c}}}$下随高斯势阱深${V_0}$的变化
Figure13. The ground-state lifetime ${\tau _0}$ versus the well depth ${V_0}$ of the AG potential under different MFC frequencies ${\omega _{\rm{c}}}$

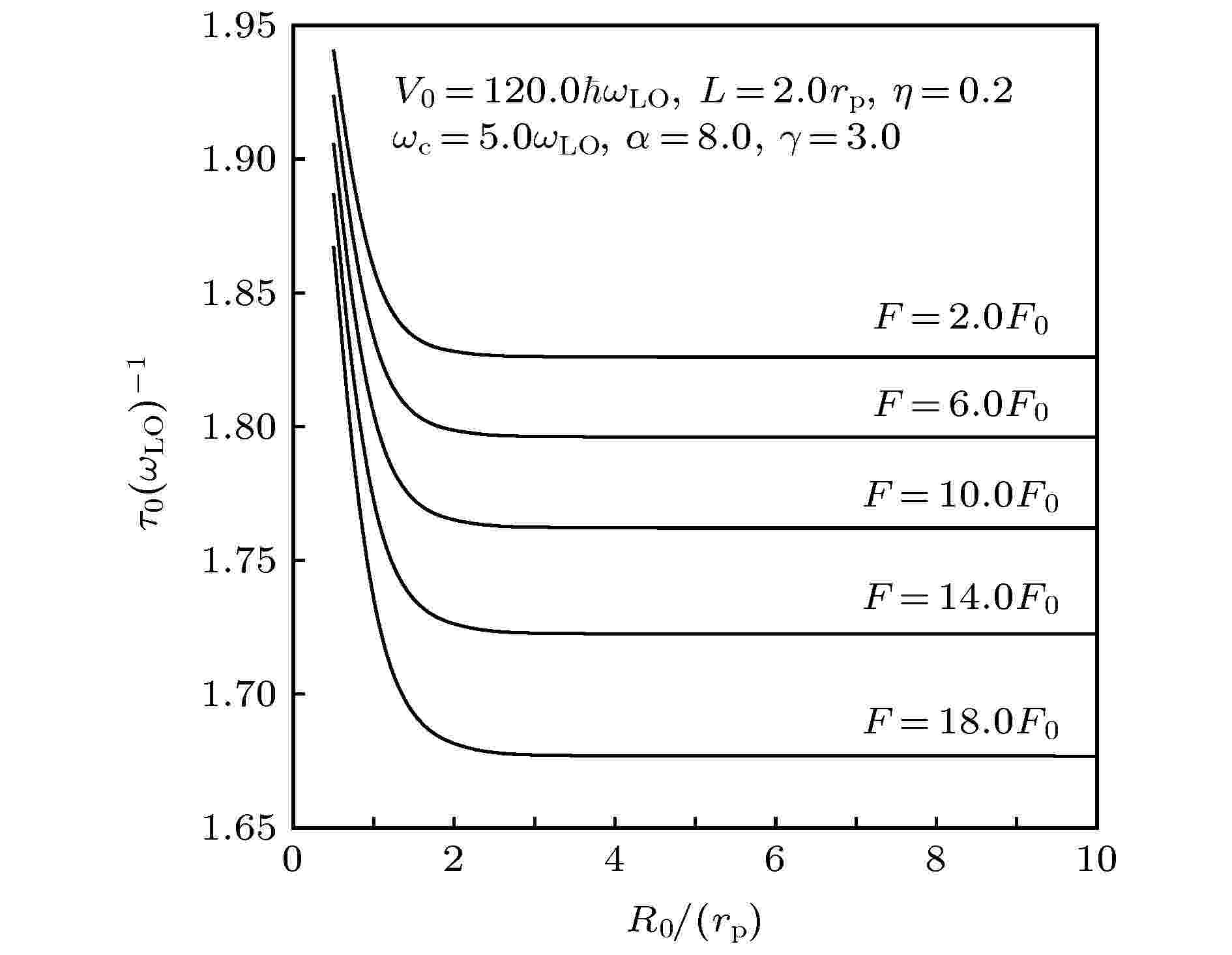

图14 给出了磁极化子基态寿命${\tau _0}$在不同电场强度$F$下随抛物势范围${R_0}$的变化. 可以看出, 当${R_0}$的取值一定时, 寿命${\tau _0}$随电场强度$F$的增加而缩短, 这一结果与文献[31]的结论一致. 这是因为能隙$\Delta E$$F$的增大而减小, 导致寿命${\tau _0}$随电场$F$的增大而缩短. 这意味着跟施加磁场的情况不同, 施加电场将对量子点qubit相干性造成干扰.
研究了介电常数比和电声耦合常数等材料的属性及电磁场、温度等环境因素对非对称高斯势施主中心量子点中磁极化子基态寿命的影响. 数值结果表明: I)量子点约束势的高度和宽度对极化子基态寿命的影响较大, 即磁极化子基态寿命随非对称高斯势阱深的增加而增大, 随非对称高斯势阱宽的变化呈非对称“高斯分布”特点; II)磁极化子基态寿命随材料的介电常数比的增加而增大、随材料的电声耦合常数的增加而缩短; III)磁极化子基态寿命分别随环境温度的升高而缩短、随电场强度的增加而缩短、随磁场强度的增加而增大; IV)选取介电常数比较高或电声耦合常数较小的材料制备量子点、施加强磁场或弱电场或低温环境条件下, 可以获得相干性好的量子点qubit.
相关话题/电子 材料 信息 文献 量子

  • 领限时大额优惠券,享本站正版考研考试资料!
    大额优惠券
    优惠券领取后72小时内有效,10万种最新考研考试考证类电子打印资料任你选。涵盖全国500余所院校考研专业课、200多种职业资格考试、1100多种经典教材,产品类型包含电子书、题库、全套资料以及视频,无论您是考研复习、考证刷题,还是考前冲刺等,不同类型的产品可满足您学习上的不同需求。 ...
    本站小编 Free壹佰分学习网 2022-09-19
  • 各向异性三维非对称双锥五模超材料的能带结构及品质因数
    摘要:五模超材料是一类可以解除剪切模量的人工固体微结构,具有类似流体的性质,在声波调控中有着潜在的应用.声学变换作为声波调控的一种重要手段,在超材料声学器件的设计中被广泛使用.声学变换的引入会压缩均匀各项同性五模超材料.因此,需要研究各向异性对三维非对称双锥五模超材料带隙及品质因数的影响.本文利用有 ...
    本站小编 Free考研考试 2021-12-29
  • 电磁超材料吸波体的研究进展
    摘要:电磁吸波技术在军用和民用领域得到了广泛应用,但传统吸波技术不能满足现代吸波材料新的需求,基于超材料的吸波体具有结构简单、轻薄、吸收率高等优点,并可以实现对电磁波的灵活调控,使得电磁吸波领域获得了飞速发展.本文针对电磁超材料吸波研究进行了综述,首先介绍了电磁超材料吸波方法与机理,指出了研究中遇到 ...
    本站小编 Free考研考试 2021-12-29
  • 级联四波混频相干反馈控制系统量子纠缠特性
    摘要:本文在级联四波混频结构基础上,利用光学分束器作为反馈控制器理论构造了一种相干反馈控制系统.考虑相干反馈回路中光束传输损耗以及原子对光束吸收损耗,通过计算系统的协方差矩阵以及利用部分转置正定判据,分析了该系统在不同反馈强度、增益以及相位下的纠缠特性.结果表明,系统存在真正的三组份纠缠,但是反馈控 ...
    本站小编 Free考研考试 2021-12-29
  • 库仑耦合双量子点系统的熵产生率
    摘要:本文基于库仑耦合双量子点复合系统,研究了自发非平衡过程中熵产生率与信息流的基本关系.从玻恩马尔科夫近似下的量子运动主方程出发,获得稳态时总系统和子系统的熵产生率.利用Schnakenberg网络理论,揭示了各种熵产生率与基本环流的密切联系,发现全局环流决定了双量子点间的能量和信息交换,从而证明 ...
    本站小编 Free考研考试 2021-12-29
  • keV能量电子致Al, Ti, Zr, W, Au元素厚靶特征X射线产额与截面的研究
    摘要:本文使用5—27keV能量范围的电子轰击纯厚Al(Z=13),Ti(Z=22),Zr(Z=40),W(Z=74)和Au(Z=79)靶,利用硅漂移探测器(SDD)收集产生的X射线,给出了K,L壳层特征X射线产额的测量结果,并将所得实验数据与基于扭曲波玻恩近似理论模型(DWBA)的蒙特卡罗模拟值进 ...
    本站小编 Free考研考试 2021-12-29
  • 基于二维材料二硒化锡场效应晶体管的光电探测器
    摘要:以二硒化锡作为沟道材料,设计并制备基于二硒化锡场效应晶体管的光电探测器.以化学气相输运法制备的二硒化锡纯度高且结晶度良好,对二硒化锡使用机械剥离法制备出层状二硒化锡,薄膜的横向尺寸最大可达25—35μm,最薄厚度仅为1.4nm,使用图形转移法制备基于二硒化锡的场效应晶体管,表面光滑无褶皱,且表 ...
    本站小编 Free考研考试 2021-12-29
  • 铁电材料中的电畴: 形成、结构、动性及相关性能
    摘要:铁电材料的研究有近百年的历史,而铁电畴的存在是铁电材料最基本的微观结构特征.随着材料制备和表征技术的发展,铁电畴的排列组合方式对材料性能的影响越来越凸显.而近年来的研究显示,铁电畴及畴壁甚至能够作为各种微纳电子器件的独立功能单元,在信息存储、能量转换、机电驱动、量子计算等领域有着广泛的应用潜力 ...
    本站小编 Free考研考试 2021-12-29
  • 铁电材料中的极性拓扑结构
    摘要:调控磁性材料中的自旋拓扑结构(流量闭合型、涡旋、半子(meron)、斯格明子(skyrmion)等自旋组态)可以改进材料的磁性和电磁性能,因而引起了学术界的广泛关注.最近研究表明,在尺寸效应、界面耦合及其相互作用、外延应变等作用下,铁电材料中也会出现自发的极性拓扑畴结构,同时表现出新的铁电相结 ...
    本站小编 Free考研考试 2021-12-29
  • 利用X射线衍射技术对压电材料本征与非本征起源探究的研究进展
    摘要:钙钛矿铁电压电材料具有高介电压电常数和高机电耦合系数等特点,在工业、消费电子和军事等领域具有广泛的应用,其压电性能起源的机理及与材料多尺度结构之间的关系一直是凝聚态物理和材料科学领域的研究热点.铁电材料的压电效应主要来源于本征的场致晶格畸变以及非本征的畴翻转和畴壁运动,理解并区分这两种压电效应 ...
    本站小编 Free考研考试 2021-12-29
  • 铁电材料中电场对唯象系数和电卡强度的影响
    摘要:由于电场强度能够影响铁电材料的极化强度和介电常数,因此唯象系数${a}_{0}$是电场强度的隐函数.在铁电相区域,唯象系数${a}_{0}$由铁电极化强度和介电常数倒数确定,是电场的非线性函数.在顺电相区域,唯象系数${a}_{0}$由介电常数倒数确定,也是电场的非线性函数.本文研究了铁电共聚 ...
    本站小编 Free考研考试 2021-12-29
