--> --> -->GaInP/GaAs/Ge三结太阳电池在轨运行时将受到空间中质子、电子及少量重离子的辐照作用[5-7]. 三结太阳电池粒子辐照损伤的相关研究表明, 质子会通过碰撞使三结太阳电池晶格原子位移, 晶格原子离开原来的晶格位置成为间隙原子, 而原来的晶格位置成为空位缺陷. 空位缺陷导致三结太阳电池相关电学参数发生退化, 随着三结太阳电池受空间粒子辐照时间的增长, 空位缺陷的持续增加, 最终将导致三结太阳电池的失效[8,9]. 因此开展三结太阳电池质子辐照损伤的研究具有重要意义.
目前, 国内外均开展了GaInP/GaAs/Ge三结太阳电池空间质子辐照损伤相关研究, 但相关研究以实验研究为主, 理论模拟研究开展较少, 目前, 以三结太阳电池为研究对象, 主要进行了不同能量和注量下质子辐照实验, 给出了三结太阳电池开路电压、短路电流、转化因子、最大功率和量子效率与辐照质子能量和注量的关系[10-12]. 相关研究结果表明, 质子辐照导致三结太阳电池相关电学参数发生退化, 随着辐照注量的增加, 相关电学参数的退化更显著, 但由于三结太阳电池结构的多样性、辐照条件的局限性、实验数据的不确定性, 已开展的不同能量和注量下质子辐照实验研究, 只能分析特定能量和注量的质子辐照损伤, 不能够分析完整空间能谱下的质子辐照损伤[13,14]. 与实验研究相比, 理论模拟技术具有成本低、耗时短、数据量大等特点, 在研究三结太阳电池辐射损伤评估及抗辐照加固技术方面具有独到的优势.
为系统探究质子辐照诱发三结太阳电池相关电学参数退化规律, 深入分析三结太阳电池质子辐照损伤机理, 本文利用wxAMPS太阳电池模拟软件[15], 以GaInP/GaAs/Ge三结太阳电池为研究对象, 开展了能量为0.7, 1, 3, 5, 10 MeV质子辐照损伤模拟研究, 并对模拟结果进行验证, 得到了三结太阳电池短路电流、开路电压、外量子效率和最大输出功率与辐照质子能量和注量关系, 结合器件内部参数变化分析了三结太阳电池质子辐照损伤物理机理, 研究结果为三结太阳电池的空间质子辐照损伤评估及抗辐射加固技术提供理论基础和试验技术支持.
2
2.1.模型构建
32.1.1.三结太阳电池结构模型
三结太阳电池模型由GaInP顶电池、GaAs中电池、Ge底电池模型通过掺杂浓度为
图 1 GaInP/GaAs/Ge三结太阳电池结构模型Figure1. Structure parameters of GaInP/GaAs/Ge triple-junction solar cells.
3
2.1.2.质子辐照缺陷模型
质子辐照在三结太阳电池中产生位移损伤, 不同质子辐照条件的位移损伤可以统一用位移损伤剂量Dd表示:
| Deep level | E/eV | NT/1014 cm–3 |
| H1 | Ev + 0.55 eV | 2.70 |
| H2 | Ev + 0.71 eV | 4.05 |
| H3 | Ev + 0.90 eV | 1.80 |
| E1 | Ec – 0.20 eV | 4.60 |
| E2 | Ec – 0.36 eV | 1.00 |
| E3 | Ec – 0.54 eV | 2.22 |
| E4 | Ec – 0.79 eV | 3.60 |
表1能量为3 MeV, 注量为1 × 1013 cm–2质子辐照后, 顶电池GaInP的能级缺陷[19]
Table1.GaInP defect parameters after 3 MeV proton irradiation with the fluence of 1 × 1013 cm–2.
| Deep level | E/eV | NT/1014 cm–3 |
| H1 | Ev + 0.18 eV | 4.030 |
| H2 | Ev + 0.23 eV | 4.370 |
| H3 | Ev + 0.27 eV | 4.790 |
| H4 | Ev + 0.77 eV | 1.780 |
| E1 | Ec – 0.14 eV | 1.600 |
| E2 | Ec – 0.25 eV | 0.448 |
| E3 | Ec – 0.54 eV | 0.557 |
| E4 | Ec – 0.72 eV | 2.480 |
表2能量为3 MeV, 注量为1 × 1013 cm–2质子辐照后, 中电池GaAs的能级缺陷[20]
Table2.GaAs defect parameters after 3 MeV proton irradiation with the fluence of 1 × 1013 cm–2.
2
2.2.模拟计算
通过计算三结太阳电池泊松方程, 电子和空穴的连续性方程, 求解三结太阳电池相关物理量. 非平衡稳态下, 电子和空穴连续性方程为[21]







3.1.模型结果的验证
为了验证模拟结果的准确性, 对比三结太阳电池归一化最大输出功率随辐照注量变化的模拟与实验结果[23]. 1和3 MeV质子辐照下, 三结太阳电池归一化最大输出功率随辐照注量变化的模拟与实验结果, 如图2所示. 图中连续曲线表示模拟结果, 离散点表示实验结果. 从图2可见, 随着辐照注量的增加, 三结太阳电池归一化最大功率逐渐减小, 归一化最大输出功率随辐照注量变化模拟结果与实验结果趋势相近, 两者符合性较高, 模拟结果的准确性得到验证.

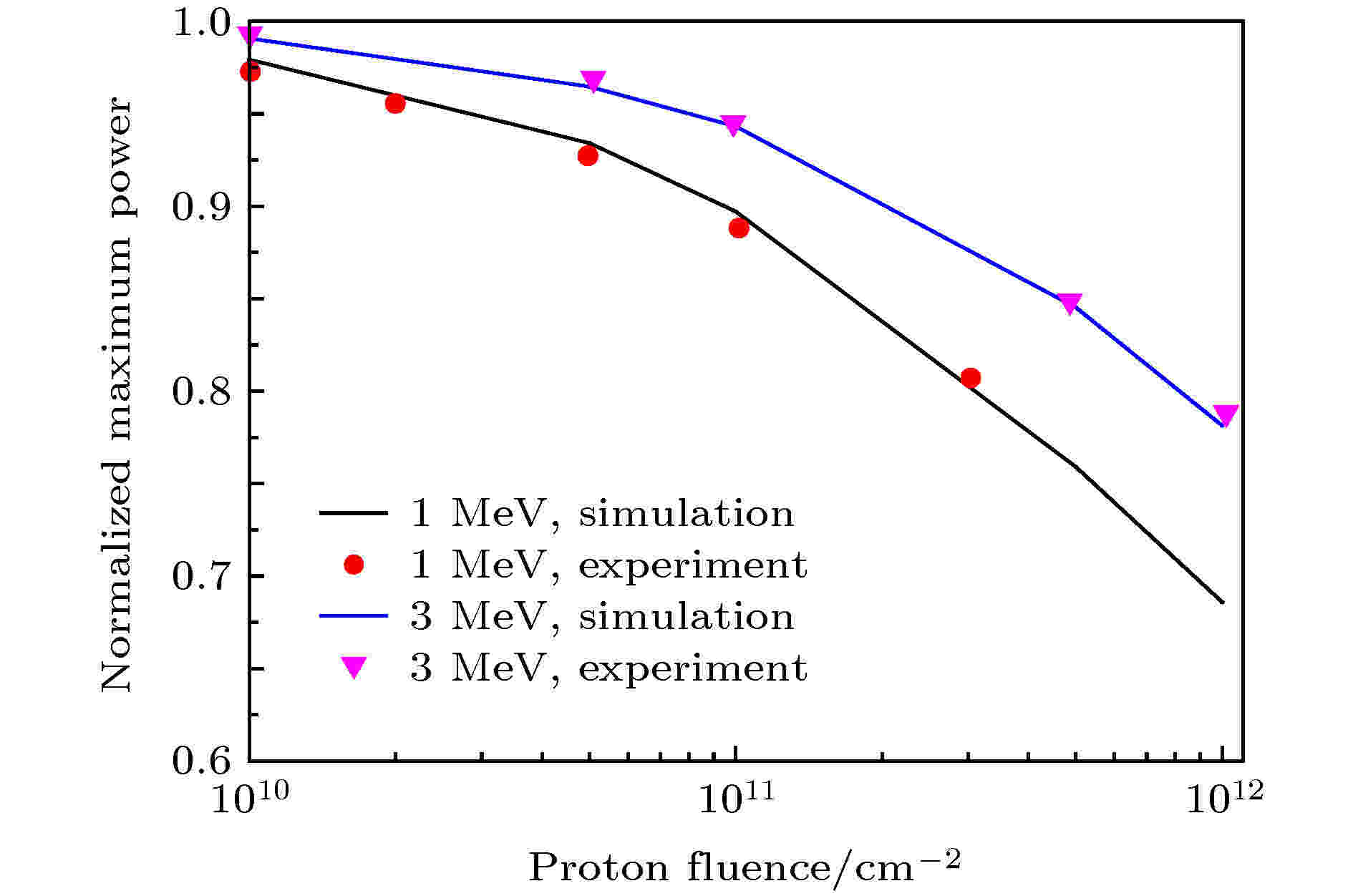

图 2 最大输出功率随辐照注量变化的模拟与实验结果Figure2. Normalized maximum power versus fluence at the proton irradiation energy of 1 and 3 MeV (symbols and lines are experimental and simulation results respectively).
2
3.2.I-V特征曲线退化分析
为研究三结太阳电池电学参数随质子能量的变化关系, 本节利用理论模拟方法, 得到不同质子能量和辐照注量下, 三结太阳电池I-V特征曲线, 结果如图3所示. 图3(a)—(e)分别表示能量为0.7, 1, 3, 5, 10 MeV的质子辐照. 从图3可知, 三结太阳电池I-V特征曲线退化幅度随质子能量的减小而增大. 同时, 相同质子能量下, 三结太阳电池I-V特征曲线的退化幅度随辐照注量的增加而增大. 在辐照注量小于5 × 1011 cm–2时, 三结太阳电池I-V特征曲线没有明显退化, 但当辐照注量大于5 × 1011 cm–2后, 三结太阳电池I-V特征曲线发生明显退化. 质子辐照导致三结太阳电池中产生体缺陷, 体缺陷会在材料禁带中引入非辐射能级缺陷, 非辐射能级缺陷充当少数载流子复合中心, 增加少数载流子非辐射复合, 进而导致少数载流子寿命减小, 少数载流子扩散长度减小, 从而导致三结太阳电池相关参数退化(其中I-V曲线与X轴的交点为开路电压, 曲线与Y轴交点为短路电流密度. 当三结太阳电池外接负载电阻无穷大, 电路电流为零时, 三结太阳电池的电压为开路电压. 当三结太阳电池外接负载电阻为零时, 此时三结太阳电池的电流为短路电流). 针对三结太阳电池短路电流、开路电压的退化机理, 在后文中将进行具体分析.

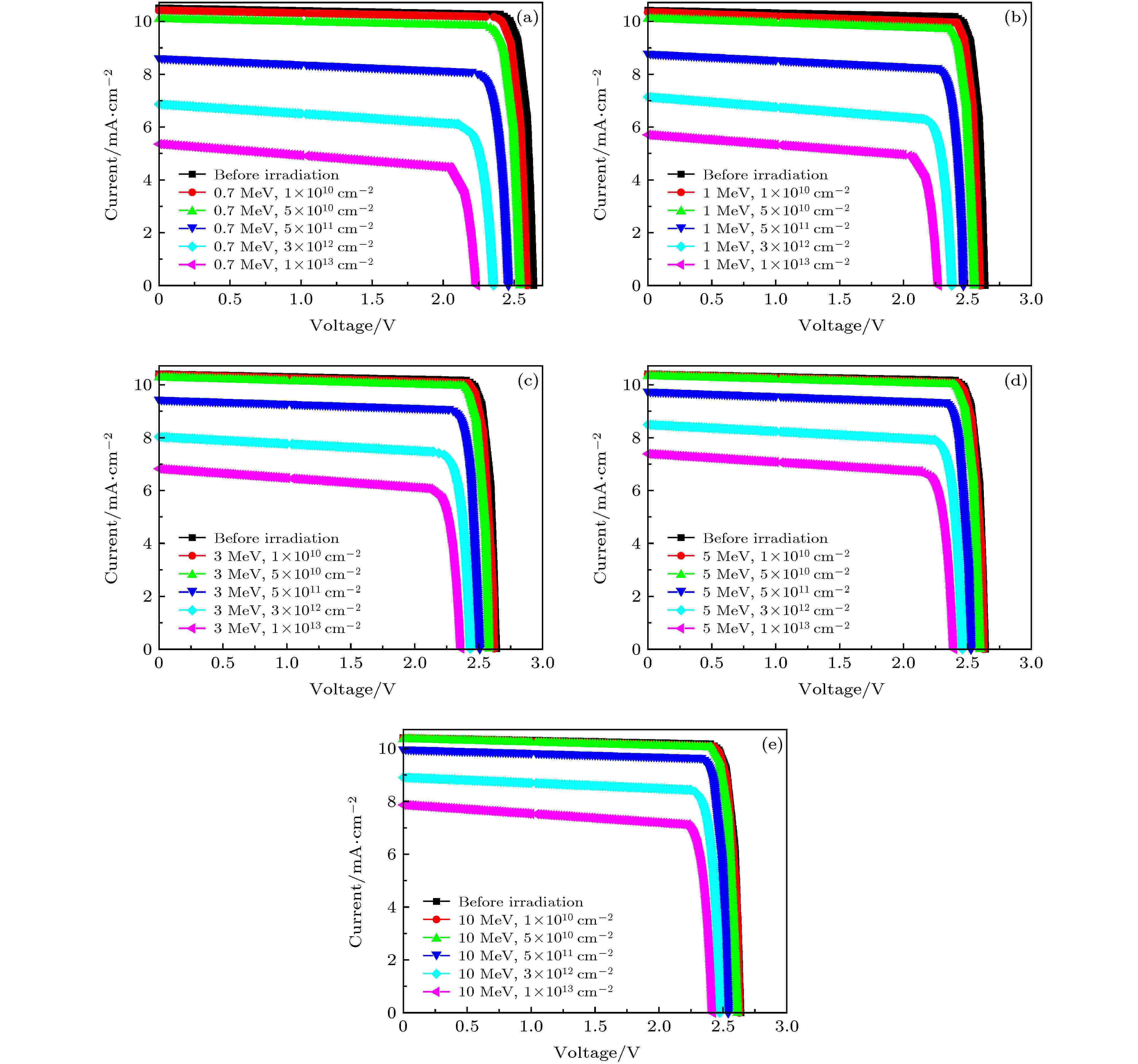

图 3 不同能量和注量的质子辐照后, GaInP/GaAs/Ge三结太阳电池的I-V曲线 (a) 0.7 MeV; (b) 1 MeV; (c) 3 MeV; (d) 5 MeV; (e) 10 MeVFigure3. Simulation results of I-V curves of GaInP/GaAs/Ge triple-junction solar cells irradiated by protons with different energy and fluence: (a) 0.7 MeV; (b) 1 MeV; (c) 3 MeV; (d) 5 MeV; (e) 10 MeV.
2
3.3.短路电流退化分析
为研究不同能量的质子辐照对三结太阳电池中短路电流的影响, 本节对不同能量质子辐照下三结太阳电池短路电流退化结果进行分析(以短路电流密度Jsc表征). 不同能量质子辐照下, 三结太阳电池归一化短路电流随辐照注量变化的模拟结果如图4所示. 从图4可以看出, 三结太阳电池短路电流退化幅度随质子辐照能量的增加而减小. 辐照注量为5 × 1011 cm–2, 当质子能量达到0.7 MeV时, 三结太阳电池短路电流衰减到初始值的0.82, 而当质子能量达到10 MeV时, 短路电流衰减到初始值的0.95. 同时从图4可以看出, 随着辐照注量的逐渐增加, 短路电流退化幅度逐渐增大, 当辐照注量大于5 × 1011 cm–2时, 归一化短路电流退化幅度与辐照注量增加的对数值近似呈线性关系. 三结太阳电池短路电流为各子电池短路电流的最小值, 子电池短路电流的退化是导致三结太阳电池短路电流退化的直接原因, 因此首先对子电池短路电流退化进行分析. 当入射太阳光为连续光谱时, 对(4)式进行积分, 子电池在连续光谱下载流子产生率为

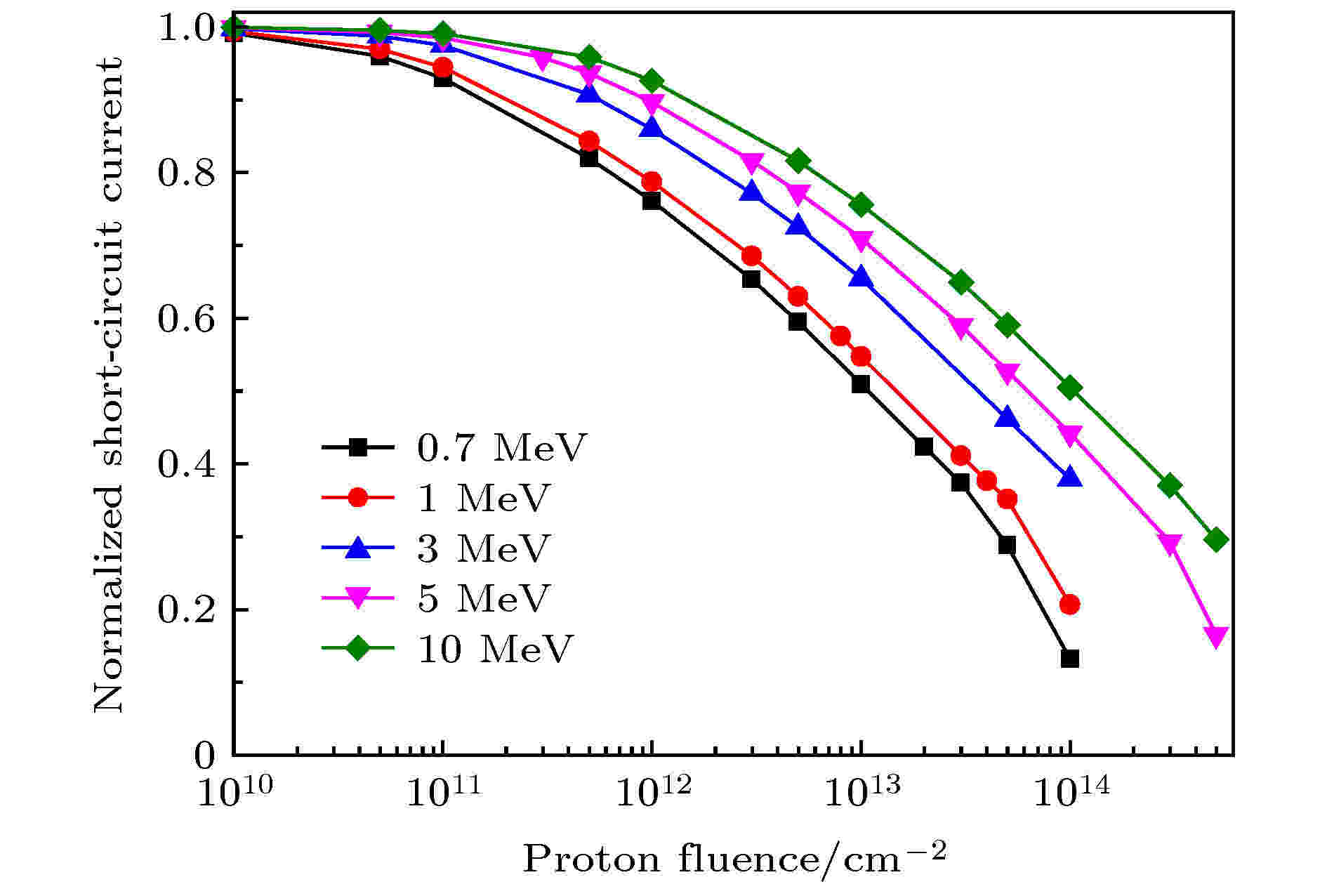

图 4 不同能量质子辐照下, 归一化短路电流随辐照注量变化的模拟结果Figure4. Simulation results of normalized short-circuit current versus proton fluence for the GaInP/GaAs/Ge triple-junction solar cells irradiated by different energy proton.

2
3.4.开路电压退化分析
不同能量质子辐照下, 三结太阳电池归一化开路电压(open-circuit voltage, Voc)随辐照注量变化的模拟结果如图5所示. 从图5可以看出, 随着辐照注量的增加, 归一化开路电压退化幅度逐渐变大, 对于不同能量的质子辐照, 开路电压退化幅度随辐照能量的减小而增大, 这与质子辐照后短路电流的退化规律相同, 但相同辐照条件下, 开路电压的退化幅度小于短路电流的退化幅度. 当质子能量为0.7 MeV, 辐照注量为1 × 1014 cm–2时, 开路电压衰减到初始值的0.68, 而此时短路电流已经衰减到初始值的0.13. 三结太阳电池开路电压等于各子电池开路电压之和[25], 因此, 质子辐照后, 子电池开路电压退化直接导致三结太阳电池开路电压退化. 子电池开路电压与短路电流关系式为[26]

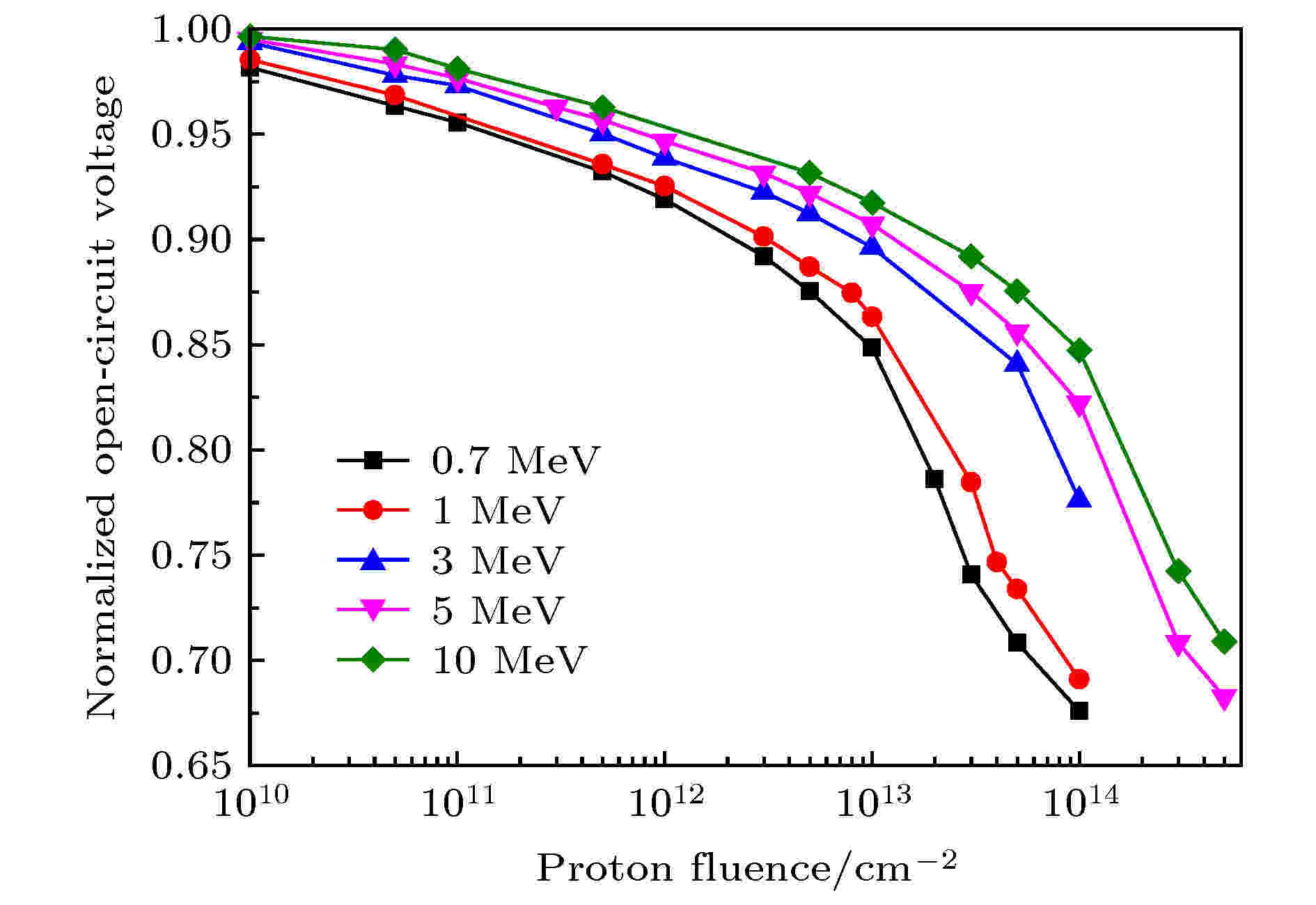

图 5 不同能量质子辐照下, 归一化开路电压随辐照注量变化的模拟结果Figure5. Simulation results of normalized open-circuit voltage versus proton fluence for GaInP/GaAs/Ge triple-junction solar cells irradiated by different energy proton.
2
3.5.光谱响应退化分析
为进一步揭示质子辐照对三结太阳电池性能产生的影响, 对不同能量质子辐照后, 三结太阳电池外量子效率的变化情况进行分析. 三结太阳电池外量子效率, 定义为三结太阳电池对外输出电荷数与入射到三结太阳电池表面光子数之比, 表示在一定波长的光照条件下, 三结太阳电池中产生电子-空穴对的效率. 固定辐照注量为3 × 1012 cm–2, 不同能量质子辐照下, 顶电池GaInP和中电池GaAs光谱响应模拟结果如图6所示. 图中未给出底电池Ge的光谱响应, 这是因为底电池Ge在质子辐照后仍有较大的输出电流, 不会影响三结太阳电池输出电流[29]. 从图6可以看出, 随着质子能量的减小, 顶电池GaInP和中电池GaAs光谱响应的退化幅度逐渐增大. 质子辐照后产生的位移损伤缺陷充当少数载流子复合中心, 位移损伤缺陷浓度随质子能量的减小而逐渐增大, 缺陷浓度的增大导致光生载流子非辐射复合的增加, 使三结太阳电池对外输出电荷数减小, 进而诱发三结太阳电池光谱响应的退化.

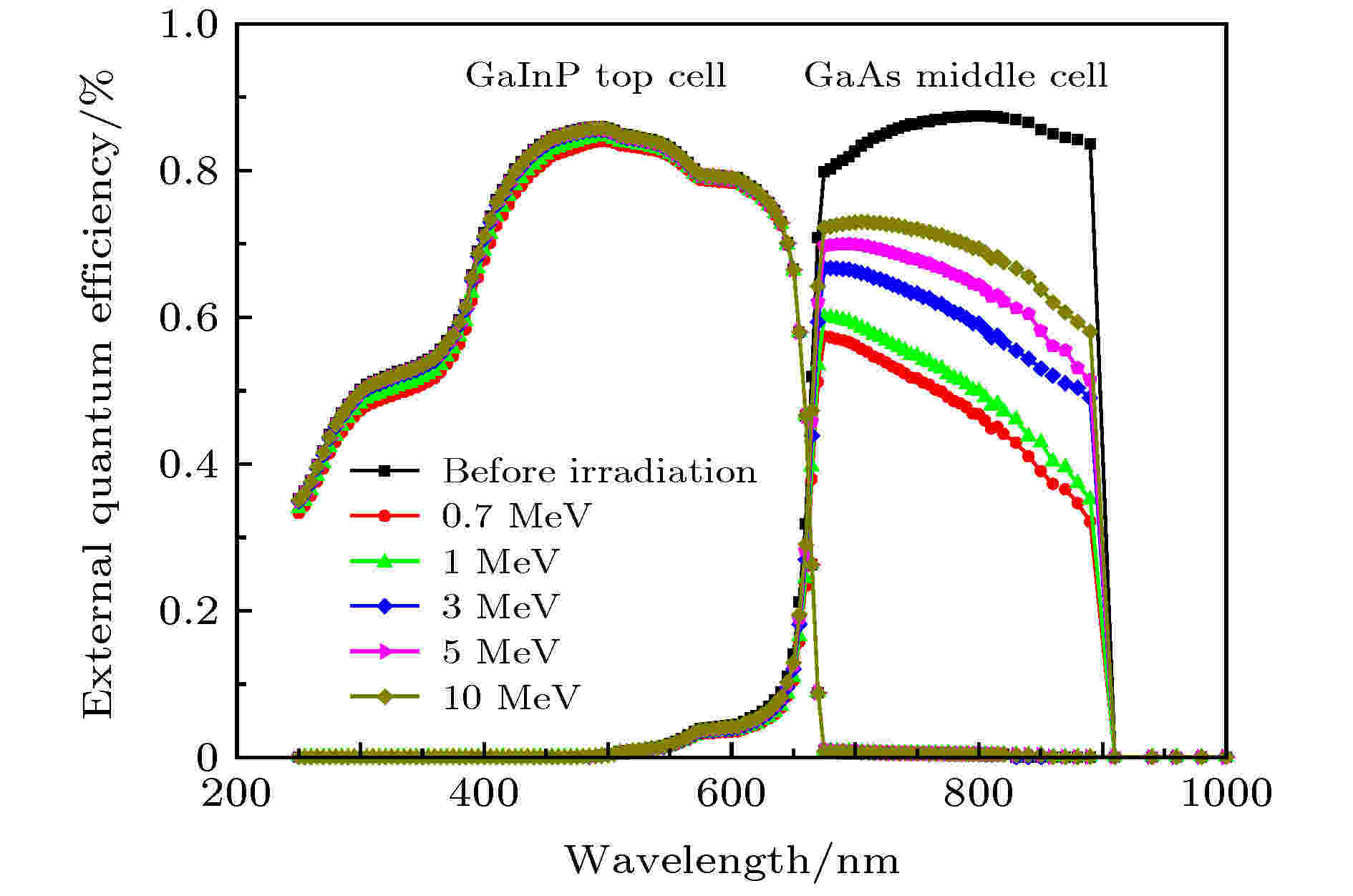

图 6 辐照注量为3 × 1012 cm–2, 顶电池GaInP和中电池GaAs在不同能量质子辐照下的外量子效率Figure6. Simulation results of external quantum efficiency of GaInP and GaAs sub-cells before and after different energy proton irradiation with the fluence of 3 × 1012 cm–2.
此外, 从图6可见, 相同辐照条件下, 中电池GaAs光谱响应退化幅度远大于顶电池GaInP退化幅度. 因为质子辐照后, 顶电池GaInP空位缺陷VIn和VP的迁移能分别为0.26和1.2 eV. 中电池GaAs空位缺陷VGa和VAs的迁移能分别为1.79和1.48 eV. 顶电池GaInP空位缺陷的迁移能远小于中电池GaAs空位缺陷的迁移能. 同时在室温下, InP材料的辐照缺陷退火效应更明显[26]. 由此可见, 中电池GaAs的抗辐照性能最差, 中电池抗辐照性能直接决定三结太阳电池的抗辐照性能. 对中电池GaAs单独分析, 相同辐照条件下, 中电池光谱响应在不同波长退化幅度差别较大, 出现明显的短波效应和长波效应. 根据中电池在不同波长下光谱响应结果, 中电池光谱响应在500—700 nm短波范围内退化较小, 而在700—900 nm长波范围内退化较大. 光谱响应在不同波长的退化与电池不同结构的损伤有关. 500—700 nm波长范围内光谱响应退化, 主要因为质子辐照减小了N型发射区少数载流子(空穴)扩散长度, 增加了空穴的非辐射复合. 而700—900 nm波长范围内光谱响应退化, 主要因为质子辐照在P型基区产生了位移损伤, 减小了P型基区少数载流子(电子)扩散长度. 由于中电池基区宽度(2.5 μm)远大于发射区(0.1 μm)宽度, 相比于发射区顶部少数载流子, 基区底部少数载流子更难以扩散到耗尽区. 根据三结太阳电池工作原理, 三结太阳电池对外输出电流主要由两部分组成, 分别是发射区少数载流子(空穴)电流和基区少数载流子(电子)电流. 当受到太阳光照射, 太阳电池将吸收光子, 使发射区少数载流子(空穴)和基区少数载流子(电子)被激发, 发射区空穴和基区电子扩散到耗尽区后, 被耗尽区形成的内建电场所分离, 进而对外产生电流. 因为中电池GaAs基区的厚度远大于发射区厚度, 在中电池GaAs吸收波长范围内, 太阳光谱中的大部分光子被中电池GaAs基区所吸收, 基区被激发的少数载流子数目更多, 所以子电池电流主要由基区少数载流子(电子)的电流组成. 中电池GaAs基区(具体见图1, 中电池P-GaAs基区的厚度为2.5 μm)电子电流随不同能量质子辐照后的退化结果如图7所示. 其中图7(a)为初始状态下, 中电池GaAs基区电子电流密度. 为直观分析基区电子电流密度变化结果, 沿A-A′切线处的基区电子电流密度随中电池GaAs基区厚度的变化结果如图7(b)所示. 利用相同方法, 分别得到辐照注量为3 × 1012 cm–2, 不同能量质子辐照下基区电子电流密度随中电池GaAs基区厚度的变化结果. 当基区厚度大于1 μm时, 基区电子电流密度接近为0, 因此图7(b)中未画出1—2.5 μm的电子电流密度. 其中图7(b)中X轴零点位置, 对应于中电池GaAs基区上表面. 相同辐照注量下, 位移损伤浓度随质子能量的减小而增大, 导致少数载流子非辐射复合随质子能量的减小而增加, 从而诱发中电池GaAs基区电子电流密度随质子能量的减小而减小. 同时可以看到, 电子电流减小到零时所对应的基区厚度随质子能量的减小逐渐减小. 只有基区厚度与耗尽区的距离小于电子扩散长度时, 才能产生电流, 而当基区厚度与耗尽区的距离大于电子扩散长度时, 则不能产生电流. 电子电流减小到零时的基区厚度反映了基区少数载流子的扩散长度. 质子辐照后, 少数载流子扩散长度的退化随质子能量的减小而逐渐增大, 从而导致基区电子电流减小到零时所对应的基区厚度随质子能量的减小而逐渐减小.

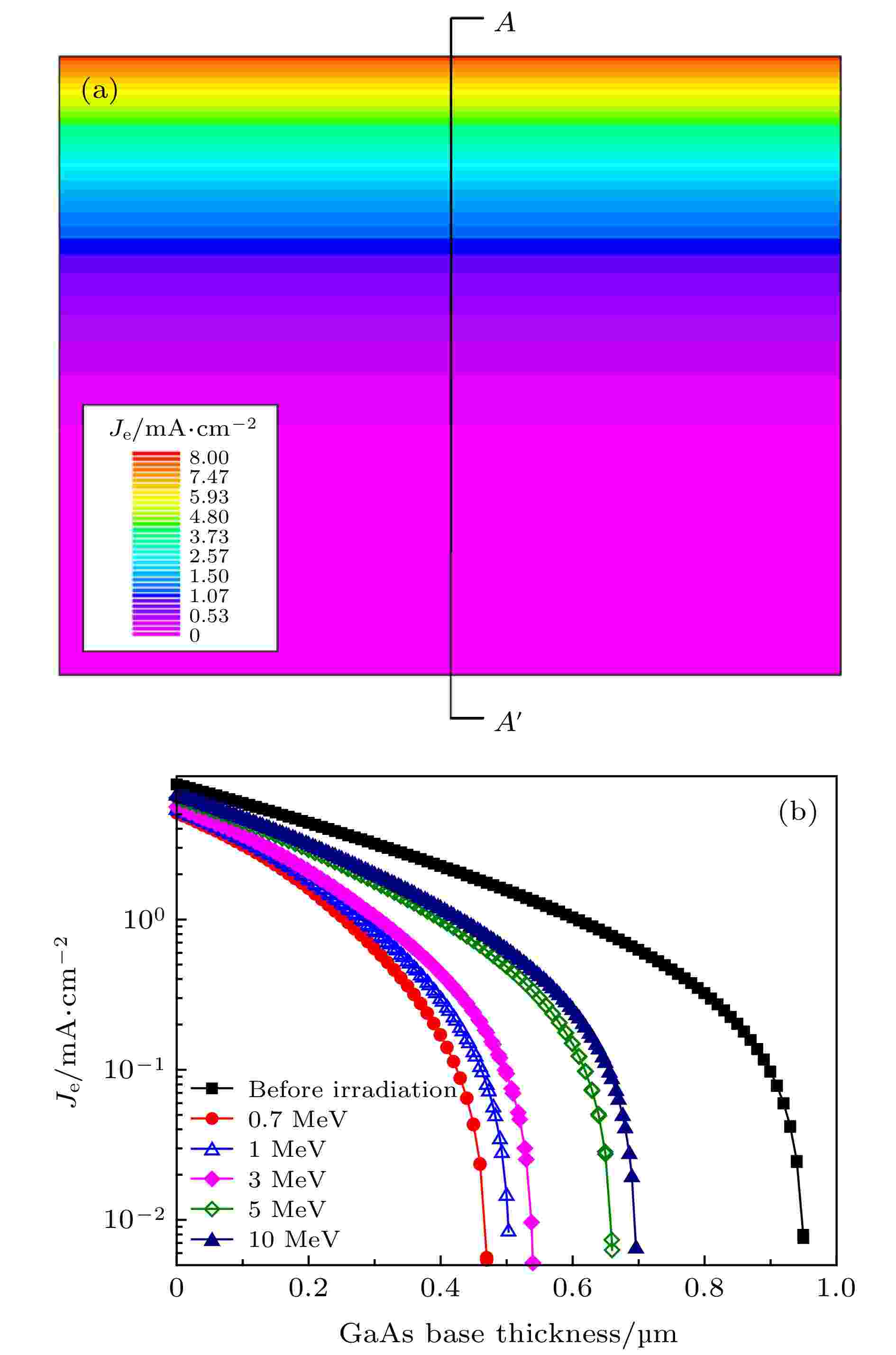

图 7 (a)初始中电池GaAs的基区少数载流子(电子)电流(Je)的模拟结果; (b)不同能量质子辐照下, 沿A-A′ 切线的中电池GaAs基区电子电流密度随基区厚度的变化Figure7. (a) Simulation results of current density (Je) of minority carriers (electron) of GaAs middle cell base region before irradiation; (b) simulation results of current density of minority carriers (electron) versus base thickness for GaAs middle cell base region before and after different energy proton irradiation with the fluence of 3 × 1012 cm–2.
2
3.6.最大输出功率退化分析
三结太阳电池最大输出功率表示三结太阳电池对外输出功率最大值, 是三结太阳电池最重要的性能参数. 不同辐照能量下, 归一化最大输出功率随辐照注量变化的模拟结果如图8所示. 从图8可见, 对于不同能量的质子辐照, 最大输出功率退化幅度随辐照能量的减小而增大. 因为在三结太阳电池中, 中电池GaAs抗辐照性能最差, 三结太阳电池性能退化主要由中电池性能退化决定, 所以用中电池的位移损伤剂量等效三结太阳电池位移损伤剂量, 三结太阳电池归一化最大输出功率随位移损伤剂量的变化结果如图9所示. 从图9可以看出, 最大输出功率随位移损伤剂量的增加逐渐减小, 利用方程[30]及最大输出功率退化的模拟结果, 拟合得到归一化最大功率随位移损伤剂量的特征方程:

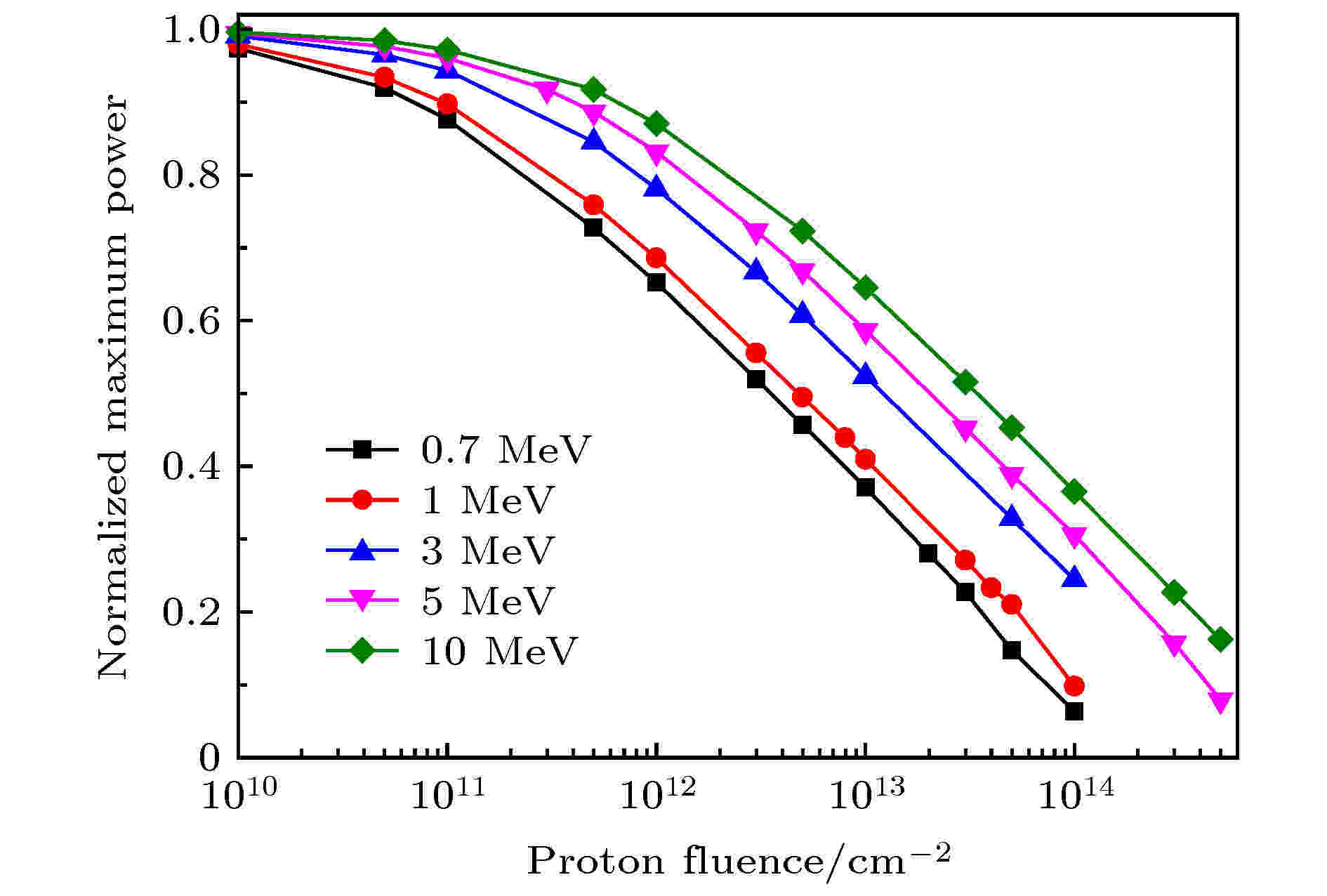

图 8 不同能量质子辐照下, 三结太阳电池最大输出功率随辐照注量的退化结果Figure8. Simulation results of normalized maximum power versus proton fluence for GaInP/GaAs/Ge triple-junction solar cells irradiated by different energy proton.

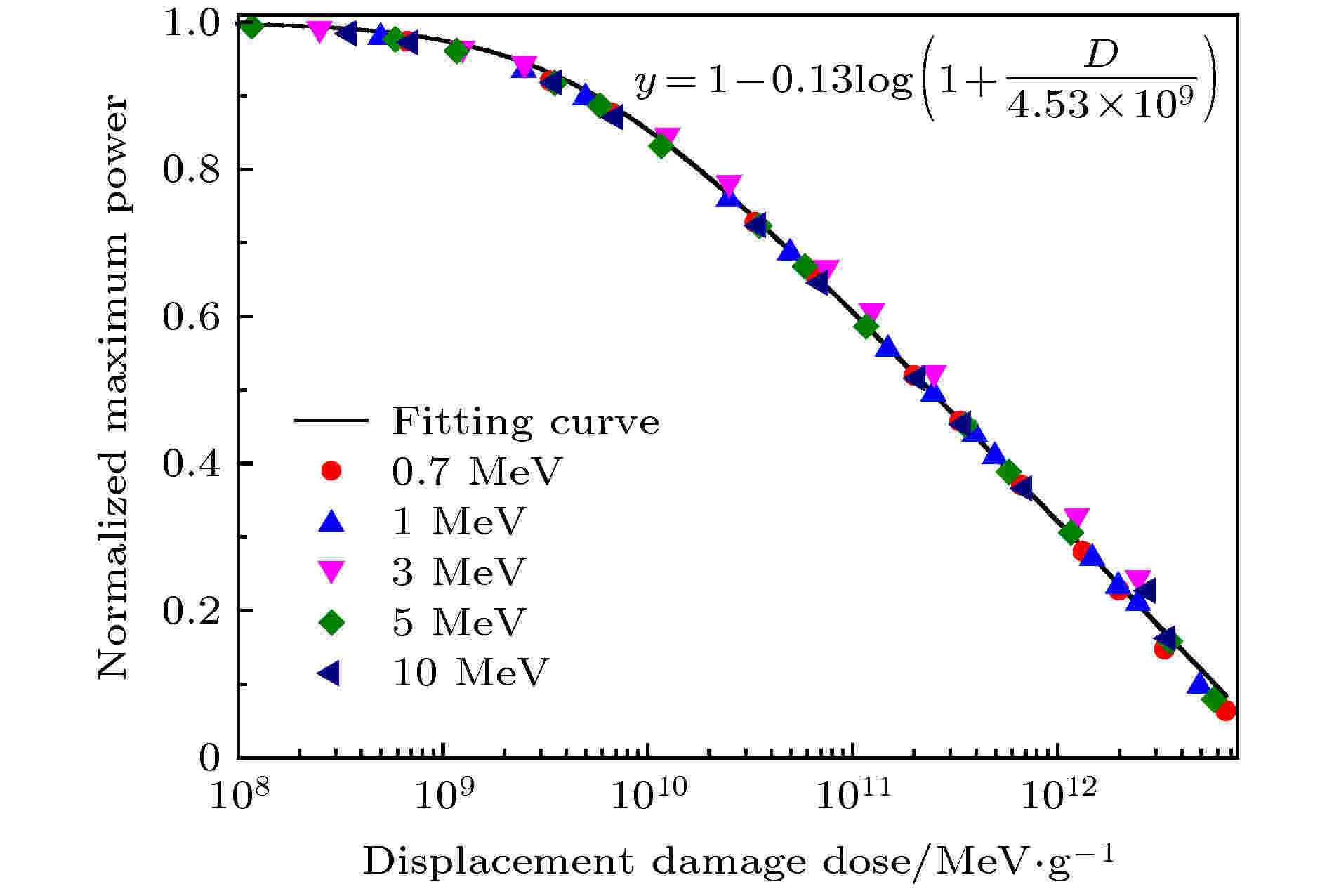

图 9 三结太阳电池最大输出功率随位移损伤剂量的退化结果Figure9. Degradation of normalized maximum power versus displacement damage dose for GaInP/GaAs/Ge triple-junction solar cells.
