不同于碱金属插层或者生长单层膜等对FeSe进行电子掺杂的手段，施加物理高压原则上没有引入额外的电荷载流子，但是也可以实现接近40K的高温超导电性。最近，中国科学院物理研究所/北京凝聚态物理国家实验室（筹）极端条件物理实验室EX6组程金光研究员与研究生孙建平、叶光洲、博士后Prashant Shahi等，与国内外多个课题组合作，采用在中科院物理所搭建的国内第一套立方六面砧大腔体高压低温物性测量装置（可同时实现15GPa静水压、1.5K最低温和9T磁场），通过详细的高压下电阻率测试，绘制了FeSe单晶完整的温度-压力相图[Nature Communications 7, 12146 (2016)]，揭示出高温超导相恰好出现在长程磁有序消失的临界点附近，与FeAs基高温超导体系类似。为了进一步揭示其高温超导的机制，高压下的电子结构信息至关重要。然而，高压下无法开展角分辨光电子能谱测量，而量子振荡测量也非常困难。为了克服这一难点，最近他们详细研究了FeSe单晶高压下的霍尔效应，首次获得了FeSe单晶高压下的电子结构信息。
如图1 所示，当P < 2GPa时，费米面在四方-正交结构相变（电子向列序）温度Ts处存在明显重构，造成低温正常态的电输运性质由电子型载流子主导，与常压下的角分辨光电子能谱、量子振荡测量等给出的结果一致。当P > 2GPa时，长程磁有序出现，此时正常态的电输运性质变成由空穴型载流子主导（详细数据见图2和图3），霍尔电阻在整个温区都变为正值。特别是在Pc = 6GPa附近，此时长程磁有序恰好消失而且超导Tc最高，霍尔系数呈现出显著增强，提高了超过一个数量级。由于Pc附近正常态的顺磁区不会出现载流子数目的显著降低，因此，霍尔系数的增强主要归因于反铁磁临界点附近自旋涨落的增强而造成的载流子迁移率降低。在重费米子体系的反铁磁量子临界点附近也观察到类似现象。这一结果表明FeSe高压下出现的高温超导相与反铁磁临界涨落具有重要联系。
FeSe单晶高压下的电子相图表明其高压下具有空穴型主导的电荷载流子，即存在空穴型费米面，因此其费米面结构与前面提到的其它FeSe基高温超导体系截然不同。结合第一性原理计算，他们进一步证实高压下存在电子型和空穴型费米面，因此支持费米面嵌套和电子-空穴散射机制，与FeAs基高温超导体系非常类似。该工作对深入理解FeSe单晶的独特性质、统一理解FeSe和FeAs基高温超导机理提供了重要实验依据。
相关研究成果近日发表在Physical Review Letters 118,147004 (2017)。本工作得到国家自然科学基金委(11574377)、科技部(2014CB921500)、科学院B类先导专项(XDB07020100)和前沿重点项目(QYZDB-SSW-SLH013)的支持。参与本工作的合作者包括：美国橡树岭国家实验室的阎加强博士和B. C. Sales博士，日本东京大学的Y. Uwatoko教授和T. Shibauchi教授研究组，美国密苏里大学的D. J. Singh教授和清华大学的张广铭教授。
[1] J. P. Sun, G. Z. Ye, P. Shahi, J.-Q. Yan, K. Matsuura, H. Kontani, G. M. Zhang, Q. Zhou, B.C. Sales, T. Shibauchi, Y. Uwatoko, D. J. Singh*, and J.-G. Cheng*; “High-Tc superconductivity in FeSe at high pressure: dominant hole carriers and enhanced spin fluctuations”; Physical Review Letters (2017) 118, 147004.
链接: https://journals.aps.org/prl/pdf/10.1103/PhysRevLett.118.147004
 |

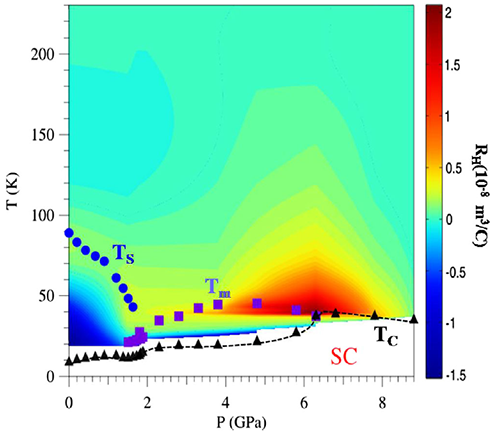

| 图1. FeSe单晶的温度-压力相图和霍尔系数电子相图 Ts：四方-正交结构相变(电子向列序Nematic)转变温度；Tm：长程磁有序转变温度；Tc：超导（SC）转变温度。 |
 |

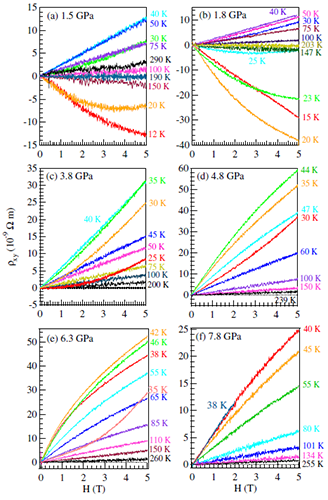

| 图2. FeSe单晶不同压力、不同温度下的霍尔电阻数据。 |
 |

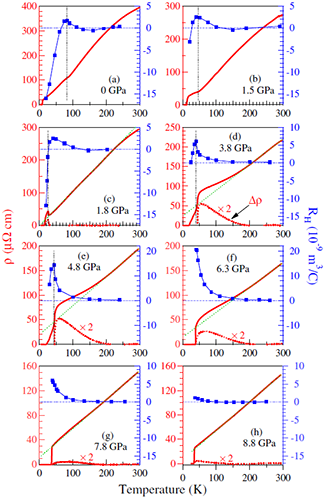

| 图3. FeSe单晶在不用压力下的电阻率和霍尔系数随温度的变化关系。 |
FeSe_Hall_PRL2017_EX6.pdf
