中国科学院兰州化学物理研究所羰基合成与选择氧化国家重点实验室、中国科学院大学博士生导师李鑫恒研究员团队结合电化学等技术发展了石墨烯复合材料的制备方法，分别制备出了均匀性好、结合力强的金属氧化物、聚苯胺、磷化物石墨烯复合材料，成本低廉、环境友好、适于规模化生产（图1）。

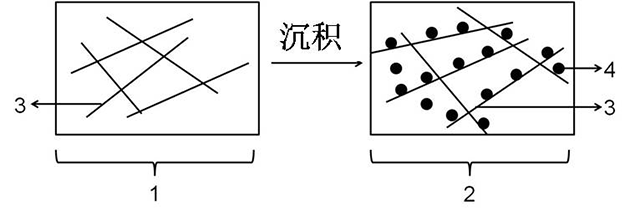

图1.1，2分别为三维石墨烯宏观体材料和石墨烯复合材料；3，4分别为石墨烯纳米片以及沉积在石墨烯表面的纳米颗粒。
该制备方法有效地解决了以往方法可控性差、石墨烯叠层、纳米粒子团聚、结构易崩塌等问题。氧化锰表现出了良好的单分散性，石墨烯片层没有明显的层叠，且具有多孔性（图2）。该方法易于制备克量级复合材料。研究人员将制备的复合材料组装成不对称水性超级电容器，具有柔性可折叠（图3）、无粘涂剂、环保（水性电解质）等优点。组装的超级电容器功率密度明显地大于40Wh/Kg以上，循环2000次后仍保持初始容量的80%以上。将复合材料应用于电催化电极材料，极大地降低了过电势。

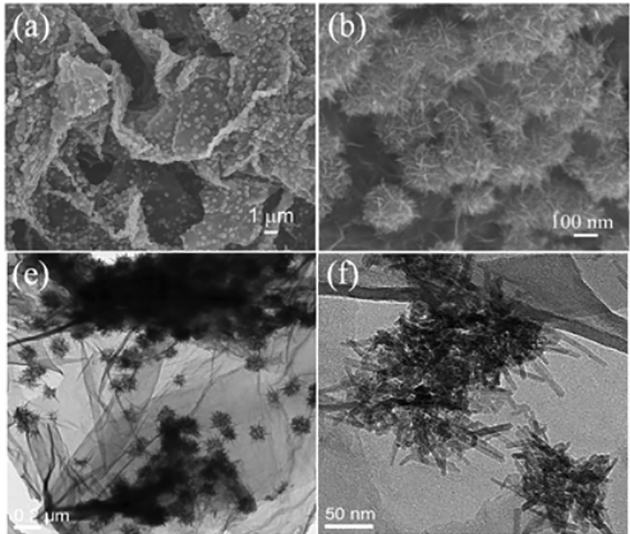

图2. 复合材料实例--石墨烯-二氧化锰三维多孔复合材料。2a,b为扫描电镜图，2e,f为复合材料的透射电镜图。

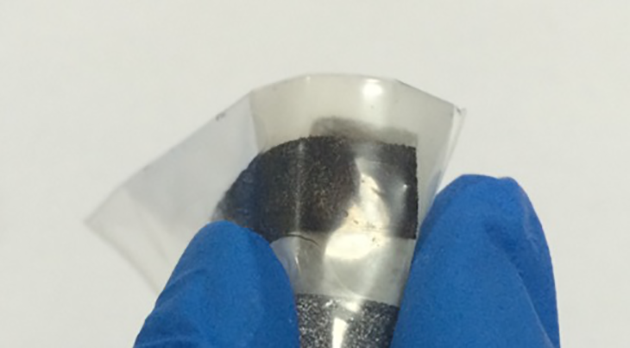

图3. 组装的柔性超级电容器实物图片。
该方法部分已获得国家发明专利授权，授权号：ZL 201610423614.X。前期研究工作发表在J.Mater.Chem A 2017，05，4629。
以上工作得到了国家自然科学基金面上项目、国家重点研发计划、江苏省自然科学基金、苏州市重点产业技术创新基金、兰州化物所特聘人才项目、羰基合成与选择氧化国家重点实验室的支持。
责任编辑：余玉婷
