亓捷^1,2, 刘承军^1,2, 张江浩^1,2, 姜茂发^1,2
1. 东北大学 多金属共生矿生态化冶金教育部重点实验室, 辽宁 沈阳 110819;
2. 东北大学 冶金学院, 辽宁 沈阳 110819
收稿日期：2021-05-06
基金项目：国家自然科学基金资助项目(51904064，U1908224，51974075)；中国博士后科学基金资助项目(2020T130084，2019M661114)；中央高校基本科研业务费专项资金资助项目(N2125013)。
作者简介：亓捷(1987－)，男，山东莱芜人，东北大学讲师;
刘承军(1974－)，男，河南获嘉人，东北大学教授，博士生导师;
姜茂发(1955－)，男，山东栖霞人，东北大学教授，博士生导师。

摘要：利用热丝法测试技术, 结合扫描电镜和能谱分析, 研究了不同w(CaO)/w(Al₂O₃)条件下钙铝基保护渣的结晶性能.结果表明, 较低w(CaO)/w(Al₂O₃)下, 保护渣结晶物相为LiAlO₂和CaO · Al₂O₃.其析出由渣中的Li⁺离子和Ca²⁺离子分别对高聚合度铝氧四面体结构的电荷补偿所致.而且, Li⁺离子优先参与, LiAlO₂优先析出.较高w(CaO)/w(Al₂O₃)下, 结晶物相转变为LiAlO₂和3CaO · Al₂O₃.其变化原因为, CaO相对质量分数提高, 保护渣聚合度降低, Ca²⁺离子和低聚合度铝氧四面体结构单元Q²结合而形成3CaO · Al₂O₃并析出.随着w(CaO)/w(Al₂O₃)由1.13提高至1.82, 钙铝基保护渣析晶能力先减弱然后增强.在w(CaO)/w(Al₂O₃)为1.50和1.82时分别具有最弱和最强的析晶能力.
关键词：钙铝基保护渣结晶温度结晶物相熔体结构热丝法
Effect of w(CaO)/w(Al₂O₃) on the Crystallization Properties of CaO-Al₂O₃-based Mold Flux
QI Jie^1,2, LIU Cheng-jun^1,2, ZHANG Jiang-hao^1,2, JIANG Mao-fa^1,2
1. Key Laboratory for Ecological Metallurgy of Multimetallic Ores(Ministry of Education), Northeastern University, Shenyang 110819, China;
2. School of Metallurgy, Northeastern University, Shenyang 110819, China
Corresponding author: QI Jie, E-mail: qij@smm.neu.edu.cn.

Abstract: The crystallization properties of CaO-Al₂O₃-based mold fluxes with different values of w(CaO)/w(Al₂O₃) were studied by using single hot thermocouple technique(SHTT) and scanning electron microscope and energy dispersive spectrometer(SEM-EDS). The results showed that the crystalline phases were LiAlO₂ and CaO · Al₂O₃ with a lower w(CaO)/w(Al₂O₃). They were formed due to the charge compensation of Li⁺ions and Ca²⁺ ions to aluminum tetrahedral structure with high polymerization degree. Li⁺ions were preferentially involved, and LiAlO₂ preferentially precipitated. With higher w(CaO)/w(Al₂O₃), the crystalline phase was transformed into LiAlO₂ and 3CaO · Al₂O₃. The reason for the change was that the relative mass fraction of CaO was increased, accordingly, the degree of polymerization of the mold flux was decreased and 3CaO · Al₂O₃ was formed and precipitated due to the combination of Ca²⁺ ions and low-polymerization tetrahedral structural unit Q². As the w(CaO)/w(Al₂O₃) was increased from 1.13 to 1.82, the crystallization ability was first weakened and then increased. The crystallization ability was the weakest and the strongest when the w(CaO)/w(Al₂O₃) was 1.50 and 1.82, respectively.
Key words: CaO-Al₂O₃-based mold fluxcrystallization temperaturecrystalline phasemelt structureSHTT(single hot thermocouple technique)
随着各行业对钢材性能要求的不断提高以及炼钢技术的不断进步, 先进特种钢得到不断研发.代表性的钢种包括高铝钢、稀土耐热钢、电热合金以及高钛铁铬镍合金等.上述优质特殊钢具有共同的特征, 即, 钢中的合金质量分数远高于普通钢.高铝钢中铝的质量分数最高可达3 % ~5 %, 稀土耐热钢和稀土电热合金中的稀土质量分数可达0.1 %, 而825等合金中钛的最高质量分数接近1.5 % ^[1].使用常规硅酸盐系保护渣连铸生产上述特殊钢时, 结晶器中存在严重的渣钢界面反应, 保护渣的成分和性能急剧恶化^[2-4].为了最大程度地减少连铸过程中的渣钢界面反应, 新型的钙铝基保护渣已成极具潜力的新品种^[5].目前, 相关****对钙铝基保护渣的设计开发进行了广泛的基础研究, 并开展了相关工业试验, 铸坯质量得到明显改善^[6-9].然而, 在新型保护渣的工业应用过程中, 仍存在润滑效果差、粘结报警等问题.主要原因之一是结晶性能控制不当.有关新型钙铝基保护渣结晶性能的调控已引起冶金工作者的关注^[10-12].Zhou等^[10]研究了典型助熔剂氧化钠和三氧化二硼对保护渣结晶性能的影响, 明确了其影响规律及不同之处; Fu等^[11]研究了钙铝比对高铝钢用CaO-Al₂O₃-Na₂O-CaF₂基渣系结晶性能的影响, 在其实验渣系中, 确定了最佳钙铝比的范围.针对特定组元对结晶性能影响的研究已得到开展, 但仍待深入.钙铝基保护渣酸碱性的表征及其对结晶性能的影响、结晶器内受冷却作用后保护渣的动态结晶过程等问题仍未得到有效解析.
针对上述问题, 本文在前期设计的低反应性钙铝基保护渣的基础上^[13-15], 系统研究了w(CaO)/w(Al₂O₃)对结晶性能的影响, 分析了保护渣在连续冷却和等温过程中的结晶动力学行为和结晶相变过程.研究结果对明晰新型钙铝基保护渣的结晶行为并进行合理调控具有指导意义.
1 实验实验渣组成如表 1所示, 各试样均采用纯化学试剂经预熔、水淬制备而成.Li₂CO₃在710 ℃以上时可分解为Li₂O, 因此, Li₂O以Li₂CO₃的形式加入, 预熔过程采用氩气保护.
表 1(Table 1)

表 1 实验渣成分Table 1 Composition of the slag samples No. 质量分数/% w(CaO)/w(Al2O3) CaO Al2O3 SiO2 Li2O B2O3 01 42.62 37.38 5 7 6 1.13 02 48 32 5 7 6 1.50 03 51.63 28.37 5 7 6 1.82

表 1 实验渣成分 Table 1 Composition of the slag samples

研究过程采用热丝法熔化析晶性能测定仪实时观测保护渣在连续降温条件和等温恒温条件下的结晶过程, 并绘制相应的CCT(连续降温转变)曲线和TTT(温度时间转变)曲线.实验参数如表 2所示. 在CCT曲线测试时, 取约5 mg渣样均匀涂抹于测试用热电偶偶点处, 快速升温至1 400 ℃, 恒温使成分均匀, 并除去渣中气泡.之后, 以一定速率迅速降温, 观察分析渣中开始析出晶体所对应的温度和时间.在TTT曲线测试时, 渣样同样在1 400 ℃熔清后, 迅速降温至特定温度并恒温, 观察在恒温温度下开始析出晶体所用的时间.以01渣为例, 图 1为其在0.5 ℃/s条件下降温时不同时刻渣样凝固结晶情况的原位观察结果.测试过程, 以渣中物相析出晶体的体积分数为5 % 时对应的温度为初始结晶温度.相关实验测试设备和方法在文献[16-17]中有详细介绍, 不再赘述.结合测试结果, 利用高温重烧炉和马弗炉, 采用“预熔-降温-淬冷”法制备特定温度条件下的结晶渣样, 利用PHENOM扫描电镜观察结晶物相形貌, 并结合能谱分析物相组成.
表 2(Table 2)

表 2 实验参数Table 2 Experimental parameters 熔清温度/℃ CCT测试冷速/(℃·s-1) TTT测试恒温温度/℃ 1 400 0.5, 1, 5, 10 1 100~1 250(间隔25)

表 2 实验参数 Table 2 Experimental parameters

图 1(Fig. 1)

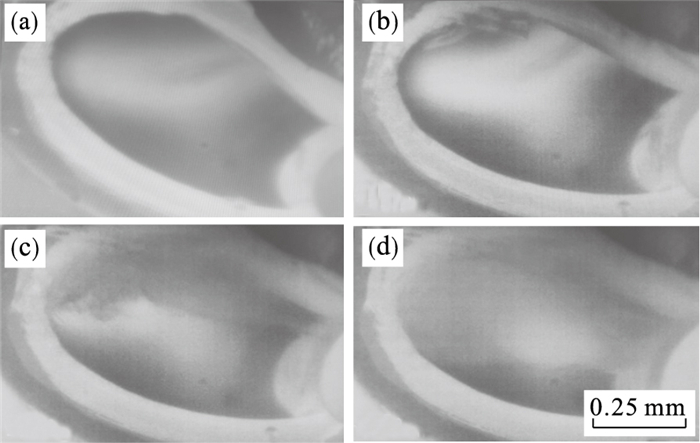

图 1 渣样凝固过程变化Fig.1 Change of the slag in the solidification process (a)—完全熔清, 1 400 ℃; (b)—析晶比例5 %, 1 231 ℃; (c)—析晶比例50 %, 1 210 ℃; (d)—析晶比例95 %, 1 160 ℃.

2 结果分析与讨论2.1 连续冷却过程w(CaO)/w(Al₂O₃)对结晶性能的影响图 2为不同保护渣的CCT曲线.由图可知, 在冷速和温度的综合影响下, 保护渣有液相、结晶相和玻璃相等不同的存在状态.随着温度的降低, 从高温区域到低温区域, 保护渣逐步由液相转变为结晶状态.而且, 随着冷却速率的提高, 保护渣在降温过程中可能不经过结晶状态, 而直接进入固态的玻璃相.以w(CaO)/w(Al₂O₃)为1.50时为例, 在冷却速率低于10 ℃/s时, 渣中均可析出晶体.当冷速高于此值时, 保护渣保持均一的玻璃相状态.因此, 其临界冷却速率可确定为10 ℃/s.在相同的w(CaO)/w(Al₂O₃)值条件下, 随着冷却速率的提高, 保护渣的初始结晶温度呈现明显的降低趋势.其主要原因：降温速率的提高将直接导致熔融液渣具有较高的过冷度, 熔渣聚合程度和黏度迅速提高, 此时, 结晶形核需要更大的驱动力, 析晶过程被有效抑制.因此, 保护渣的初始结晶温度随降温速率的提高而降低.
图 2(Fig. 2)

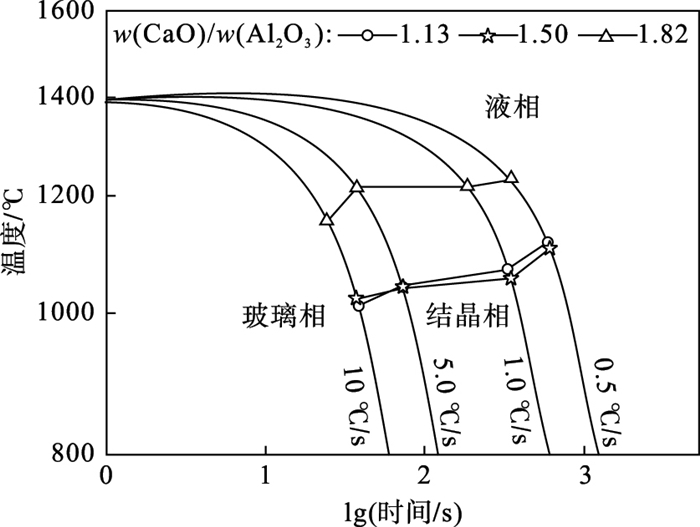

图 2 不同保护渣试样的CCT曲线Fig.2 CCT curves of different samples

图 3为各保护渣在不同冷却速率下初始结晶温度的变化情况.各试样在不同冷速下的初始析晶温度值具体如图注释.在相同冷却速度下, 随着w(CaO)/w(Al₂O₃)提高, 保护渣的初始结晶温度先稍有降低后明显升高.冷却速率一定的情况下, w(CaO)/w(Al₂O₃)为1.82时, 初始析晶温度最高, 析晶能力最强.w(CaO)/w(Al₂O₃)为1.50时, 初始析晶温度最低, 析晶能力最弱.其主要原因：随着w(CaO)/w(Al₂O₃)值提高, 渣中CaO的相对质量分数不断提高, 保护渣的碱性不断增强, 进而促进了其析晶能力的提高.
图 3(Fig. 3)

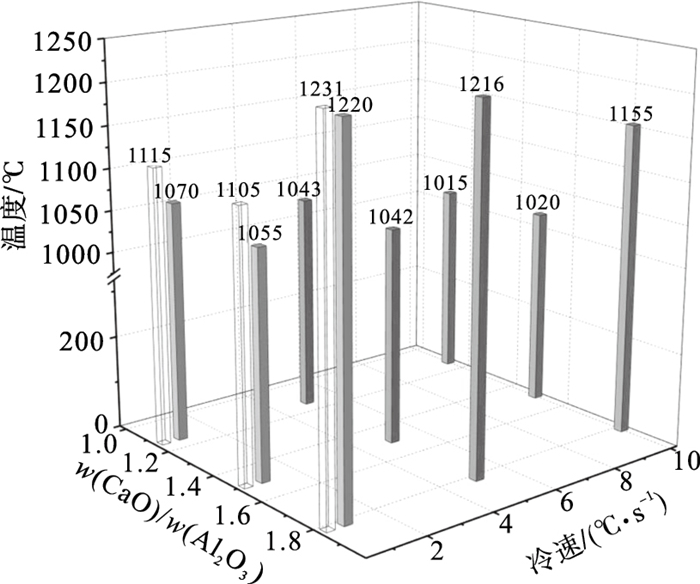

图 3 不同保护渣试样的初始析晶温度Fig.3 Initial crystallization temperature of different samples

2.2 恒温过程w(CaO)/w(Al₂O₃)对结晶性能的影响不同w(CaO)/w(Al₂O₃)保护渣的TTT曲线如图 4所示.由图可得, 随着保护渣w(CaO)/w(Al₂O₃)的提高, 保护渣TTT曲线发生明显转变.当w(CaO)/w(Al₂O₃)为1.13时, TTT曲线呈“双C”状, 存在两个晶体析出区间, 而且保护渣在1200 ℃和1 100 ℃时分别具有最短的结晶孕育时间.
图 4(Fig. 4)

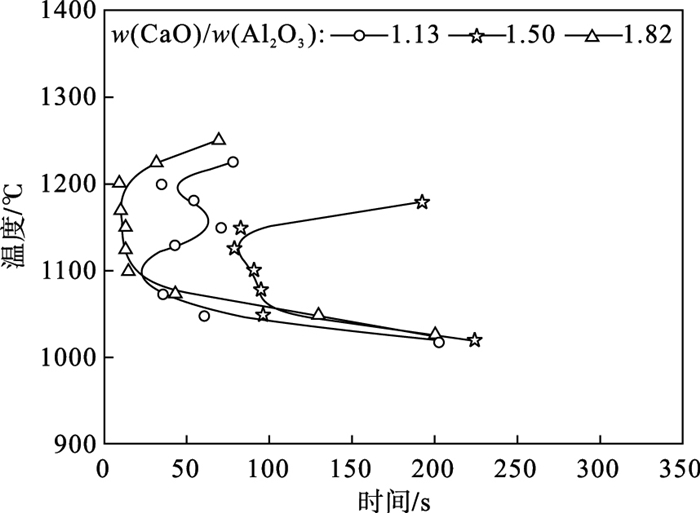

图 4 不同保护渣试样的TTT曲线Fig.4 TTT curves of different samples

当w(CaO)/w(Al₂O₃)提高至1.50时, TTT曲线由“双C”状转变为“单C”状, 在1 100 ℃时结晶孕育时间最短, 而且保护渣的结晶孕育时间较w(CaO)/w(Al₂O₃)为1.13时有所增加.当w(CaO)/w(Al₂O₃)进一步提高至1.82时, 保护渣的TTT曲线仍呈“单C”状.据此可初步推断, 随着w(CaO)/w(Al₂O₃)的提高, 保护渣的析晶物相组成及其析出顺序存在明显的变化.
等温转变过程中, 结晶孕育时间同样是评估结晶能力的主要指标之一.结晶孕育时间越长, 析晶能力相对较弱.反之, 结晶孕育时间越短, 析晶能力相对较强.由图 4可知, w(CaO)/w(Al₂O₃)为1.13时, 保护渣在1 200 ℃和1 100 ℃时的结晶孕育时间分别为35 s和20 s; 当w(CaO)/w(Al₂O₃)提高至1.50时, 保护渣的结晶孕育时间提高至80 s以上; 进一步提高w(CaO)/w(Al₂O₃)至1.82时, 保护渣的结晶孕育时间迅速降低, 约为10~15 s.上述变化和连续降温过程CCT曲线测试规律相吻合, 随着结晶孕育时间降低, 析晶能力增强.综合上述变化可得, 随着w(CaO)/w(Al₂O₃)提高, 保护渣的析晶能力先降低后增强.w(CaO)/w(Al₂O₃)为1.50时, 析晶能力最弱; w(CaO)/w(Al₂O₃)为1.82时, 析晶能力最强.
2.3 w(CaO)/w(Al₂O₃)对结晶物相的影响以TTT曲线测试结果为依据, 对不同析晶区间内保护渣的结晶物相进行分析, 其结果如图 5和表 3所示.TTT分析结果表明, w(CaO)/w(Al₂O₃)为1.13时, 保护渣在1 200 ℃和1 100 ℃下可能存在不同的晶体析出情况.图 5a为w(CaO)/w(Al₂O₃)为1.13时保护渣在1 200 ℃时结晶渣样的扫描电镜图片.渣中存在两相, 其中暗灰色物相为残余液相, 黑色物相为渣中的主要析出物相, 且呈条状, 其能谱分析结果中仅含有Al和O, 结合作者前期研究结果确定为LiAlO₂. LiAlO₂析出的主要原因, Li₂O和Al₂O₃在渣中结合, 在降温过程中以LiAlO₂的形式析出.图 5b为w(CaO)/w(Al₂O₃)为1.13时保护渣在1 100 ℃时结晶渣样的扫描电镜图片.此时渣中存在三相, 其中暗灰色物相为残余液相, 黑色物相为LiAlO₂, 此时LiAlO₂已由条状聚集为块状.除残余液相和LiAlO₂外, 在LiAlO₂周围析出少量亮灰色块状物相, 主要为CaO·Al₂O₃.由TTT曲线和保护渣在不同温度下的扫描电镜分析结果可得, LiAlO₂先于CaO·Al₂O₃析出.即, 在图 4所示“双C”曲线中, 较高温度区段“C”形对应LiAlO₂的析出, 较低温度区段“C”形对应CaO·Al₂O₃的析出.渣中CaO·Al₂O₃析出的主要原因：随着LiAlO₂的不断析出, 渣中Al₂O₃相对质量分数逐渐降低, 保护渣的组成逐步进入CaO·Al₂O₃初晶区, 使其在降温过程中析出.
图 5(Fig. 5)

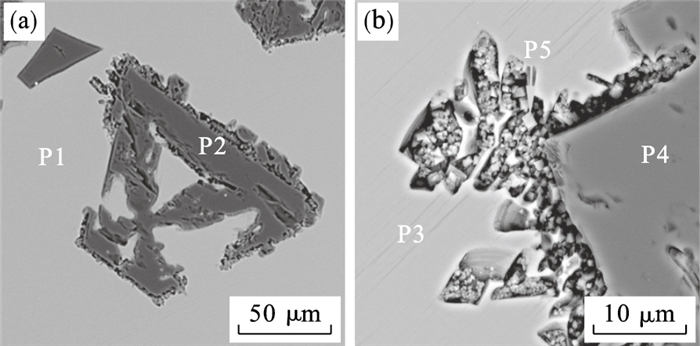

图 5 w(CaO)/w(Al2O3)为1.13时保护渣在不同温度下结晶物相扫描电镜图像Fig.5 EM images of the slags at different temperatures with w(CaO)/w(Al2O3) of 1.13 (a)—1 200 ℃, P1—液相, P2—LiAlO2；(b)—1 100 ℃, P3—液相, P4—LiAlO2, P5—CaO·Al2O3.

表 3(Table 3)

表 3 w(CaO)/w(Al2O3)为1.13时保护渣结晶物相的能谱分析结果Table 3 EDS results of the mold flux with w(CaO)/w(Al2O3) of 1.13 物相 元素摩尔分数/% O Ca Al B Si P1 60.82 17.78 15.87 3.39 2.14 P2 68.04 — 31.96 — — P3 59.83 17.13 16.15 4.92 1.97 P4 67.49 — 32.51 — — P5 67.49 11.66 20.85 — — 注：Li原子序数过小, 无法通过能谱分析测得.本文电镜可检出B元素, 但其半定量分析结果仅供参考.

表 3 w(CaO)/w(Al2O3)为1.13时保护渣结晶物相的能谱分析结果 Table 3 EDS results of the mold flux with w(CaO)/w(Al2O3) of 1.13

w(CaO)/w(Al₂O₃)为1.50时, 保护渣在1 100 ℃时析晶时间短, 存在大量析晶现象.结晶渣样扫描电镜图和能谱分析结果如图 6和表 4所示.渣中仍存在三相, 其中暗灰色为残余液相, 黑色为LiAlO₂相, 亮灰色为3CaO·Al₂O₃相.而且, 3CaO·Al₂O₃聚集成块状分布.结合TTT曲线可得, LiAlO₂与3CaO·Al₂O₃在同一温度区间同时析出, 且结晶孕育时间有所增加.
图 6(Fig. 6)

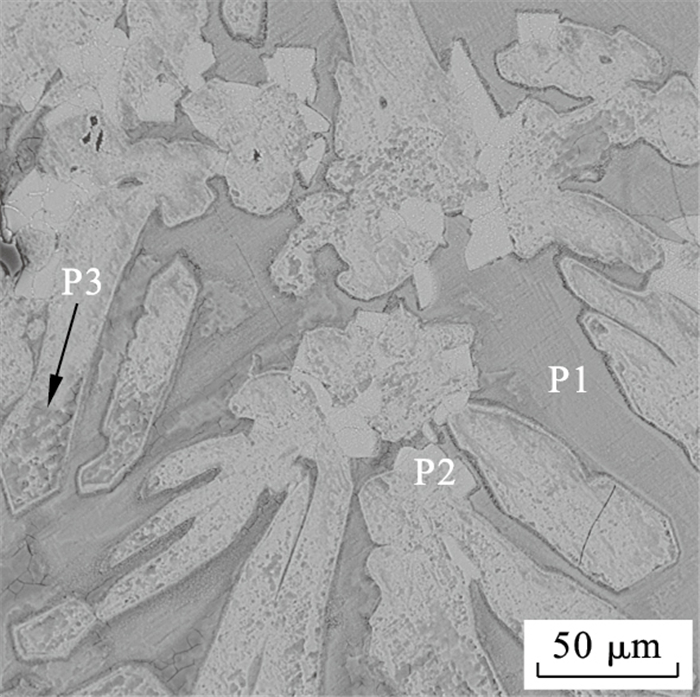

图 6 w(CaO)/w(Al2O3)为1.50时保护渣在1 100 ℃下结晶物相扫描电镜图Fig.6 SEM image of the slag at 1 100 ℃with a w(CaO)/w(Al2O3) of 1.50 P1—液相, P2—LiAlO2, P3—3CaO·Al2O3.

表 4(Table 4)

表 4 w(CaO)/w(Al2O3)为1.50时保护渣结晶物相的能谱分析结果Table 4 EDS results of the mold flux with w(CaO)/w(Al2O3) of 1.50 物相 元素摩尔分数/% O Ca Al B Si P1 62.29 16.39 15.27 3.67 2.38 P2 66.66 33.34 P3 61.33 20.12 17.00

表 4 w(CaO)/w(Al2O3)为1.50时保护渣结晶物相的能谱分析结果 Table 4 EDS results of the mold flux with w(CaO)/w(Al2O3) of 1.50

w(CaO)/w(Al₂O₃)为1.82时, 保护渣在1 100 ℃时析晶时间短, 存在大量析晶现象.此时保护渣结晶渣样的扫描电镜图和能谱分析结果如图 7和表 5所示.渣中存在两相, 其中暗灰色物相为残余液相, 亮灰色物相为3CaO·Al₂O₃.而且, 3CaO·Al₂O₃呈块状分布.其析出的主要原因：w(CaO)/w(Al₂O₃)持续提高, 熔渣中碱性氧化物质量分数不断增加, 质量分数不断增加的CaO优先于Li₂O与渣中Al₂O₃结合生成3CaO·Al₂O₃, 并在降温过程中析出.此外, 结合TTT曲线可知, 此时结晶孕育时间有所降低, 其原因之一为w(CaO)/w(Al₂O₃)较高, 熔渣碱性较大, 析晶能力较强.
图 7(Fig. 7)

图 7 w(CaO)/w(Al2O3)为1.82时保护渣在1 100 ℃下结晶物相扫描电镜图Fig.7 SEM image of the slag at 1 100 ℃with a w(CaO)/w(Al2O3) of 1.82 P1—液相, P2—3CaO·Al2O3, P3—LiAlO2.

表 5(Table 5)

表 5 w(CaO)/w(Al2O3)为1.82时保护渣结晶物相的能谱分析结果Table 5 EDS results of the mold flux with w(CaO)/w(Al2O3) of 1.82 物相 元素摩尔分数/% O Ca Al B Si P1 43.83 11.89 8.63 33.85 1.80 P2 67.73 18.76 13.51 P3 66.01 33.99

表 5 w(CaO)/w(Al2O3)为1.82时保护渣结晶物相的能谱分析结果 Table 5 EDS results of the mold flux with w(CaO)/w(Al2O3) of 1.82

由上述分析可得, 随着w(CaO)/w(Al₂O₃)提高, 钙铝基保护渣结晶能力的强弱发生明显的变化, 而且, 结晶物相的析出及其分布存在显著差异.其变化与熔体结构和熔渣组成在相图中的位置密切相关.
图 8为利用Factsage 8.0计算所得的本研究成分范围内的保护渣相图.由图可知, 在平衡条件下, w(CaO)/w(Al₂O₃)为1.13时, 熔渣在降温过程中将首先进入LiAlO₂的初晶区; 温度继续降低, 则进入LiAlO₂和CaO·Al₂O₃共存的初晶区.因此, TTT曲线中存在明显的“C”形分界线, 而且LiAlO₂先于CaO·Al₂O₃析出.
图 8(Fig. 8)

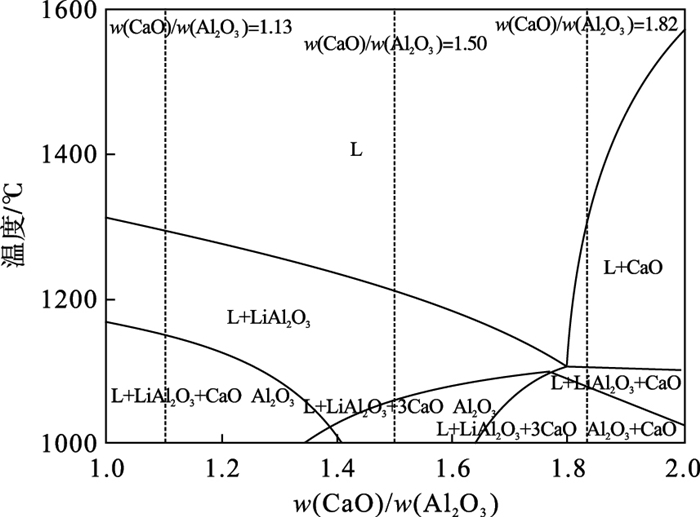

图 8 实验渣相图Fig.8 Phase diagram of the experimental slags

当w(CaO)/w(Al₂O₃)提高至1.50时, 随温度降低, 保护渣最终在1 100 ℃以下进入LiAlO₂和3CaO·Al₂O₃共存区, 此理论计算结果与实验测试结果相符.但是, 此时随着w(CaO)/w(Al₂O₃) 的提高, 保护渣的析晶能力有所增强, LiAlO₂和3CaO·Al₂O₃共同析出, TTT曲线中不再具有明显的“C”形分界线.进一步提高w(CaO)/w(Al₂O₃)至1.82时, Factsage 8.0计算所得结果表明, 在1 100 ℃时渣中为LiAlO₂, 3CaO·Al₂O₃和CaO共存.实际过程中渣中并未发现CaO.其原因之一为实验取样为非平衡条件, 而Factsage8.0计算所得结果为平衡条件下.另一原因则是受软件数据库限制, 导致实际测试结果与理论计算结果存在差异.
此外, 3个实验成分点的理论液相线温度同样是先降低后升高, 与其初始析晶温度变化规律相吻合.
关于物相析出类型的变化, 可由w(CaO)/w(Al₂O₃)变化所导致的熔体结构变化来解释.研究表明, 铝酸盐系熔渣中主要成网结构单元为AlO₄^5-四面体结构单元.该结构单元可通过桥氧连接, 形成不同程度的聚合单元Qⁱ(i为桥氧数, 铝酸盐熔渣中取值为2, 3, 4).随着i值降低, 结构单元由三维网状结构逐渐转变为链状或环形结构, 聚合度逐渐降低.当聚合度最高时, Q⁴的化学式可简写为AlO₂^1-, 代表性的化合物如LiAlO₂, CaO·Al₂O₃; 当聚合度最低时, Q²的化学式可简写为AlO₃^3-, 代表性的化合物如3CaO·Al₂O₃.当w(CaO)/w(Al₂O₃)为1.13时, 保护渣的聚合程度相对较高, 渣中高聚合度的Q⁴结构单元(AlO₂^1-)较多, 需要1个正电荷补偿, 此时渣中的Li⁺优先于Ca²⁺参与电荷补偿^[18-19], 因此, LiAlO₂优先于CaO·Al₂O₃(Ca(AlO₂)₂)形成并析出.上述两种物相的析出示意图分别如图 9a和9b所示.而随着w(CaO)/w(Al₂O₃)的提高, 渣中w(CaO)逐渐增大, w(Al₂O₃)逐渐降低, 此时熔渣中高聚合度的结构单元将会迅速降低, 低聚合度的结构单元大幅提高.渣中将以Ca²⁺与Q²结构单元(AlO₃^3-)结合为主, 形成3CaO·Al₂O₃(Ca₃(AlO₃)₂)析出, 其析出示意如图 10所示.同时伴随少量Li⁺与Q⁴单元的结合.因此渣中析出物相转变为LiAlO₂和3CaO·Al₂O₃共存.
图 9(Fig. 9)

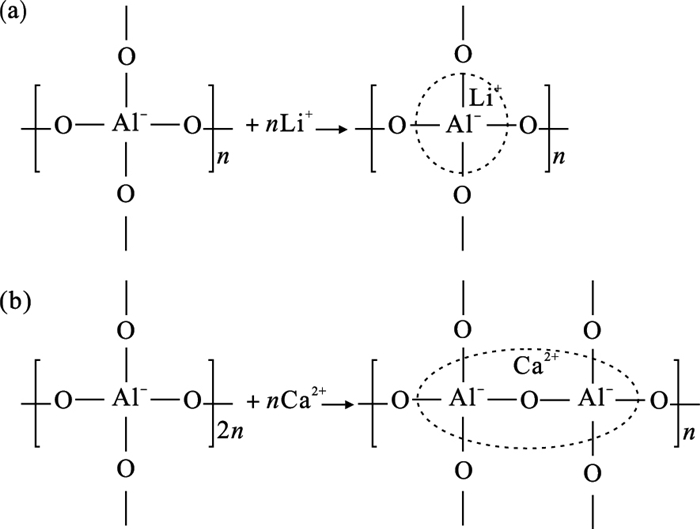

图 9 LiAlO2和CaO·Al2O3析出示意图Fig.9 Schematic diagram of precipitation for LiAlO2 and CaO·Al2O3 (a)—LiAlO2；(b)—CaO·Al2O3.

图 10(Fig. 10)

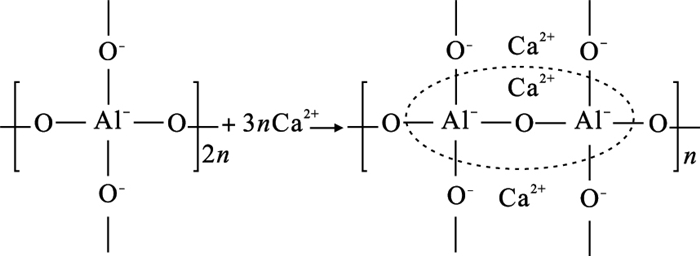

图 10 3CaO·Al2O3析出示意图Fig.10 Schematic diagram of precipitation for 3CaO·Al2O3

3 结论1) 随着w(CaO)/w(Al₂O₃)的提高, 钙铝基保护渣的析晶物相由LiAlO₂和CaO·Al₂O₃变为LiAlO₂和3CaO·Al₂O₃.
2) 较低w(CaO)/w(Al₂O₃)下, 渣中的Li⁺优先于Ca²⁺参与对铝氧四面体结构的电荷补偿, 导致LiAlO₂优于CaO·Al₂O₃形成并析出.
3) 较高w(CaO)/w(Al₂O₃)下, 渣中CaO质量分数偏高, 由于Ca²⁺和低聚合度铝氧四面体结构单元Q²结合而形成3CaO·Al₂O₃并析出.
4) 随着保护渣w(CaO)/w(Al₂O₃)由1.13提高至1.82, 其析晶能力先减弱然后增强.在w(CaO)/w(Al₂O₃)为1.50和1.82时分别具有最弱和最强的析晶能力.
参考文献

[1]	朱中平. 中外不锈钢和耐热钢牌号速查手册[M]. 北京: 化学工业出版社, 2008: 274-277. (Zhu Zhong-ping. Handbook for designation of stainless and heat-resisting steel[M]. Beijing: Chemistry Industry Press, 2008: 274-277.)
[2]	迟景灏, 甘永年. 连铸保护渣[M]. 沈阳: 东北大学出版社, 1993: 47-54. (Chi Jing-hao, Gan Yong-nian. Mold fluxes[M]. Shenyang: Northeastern University Press, 1993: 47-54.)
[3]	王德永, 姜茂发, 刘承军, 等. 稀土氧化物对连铸保护渣黏度的影响[J]. 中国稀土学报, 2005, 23(1): 100-104. (Wang De-yong, Jiang Mao-fa, Liu Cheng-jun, et al. Effects of rare earth oxide on viscosity of mold fluxes for continuous casting[J]. Journal of the Chinese Rare Earth Society, 2005, 23(1): 100-104. DOI:10.3321/j.issn:1000-4343.2005.01.021)
[4]	Kim D J, Park J H. Interfacial reaction between CaO-SiO2-MgO-Al2O3 flux and Fe-xMn-yAl(x=10 and 20 mass pct, y=1, 3, and 6 mass pct)steel at 1873 K(1 600 ℃)[J]. Metallurgical and Materials Transactions B, 2012, 43(4): 875-886. DOI:10.1007/s11663-012-9667-x
[5]	He S P, Li Z R, Chen Z, et al. Review of mold fluxes for continuous casting of high-alloy(Al, Mn, Ti) steels[J]. Steel Research International, 2019, 90(1): 1-10.
[6]	Yan W, Chen W, Yang Y, et al. Effect of slag compositions and additive on heat transfer and crystallization of mold fluxes for high-Al non-magnetic steel[J]. ISIJ International, 2015, 55(5): 1000-1009. DOI:10.2355/isijinternational.55.1000
[7]	Blazek K, Yin H B, Skoczylas G, et al. Evaluation of lime-silica and lime-alumina mold powders developed for casting high aluminum TRIP steel grades[C]//METEC InSteelCon 2011 Proceedings. Düsseldorf: Steel Institute VDEh, 2011: 1-11.
[8]	朱祖民, 张晨, 蔡得祥, 等. 一种高铝钢用连铸保护渣及其制造方法: 200710042540.6[P]. 2008-12-31. (Zhu Zu-min, Zhang Chen, Cai De-xiang, et al. Development and manufacturing process of mold powders used for high Al steel grades: 200710042540.6[P]. 2008-12-31. )
[9]	Cho J W, Blazek K, Frazee M, et al. Assessment of CaO-Al2O3 based mold flux system for high aluminum TRIP casting[J]. ISIJ International, 2013, 53(1): 62-70. DOI:10.2355/isijinternational.53.62
[10]	Zhou L, Wang W, Wei J, et al. Effect of Na2O and B2O3 on heat transfer behavior of low fluorine mold flux for casting medium carbon steels[J]. ISIJ International, 2013, 53(4): 665-672. DOI:10.2355/isijinternational.53.665
[11]	Fu X J, Wen G H, Tang P, et al. Effects of CaO/Al2O3ratio on crystallisation behaviour of CaO-Al2O3 based mould fluxes for high aluminium TRIP steel[J]. Ironmaking Steelmaking, 2014, 41(5): 342-341. DOI:10.1179/1743281213Y.0000000156
[12]	Qi J, Liu C J, Jiang M F. Viscosity-structure-crystallization of the Ce2O3-bearing calcium-aluminate-based melts with different contents of B2O3[J]. ISIJ International, 2018, 58(1): 186-193. DOI:10.2355/isijinternational.ISIJINT-2017-252
[13]	Qi J, Liu C J, Yang D P, et al. Study of a new mold flux for heat-resistant steel containing cerium continuous casting[J]. Steel Research International, 2016, 87(7): 890-898. DOI:10.1002/srin.201500259
[14]	Qi J, Liu C J, Li C L, et al. Viscous properties of new mould flux based on aluminate system with CeO2 for continuous casting of RE alloyed heat resistant steel[J]. Journal of Rare Earths, 2016, 34(3): 328-335. DOI:10.1016/S1002-0721(16)60032-7
[15]	Qi J, Liu C J, Liu H, et al. Effect of rare earth oxide on the crystallization behavior of CaO-Al2O3-based mold flux for rare earth heat-resistant steel continuous casting[J]. Journal of Non-Crystalline Solids, 2021, 559: 120681. DOI:10.1016/j.jnoncrysol.2021.120681
[16]	Kashiwaya Y, Cicutti C E, Cramb A. An investigation of the crystallization of a continuous casting mold slag using the single hot thermocouple technique[J]. ISIJ International, 1998, 38(4): 357-365. DOI:10.2355/isijinternational.38.357
[17]	Kashiwaya Y, Nakauchi T, Pham K S, et al. Crystallization behaviors concerned with TTT and CCT diagrams of blast furnace slag using hot thermocouple technique[J]. ISIJ International, 2007, 47(1): 44-52. DOI:10.2355/isijinternational.47.44
[18]	Wu T, Wang Q, He S, et al. Study on properties of alumina-based mould fluxes for high-Al steel slab casting[J]. Steel Research International, 2012, 83(12): 1194-1202. DOI:10.1002/srin.201200092
[19]	Qi J, Liu C, Zhang C, et al. Effect of Ce2O3 on structure, viscosity, and crystalline phase of CaO-Al2O3-Li2O-Ce2O3 slags[J]. Metallurgical and Materials Transactions B, 2017, 48(1): 11-16. DOI:10.1007/s11663-016-0850-3
