KDP类晶体是目前重要的非线性光学材料，广泛用于大功率激光系统中的频率转换和光电开关。当前，在大功率激光辐照KDP类晶体过程中会出现一些不可见瞬态缺陷，这类缺陷会成为晶体发生激光损伤的诱导因素，因此探究晶体在强激光辐照过程中瞬态缺陷的形成机理对于提升元件抗激光损伤能力至关重要。
该研究团队提出并构建了在线光谱探测装置，具备探测纳秒强激光诱导产生光致发光谱的能力，且探测角度和探测波长范围大。实验中详细比较了高功率纳秒激光和低功率连续激光辐照下KDP类晶体的受激拉曼散射光谱，同时分析KDP类晶体损坏和未损坏部位的拉曼光谱特征。实验结果表明高功率激光与晶体材料相互作用增加了晶体中分子之间的振动，导致振动位移随电场发生变化，因此在光谱467 nm处发现了新的发射峰，由此证明了瞬态缺陷是激光损坏的先兆，其能级约为2.66 eV。此外，具有较高激光损伤阈值的KDP类晶体其受激拉曼散射的强度更强，揭示了晶体抗激光损伤能力取决于内部分子结构的稳定性。
相关研究得到了国家重点研发计划、国家自然科学基金和国家青年杰出人才特别支持计划的支持。

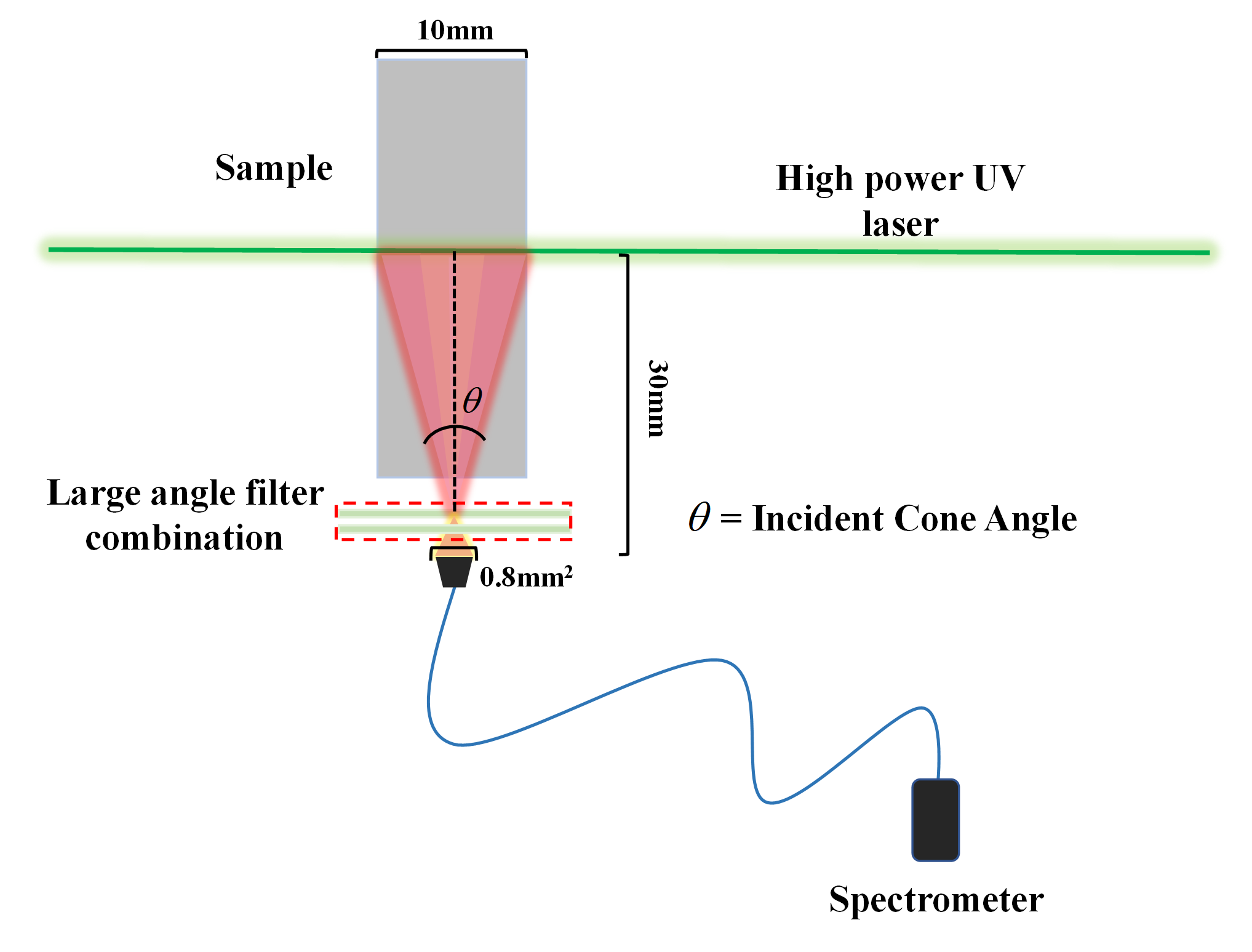

强激光诱导光致发光谱的在线探测装置图

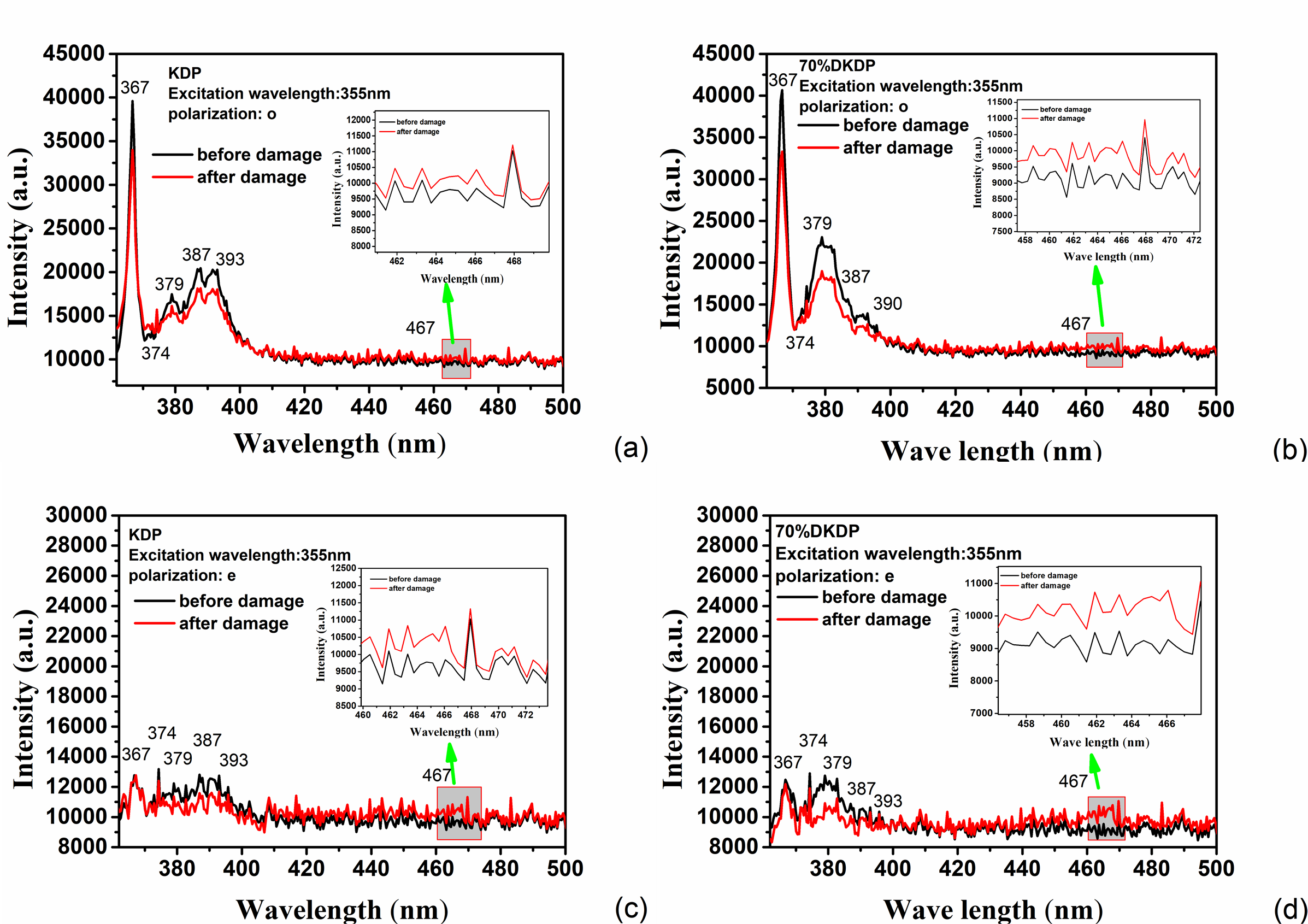

KDP(a),70%DKDP(b)晶体在强激光（O偏振态）辐照下的发射光谱；KDP(c),70%DKDP(d)晶体在强激光（E偏振态）辐照下的发射光谱
责任编辑：张婧睿
